Chassis ini setara dengan model 1490 IAV 2090 IAV, IM 1488, IM 2088, 2086 IMS, IMS 2089.
TOSHIBA harus mengambil beberapa perawatan untuk mengidentifikasi
model, cara terbaik adalah dengan selalu memperhatikan jumlah chassis
dan, ketika meminta bantuan menyebutkan teknis ini, banyak rekan
mengingat lebih dari cacat oleh sasis dan membantu memberikan tip yang
baik memperbaiki jarak.
Sasis U8 pada label produsen ditempatkan di sisi nomor model chassis,
jika label internal atau eksternal telah mengambil Doril masih mungkin
untuk mengidentifikasi, PCI biasanya di sisi varicap dicetak deskripsi.
Artikel ini dimaksudkan untuk memberikan penjelasan singkat dan banyak cacat yang nyata ditemukan countertops dalam kehidupan kita sehari-hari. Model terdiri dari chassis ini meninggalkan garansi 5 tahun dan pasti akan muncul dalam bantuan teknis khusus.
Ini mencatat bahwa rencana U14 dasar dimulai dengan U13 dan kemudian U14, 14R, U15, U16 dan U17 menggunakan mikro 2 in 1 (2 in 1) keluarga TMPA88xxxx, dalam artikel ini kita akan berbicara terutama dari U14 dan topik masa depan kembali ke U13 dan kemudian terbaru yang kami akan menyebutkan hanya beberapa keanehan entres Anda. Saya meminta pembaca untuk lebih memahami teks silakan diagram di atas.

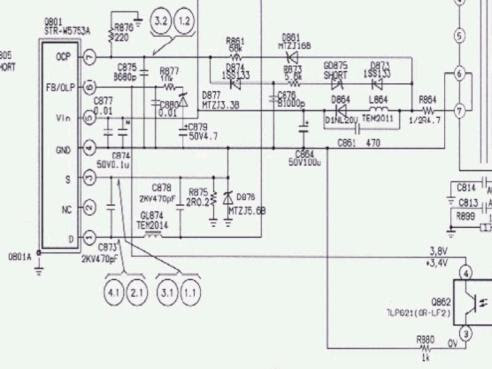

PRIMARY SUMBER (Gambar 1) berdasarkan Q 801cuja mulai awal adalah melalui R 860 100k pada pin 5 (V di). Pin 6 (FB / OLP) memiliki rangkaian osilator R 877, C880, C 879. Pin 7 (OCP) adalah perlindungan dari pin ini sekarang merasa konsumsi berlebihan dan mematikan daya sepenuhnya, contoh klasik adalah ketika kita output horisontal singkat. 876 OR sangat penting untuk menjadi tepat nilai adalah bahwa dia referensi terangsang untuk pin 7. Pin 1 dan 3 memiliki transistor MOSFET internal ke IC.
Sumber ini sangat baik, tidak hanya sumber untuk rangkaian secara keseluruhan, trek PCI baik tidak seperti produsen lain yang menyedot jalur las datang bersama-sama (baca philips), memiliki beberapa cacat di primer sebelum jumlah besar sudah melihat. IC akun Q801 dan melakukan pekerjaan dengan baik, tetapi ketika Anda pergi ke luar angkasa mengarah sepanjang D876, D877. Sangat berhati-hati dengan R 875 0,20R dengan 5% toleransi, ketika sumbernya berubah bersiul atau tidak bekerja, karena nilai rendah cheapie yang berantakan dengan x1 skala atau baterai rendah tidak pernah mengukur yang benar. Meskipun belum terjadi padaku, teknisi pabrik melewati ujung yang membuat sumber wasit C875, 876 dan 877. Jika ada bersiul atau kicauan sebanyak mengatakan hanya di STBY solusinya adalah untuk mengubah C 880 10K ke 100K.
Gambar 1
SUMBER SEKUNDER (gambar 2) Dilema terbesar adalah untuk selalu tahu di mana kesalahan terletak pada sumber atau beban. Saat ini dengan sumber-sumber yang tidak bergantung pada jenis horizontal pulsa eksternal, itu adalah sebuah keajaiban menganalisis, meskipun kita memiliki tumit Achilles beberapa 'mengganggu kita, seperti yang akan kita lihat.
Gambar 2
B + 113V diperbaiki D 883 sementara makan keluar horisontal, mengambil referensi melalui R 830 pin mikro 1 yang akan dipantau lebih tegangan (perlindungan). Baris yang sama ini menerima sampel dari pin 9 Fly kembali, yang dalam hal ini adalah merasakan kehadiran B + tinggi atau sesuatu yang melebihi horizontal defleksi pin 1 memicu pin 60 dan bermain sumber untuk perlindungan STBY berbentuk dan memotong mulai osilator HVCC 9V. Setiap kali pin 60 di atas 1 sumber va pergi ke STBY, baik dengan mematikan melalui remote control atau perlindungan dari pin 1, dalam kondisi baik pin ini bekerja antara 1,4 sampai 1,7 V. Dalam operasi yang tepat pin 60 akan membuat mengemudi atau memotong Q 432 untuk melepaskan keberangkatan 9V HVCC dari osilator horisontal, Q405 9V untuk langkah lain dan Q 880 foto coupler. Dapatkan pintar dengan R 830, R831, RA16 dan CA20 adalah salah satu perubahan bisa menipu perlindungan dengan tingkat tegangan yang lebih tinggi atau lebih rendah di pin micro 1.
B + V 21 D 887 akan distabilkan oleh Q 430 di 9V, transistor ini adalah bahwa terkenal yang memanas ketika dioda D 448 terbuka, kita akan membicarakannya nanti. Juga akan diatur 5V melalui Q 840 di U 14 R menggunakan KTC 3209 transistor (salah satu yang pergi ke gym dan kurus) yang pendek dan mengirimkan 21 volt ke depan dan melakukan kerusakan besar, saya kembali ke subjek kemudian .
B + 15V D 885 sudah terkenal memberikan terbesar mengalahkan teknisi daun sumber tidak bekerja ketika output audio IC membuka paruhnya. Jika kita menganalisis pin 13 dari transformator pasokan adalah GND dari output audio di sini disebut S. GND. Jika output audio berhenti baris ini pin 13 dari transformator tidak mengikat dan tidak menghasilkan + B 15V pada pin 12 dan akibatnya meninggalkan tanpa makanan pin 1 dari coupler foto, Q 405, Q 422 Q 423, jadi kami memiliki unit mati.
Perhatikan bahwa untuk pekerjaan sumber harus memiliki 0V pada basis Q 432 dan Q 880 yang terakhir akan memicu foto coupler Q 862 yang akan menyebabkan pin 6 Q 801 (STR) chassis ini ketika akan STBY sumber akan menjadi sekitar 80 v.
Mengambil tindakan pencegahan yang diperlukan seperti penghapusan output transistor M dan dari pin 60 mikro dapat dengan aman menerapkan massa singkat atas dasar salah satu dari dua Q 432 dan Q 880 transistor yang kita akan tahu apakah sumber ok atau tidak .
Untuk mengakhiri bab ini ketika di jaringan 220 sumber adalah di STBY dan 127 adalah perubahan C yang normal 887 100/16 100 / 25V dan R 840 dari 3K6 untuk 2k2.
HORIZONTAL, ini 14 U chassis dan lainnya berikut, adalah mentimun terbesar dipanen yang memberi sakit kepala, terutama untuk layanan resmi. Saya mengacu pada transistor terbakar keluaran horisontal BU 808DFI. Sudah saya mendapat kasus di mana orang miskin telah menempatkan seperti wastafel besar yang harus mengikatnya untuk merajut pemikiran kinescope bahwa itu adalah kurangnya disipasi. Pembakaran transistor ini terkait dengan beberapa faktor dan bahkan kualitas mereka sendiri, yang diperbolehkan gradien harus memiliki melingkar menunjukkan perbandingan dua foto yang menyatakan bahwa transistor BU808 suatu bagian tertentu harus dibuang. Kata ini juga digunakan untuk ini dan merek lainnya. Lihat Gambar 3 di bawah ini.

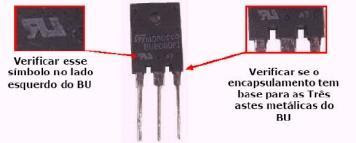

Jika Anda membeli di atas, JANGAN membeli jika Anda suka gambar di atas.
Dalam 14 U chassis ini, beberapa perubahan telah dilaksanakan oleh produsen untuk menghindari pembakaran transistor ini. Menambahkan kapasitor C di 463 posisi yang tidak muncul dalam skema tetapi direncanakan di pci, 100K (SMD) di dasar Q 404 massa. Poliester Catatan yang bekerja terbaik di posisi ini. Perlu dicatat bahwa batch pertama dari chassis ini kapasitor ini hanya ada posisi dan banyak lainnya itu ada dengan nilai 2k2 ragu mengganti langsung oleh 100K. Modifikasi lainnya adalah mengubah R 426 nilai 0R47 dan menghapus JP 001 jumper di dasar Q 404 dan bukan menempatkan panggilan kumparan kejutan TEM 2011 yang disediakan oleh produsen yang kode saham adalah 456.606, itu adalah kejutan hanya ferit tipe yang ditemukan dalam transistor terminal. Perhatian untuk tidak menempatkan apapun karena efek induktansi dan sebagai saran untuk mengubah nilai C 419 dari 47 / 50v 47 / 100V. Lihat Gambar 4.
Seperti yang kita lihat, perubahan pada tahap ini adalah penghapusan sopir transformator dan digantikan oleh transistor Q 403 STX 112 yang tidak memiliki setara dikenal dan tidak ada ukuran yang baik sebagai transistor bipolar, pengukuran tradisional di kisaran ohmic tidak mungkin. Bahkan, penghapusan driver transformator telah direvisi, U17 chassis yang terbaru dalam keluarga kembali ke tua yang baik trafo driver.
Ketika tertangkap transistor M korsleting membuat umum untuk menghindari pengembalian yang adalah pertukaran langsung juga Q 403 dan Q 406, jadi saya tidak punya masalah yang lebih, tentu saja selalu mengawasi kualitas transistor output yang tidak harus menjadi sosok yang sama 3.
Mentimun lain yang telah meletakkan rambut banyak orang adalah D 448 yang terkenal yang membuka sebentar-sebentar dan tidak ada ukuran yang baik seperti itu terjadi hanya ketika beroperasi. Kira-kira kita bisa melihat baris ini, kita memiliki D 449 yang menerima tegangan dari Q 430 9v HVCC yang awalnya juga bertanggung jawab untuk memberi makan Q sopir 403. Setelah menghasilkan tikar dan sekunder tegangan pada Fly kembali pin Anda 7 akan 12v diperbaiki oleh D 448 dan hampir mengabaikan D449 yang masuk ke pengadilan. Dalam kasus cacat di D 448 semua orang yang kutemui terbuka dan dengan demikian meninggalkan D449 bekerja sendirian pada kekuatan pengemudi dan Q 430 pekerjaan di luar batas, jadi ini yang menjadi sangat panas dan mengubahnya ketika membuka jika Anda memiliki di tempat transistor KTC 3309, menempatkan 2SC 2655 juga mengakui sejenisnya. Sebagai dioda ini biasanya terbuka hanya ketika berjalan ini, Anda harus memantau tegangan pada katoda yang harus selalu 12V, jatuh ke 9V adalah D448 terbuka dan TR 430 Q didih. Dioda ini adalah luka bersih dan D di posisi 448 dan 449 Anda akan menemukan dengan Commercial Kode D1NL20U dan FR 104. Pada bulan Maret tahun ini (2006) produsen terkirim hanya menggunakan D1NL20U dan jika Anda membeli sebuah kode saham yang berwenang adalah Terutama 457320. telah digunakan di kedua posisi tersebut 4F1 tua yang baik / atau 10 BY 96 dan tidak kembali.
The terbang kembali ketika datang singkatnya juga membawa serta beberapa komponen sejalan ABL, biasanya membuka R 227 R 408 dan R 218 di pin mikro 27. Saya juga telah mengambil C 226 dengan cacat tanpa FBT pendek. Dalam prakteknya ketika Anda menemukan tampilan singkat FBT di seluruh baris GLA dimulai dengan klasik yang di sini adalah C445.
VERTIKAL, IC itu sendiri yang rusak atau dingin pengelasan. Berbicara tentang pengelasan dingin, itu sering terjadi di kedua titik wastafel menghasilkan suara atau menutup layar. C 314 kapasitor pada pin 1DO Q 301E C 301 di mikro pin 15 (V saw) mengganggu sedikit, menghasilkan beberapa jalur pada gambar atau layar tertutup sepenuhnya, semua saya dapatkan adalah sebentar-sebentar dan tidak ada gunanya untuk mengukur pertukaran langsung. Aku punya dua kasus di mana Teco tico dan harus bekerja sedikit lebih keras. Vertikal ditutup dan masalahnya adalah di tuner, sehingga bahkan varicap yang pin 7 adalah korsleting dengan massa membunuh 5V berasal dari Q 421 regulator yang akan memberi makan pin 44 mikro YC dan tuner itu sendiri. Cacat lain adalah aneh U kumparan 103 yang sebentar-sebentar membuka dan memotong kekuatan pin 36 dari IC 501. Micro sudah memiliki beberapa kasus di mana tegangan mikro B + yang dihasilkan oleh regulator 5V 421 Q adalah sekitar dari 3,8v dan IC 501 sebagian hangat banyak dan vertikal ditutup penyebabnya adalah mikro itu sendiri. Masalah dalam baris ini dari 5 volt dari Q 421 dapat membuat vertikal dekat kecurangan teknis, sangat berhati-hati dengan R 317 dan R 316 dibuka atau berubah. Q 405 ketika memanaskan dari cacat yang juga trik seperti di vertikal dan juga membawa ke waktu meninggalkan layar gila, hanya mengukur 9V penerbit tegangan jatuh dan memiliki lem kuning di D 412 keluar dan ganti dioda.
Q IC 301 dapat digunakan TDA 9302H atau STV 9302A menurut modifikasi yang disarankan di bawah
Gambar 5
MICRO seorang pria yang dari waktu ke waktu membuat banyak rekan membayar monyet, memiliki rekan yang micreiro sejak lahir, hampir tidak membuka kantor menempatkan ibu jari di atas kedai sudah miskin dan: Microooooooo. Chassis U13 seterusnya mulai digunakan untuk keluarga TMPA 88xx, seperti teman, orang-orang baik dan melakukan segala sesuatu. Di LG saya mendengar dan di sini saya menjual ikan mereka membeli, memiliki beberapa kasus penting dalam model layar yang lebih besar hanya bertukar mikro dan memori direkam oleh mereka, belum terjadi padaku, buruk jika itu terjadi kami akan mencoba segala sesuatu (saya tidak berarti MICRONAS ). Saya tidak akan mengomentari pin ini TMPA 88xx mikro, karena layanan manual penuh berjalan di internet dan memiliki semua fungsi yang dijelaskan, bagian yang sulit adalah membaca staf, beberapa orang melakukan hal ini dengan manual di tangan dan datang ke forum untuk bertanya cara memasukkan modus layanan. Sebagai cacat dalam mikro, berikut adalah beberapa:
Berbicara masih dalam mikro, berbulu gejala apapun untuk menangkap dalam chassis ini dan semua pengukuran biasa diperiksa, tidak berpikir dua kali, RESET MEMORY THE. Hal ini diketahui bahwa banyak yang takut untuk melakukan operasi ini karena harus mengulang nanti, kejahatan adalah semudah mengambil permen tangan anak. Penyesuaian harus dilakukan melihat deskripsi di layanan manual adalah:
Gambar 6
Gambar 7
EKIVALENSI MICROS: lihat gambar di bawah bahwa ada 3 komputer dengan kesetaraan langsung menjadi TMPA8813CPNG3RP2, TMPA8813CPNG4K95ZN dan TMPA8813CPNG4K95ZNS ini 3 kebutuhan tidak ada modifikasi, buruk ada ruang yang perlu koreksi dalam rangkaian sesuai dengan tabel dari Gambar 8 dan angka pci bawah .
Gambar 8
MEMORY, selalu menyedihkan bagi mereka, meskipun memiliki keuntungan dari biaya cheapie dan hanya delapan terminal. Telah mereka cacat klasik, seperti, layar putih atau hitam, ditutup vertikal, horisontal jatuh di mana tidak mungkin untuk RESET, kemudian mulai memori ressoldando dan RA 61 dan 62. Jika Anda tidak memecahkan Swap memori yang dapat setiap 8K , BRA24C08, M24C08, X24C08, XL24C08, MN24C08 atau ST24C08, adalah di tempat untuk memiliki akhir 04 dapat menempatkan 08 tanpa masalah. Jika Anda memiliki EEPROM burner lebih baik, hanya berhati-hati karena internet memiliki file dengan setiap bit gila. Dalam Toshibas tidak perlu untuk merekam, karena merupakan sepotong kue untuk memprogram ulang melalui service mode. Sebelum mengganti memori dalam kasus yang disebutkan di atas jangan lupa untuk menganalisis sirkuit biasa.
Penutup ini bagian dari mikro dan memori, sangat berhati-hati ketika sumber utama menerima sengatan listrik dan membakar STR. Aku punya banyak kasus di mana Q 840 transitor melakukan + pokok B 5V pendek, ketika posisi ini digunakan transitor KTC 3209 (yang kurus), sehingga tegangan 5V naik di atas 15V dan berikut membakar komponen: D876, D877, MICRO, MEMORY, TUNER, Q 841, Q840, Q842, D840, DB30 dan Q 421, adalah mereka yang terjadi padaku, meskipun Anda mungkin membakar lebih banyak, caprichem dalam anggaran.
SPOT fungsi sirkuit ini dengan cepat debit kinescope sebaliknya Pengguna untuk mematikan tv akan melihat titik atau bola bercahaya pada layar. Efek ini disebut emisi sekunder. Buruk jika kita melihat skema, atau lebih baik dari itu, berbicara tentang desain sebelah memiliki gambar dari PCI disebut SPOT. Berikut muncul pertanyaan, Anda dapat menemukan atau tidak PCI ini dipasang secara vertikal seperti yang disarankan oleh gambar Gambar 9.
Gambar 9
Yang akan menghubungkan ke soket (konektor) disebut PS01 seperti dalam skema ini. PCI utama Anda tidak akan menemukan lubang di PS01 dan melihat bahwa plak adalah tempat dilas pada lubang HF 01 yang akan menjadi modul (IC) Radio FM opsional di chassis ini memiliki dengan atau tanpa FM Radio. Ketika PCI SPOT tidak ada (kami memiliki radio FM) dan komponen yang sama akan dipasang pada desain PCB utama yang selanjutnya disebut Unggulan tuner FM, seperti yang ditunjukkan pada gambar 10.
Gambar 10
Hal ini dibentuk oleh Q 612, D612 dan GD 62 singkat. Berhati-hatilah untuk tidak mengabaikan komponen ini berada di PCI tuner utama di wilayah dekat sisi PCI. Jelas jika SPOT PCI eksternal ada mereka akan di dalamnya.
Sirkuit SPOT dipicu setiap kali ada kekuatan off yang akan membongkar C 612 dan polarizr Q 612 dan Q 906 yang terhubung di Blue meriam di PCI cinecopio. Sangat mudah untuk melihat karena sirkuit SPOT menjadi rusak membuat langsung memicu Cannon B dan akibatnya layar biru.
Perhatikan juga bahwa pin mikro 56 (mute) selain polarisasi dasar Q 611 dan Q 631 memiliki koneksi dengan sirkuit SPOT, itu dibenarkan untuk mencegah disconnect atau menghubungkan TV terjadi bahwa kebisingan di speaker, jenis "tucc tucc", mudah untuk memahami alasan untuk "tidak ada audio" terjadi ketika sirkuit SPOT rusak, layar biru dan tidak ada audio, mengambil teknisi untuk perdagangan mikro, memori dan tuner tidak perlu.
BLUE SCREEN Langkah pertama adalah untuk menonaktifkan menu pengguna, jika terus berlanjut putuskan Q 906 di kinescope PCI pasti jika masalahnya bukan di B. Cannon Jika layar standar dengan gambar, komponen yang memberikan lebih banyak cacat adalah: sendiri Q 906 (80%), Q 612, D612 dan GD 62 pendek (yang terakhir mungkin jumper di tempat dioda) pada alas tiang atau lain SPOT PCI eksternal.
RGB, cacat yang terjadi lebih dalam R 230229228 baik SMD pin 50, 51 dan 52 mikro, dan PCI TRC R 914, 921 dan 928 juga SMD, dan jika Anda beruntung mikro itu sendiri.
Saya harap informasi ini berguna untuk Anda, didasarkan pada chassis U14, membuat baik membaca berikut skema. Seri artikel ini juga berfungsi untuk chassis U13, U14R, U15, U16 dan U17 yang memiliki sedikit perbedaan dari U14 tersebut.
Seperti semua cacat sini dilaporkan adalah cacat nyata atau perubahan yang disarankan oleh produsen, akan membentuk dasar kali kesulitan teknis.
Perlu diingat bahwa semua keterangan didasarkan pada versi MONO
Lebih Troubleshooting tips:
Solusi cacat Model
TV Toshiba 2987 Dengan garis retrace dan off Solusinya adalah salah satu
resoldagem umum dalam tabung pci.
20A82 VAS tidak bekerja dan setelah mengubah fly-back adalah brillho yang
mulai. Komponen Swap terhubung ke ABL pin fly-back
Toshiba 2056 saya mengambil liga ini tidak benar-benar mati toshiba, atau
Standy-by dipimpin acendia.Analizando aku menyadari bahwa B + 5v adalah
terlalu rendah dan regulator (5v) saya sangat pemanasan. Berikut
garis 5V harus pin mikro 42, ada ada 6v2 zener, yang
Dia singkatnya. Aku berubah dan tv bekerja dengan sempurna ok?
TIP disampaikan oleh: Laureano
TV's-1022HAV / 1484HAV /
2084HAV / 1485HM / 2085HM /
2087HMS / 2086HMS BURNS, PEMANAS ATAU TIDAK SWING TRANSISTOR Q404
(BUH315-NE 587 207 OR 2 SD 1877) Sasis U13 transistor Q404 digunakan,
Hal ini dapat baik BUH315 atau 2SD1877, sementara menghormati nilai
resistor R444 dengan transistor masing-masing. Setiap perubahan nilai
resistor terletak antara basis dan emitor dari Q404 menyebabkannya
tidak ayunan benar, menyebabkan pemanasan dan pembakaran
sama. Kami meminta Anda untuk selalu memeriksa nilai R444 resistor digunakan dalam
alat apa pun alasannya di pintu masuk toko, untuk menghindari
kerusakan berikutnya yang lebih tinggi. Q404 (BUH-315) PENGGUNAAN RESISTOR POS.ESQ. R444 (
33R). Q404 (2 SD-1877) PENGGUNAAN RESISTOR POS.ESQ.R444 (56R).
Beberapa Cacat informasi teknis vcx 687/688/791/792 C508 TIDAK ON
C545 TIDAK PADA DRUM C542 TIDAK ON OC / R C371 C325 IMAGE TANPA TAPE
NO IMAGE TAPE C323 TANPA TAPE IMAGE TANPA C348 C351 TAPE IMAGE
NO COLOR C322 TAPE NO IMAGE dan RF C326 TAPE NO IMAGE dan RF Catatan
C542e C371 DE SAO 680pf lain dari 0,1uf
Fax Toshiba, Model 4700 layar dan keyboard tidak bekerja. Mungkin
Kapasitor C1 dari 10x50v yang FIVA dalam sumur di sebelah piring Keyboard
konektor. semburan dan kebocoran bersih ke piring. Atau dalam kasus yang terakhir yang ic2
(t7778a) yang juga duduk di papan kunci.
147CR NO PICTURE, NORMAL DAN FUNGSI ON SCREEN SUARA Pertama
memeriksa tegangan pada transistor output video. Perhatikan bahwa tidak
ada ketegangan pada basis transistor ini. Basis yang terhubung ke
pin 22, 23:24 IC (IC501) ketegangan .test di pin lain dari IC dan
mereka akan normal, tetapi dengan sedikit penurunan pin 17.
Menggantikan CI dan fungsi televisi normal.
TVC2056 TIDAK BEKERJA, HANYA LIGHTS The STAND-BY LED TV tidak
menyala saat menekan tombol ON pada remote control. Periksa
Tegangan suplai, akan normal, tetapi tidak ocilador horisontal
Ia bekerja karena tidak ada pasokan listrik ke sirkuit itu. Ini
Listrik berasal dari sumber, dan melewati sebelum sirkuit drive,
dikendalikan oleh mikroprosesor (ICA01), dalam kasus di mana switch-TV
remote control. Dalam rangkaian ini, untuk menghubungkan TV, tegangan pada pin 16
Mikro di 0V, pemotongan (QA17) dan (Q810) yang memungkinkan tegang
untuk menjenuhkan 114V (Q809) mengirimkan 20V tegangan untuk osilator
horisontal. Periksa ketegangan di transistor ini dengan pin 16
mikro di 0V (di TV) diketahui bahwa (Q809) karena estácortado singkat
ditemukan di (Q810), yang mengalihkan tegangan basis (Q809) untuk
massal. ganti (Q810), dan TV akan berfungsi secara normal.
TVC160. Sekali MATI. Bila daya dihidupkan, apena yang
Sumber + B (95VCC) bekerja, dan ketegangan ini tidak mencapai kolektor
horisontal transistor keluaran (Q404) 2SD1427. menganalisis rangkaian dan
dicatat bahwa resistor (R411) terlalu panas, yang merupakan kemungkinan
masalah bagi transistor (Q402) .Continuando mematikan TV
jaringan dan kemudian menghapus transistor sirkuit, dan perhatikan bahwa he he
Hal ini menyajikan kebocoran antara emitor dan kolektor. Ganti (Q402), dan
TV akan berfungsi secara normal.
TS-147 Ripple pada C-810 gambar (240 uF 400 V)
TS-167 S / gambar c / suara C-902
Beberapa model Cacat gambar bergerigi seluruh layar default Penyebab
Elektrolit C-408.
TV2080E meningkatkan sendiri cacat suara adalah kunci (tombol kecil) yang
Itu selalu tertutup, seolah-olah ditekan (vol +).
Mati TS-C-811 207 (10 uF 100 V) dan R-811 (220 K)
1470 Layar TV Hijau w / garis putih CI-501 (TA8718N) (* 2x)
TVC 206 Horizontal Garis Q-303 (2SB546A), Q-304 (2SD401A) dan R-330 (1,2 K)
Layar TC-1470 semua hijau dengan garis putih di seluruh gambar Beralih IC
501 memeriksa komponen yang terhubung ke itu juga.
TS-201A Cacat layar putih tanpa suara dan tidak ada penyebab C-116 gambar dengan melarikan diri
atau pendek.
10 IL Suara w / rendah C-613 volume (1 uF 250 V)
IL 16 Mati R414 (18 K)
Tidak ada suara IL 16 R613 (8,2 K)
TS-165 S / gambar, s / suara, gerimis C116 (0.022 uF)
Daftar gelap TV-2070 horizontal dan kecerahan kelebihan C-446
33ufx160V kering
TOSHIBA 142 VS saluran perubahan 01- teclasde tidak bekerja dan tidak ada karakter. Tombol OSD pengelasan rusak dan dingin dalam pertukaran mikro kunci dan ressoldagem pin mikro dan pci
TV TOSHIBA 2087 HU 13 ditutup vertikal, daya pemanas resistor. ikuti pin 6 flyback dioda dan output pertukaran dioda verticalem pendek dan output ci vertikal.
Televisi SEMP TOSHIBA 2091 U14 keluaran horisontal dalam perubahan singkat Q402, dan perubahan dalam rangkaian horisontal
TOSHIBA 2088 (I) M Hal ini di std.By Periksa C887, ganti R840 3,6 per 2k2
TOSHIBA 2998DS (LEM) ada Tunes IC Saluran 501 TB1231CN atau TB1238
TOSHIBA TV-2091 U15 Tidak ayunan R411
TOSHIBA 2083FAV-U11 kehijauan dengan garis-garis retraços R227 terbuka SMD-22K
TOSHIBA TV1485 (F) M Volume tidak bertindak melampaui indikator dasbor keempat dan menu hanya mengakses layar pertama pilihan Memory SMD
TOSHIBA U11 U11 Dengan suara, tidak ada gambar, tidak ada karakter, biru layar D901
TOSHIBA TV-2998EMS LEM2 Dengan menghubungkan tidak memiliki waktu, itu menormalkan setelah beberapa menit C213, C214
TOSHIBA TV -2090IAV U14 Mati D840
TOSHIBA 2998 Tv mati untuk mengoperasikan Q-301 TDA-9309 perlindungan, R-327, 3R3 / 2w
TOSHIBA 2995 Sumber tidak peduli C819
TOSHIBA 2987 (F) MS Mute Periksa D621 dan Q625
SEMP TOSHIBA Sumber U9 U9 tidak bekerja R861 560K diubah
SEMP TOSHIBA 2080E layar biru, s / video dan audio Periksa R 282 1k
Saluran SEMP TOSHIBA 2080E dengan gerimis Periksa R 163 5K6
TOSHIBA 2091 U15-U15 tidak bekerja, sumber tidak bergerak Kemungkinan penyebabnya, DZ876 dan CAP 864
TOSHIBA TV1451 U18 roco tanpa suara audio tidak speaker audio output dan bukan hanya unsolder dasar audio Q611 kembali ok.
Sumber TOSHIBA TV1451 CHASSIS U18 tidak memindahkan B + semua font comp rendah semua ok, itu adalah lagu plak EEPROM keberangkatan. ressoldei melacak EEPROM liberouu sumber.
TOSHIBA TV2087 HMS U13 Blue Screen tanpa karakter atau lemah Kemungkinan Penyebab Q612 bocor
SEMP TOSHIBA TV2996S dibutuhkan untuk menghubungkan foto coupler Pasokan
TOSHIBA 2998-Lem3 Lem3 vertikal 1 inci bomboleano ci tb1275an atau ang Yair
SEMP TOSHIBA DVD SD7050S mati solusi: perubahan resistor (R1) dan kapasitor (C8) dari papan kekuasaan dan dua kapasitor (C346, C345)
SEMP TOSHIBA 2996 Kesalahan selaras memverifikasi C101
TOSHIBA 2090 Pembakaran Transistor output horizontal C419 bocor
TOSHIBA PD2058 ada Liga R826 068R
TOSHIBA LEM5 LEM5 Gelap gambar C902
TOSHIBA TV-1484FAV Vertikal Tertutup SMD Resistor 470R terbuka
TOSHIBA U14R U14R gelap gambar. Bahkan meningkatkan kecerahan dan kontras, gambar yang gelap atau berubah terbuka R227
TOSHIBA 2083AAV U9 tidak ada gambar dan suara. tabung soket dengan kotoran, dan las patah pada panel belakang membersihkan soket, dan ressolda koneksi pin.
TOSHIBA TV-2091 U14R U14R Mati D876 singkatnya, STR IC W5753A
SEMP TOSHIBA U13 U13 Blue Screen Jatuhkan pin 19 dari pelat tabung, jika gambar muncul penyebabnya kemungkinan Q612
SEMP TOSHIBA TV-2091 U15 U15 FICA RED DENGAN HAMPIR DI VIOLET C 902. kinescope BOARD
TOSHIBA 3488 Vertikal ditutup sebentar-sebentar 7805 oleh varicap
TOSHIBA 3488 EMS Horizontal berbaring C214
TOSHIBA TV-1470E Hanya lagu koil saluran 2 AFT
TOSHIBA TV-1470E tidak selaras VHF Selectronic
TOSHIBA TF-2952 Off Q-830, C-805 dan C-913
TOSHIBA TVM-2066 Layar Bersih Periksa lasan Q830
TOSHIBA TV-2080 U5 Sumber rendah atau Mengambang D811
TOSHIBA TV-2080 ditutup D811 Horizontal - 1N4148 dengan optik
TOSHIBA U16 U16 hanya bekerja pada 220V di 110V tidak bekerja Periksa transistor Q430
TOSHIBA 2082BEAV Dengan menghubungkan gambar antena gelap dan suara yang C445 berderit, 22nF
TOSHIBA TV-1482 Rising dan menurunkan volume sendiri saluran Sentuh bocor Key
TOSHIBA TV2082 - U8 U8 Daftar Hitam di tengah C224 layar 10uF 50V-
U14 TV TOSHIBA 1490, 2090 off Q430 pemanasan sangat terbuka D448
TOSHIBA U14 dibutuhkan untuk menghubungkan C887 100MF 16V berubah
TOSHIBA TV-2998 ada waktu Horiz / vert C214 1mF Berubah
TOSHIBA MS6531 Mute Q802
SEMP TOSHIBA TV 485HM Pembakaran CTRL R876 dari 5653 680R
TOSHIBA TV2086 Kontras tidak bertindak R218 dan R327 berubah
Toshiba CT-14A10 gambar dalam setengah dan dilipat ke bawah 1uF C425
Toshiba 285D8W (D) Dibutuhkan waktu yang lama untuk boot (hanya LEED dari terhubung standby) Ketegangan dalam output, tidak ada menganalisis skema memiliki dua trafo menganalisis tegangan output dan mengubah C842 = 330mF / 25v
Toshiba 28N33D Ch.11AK37-11 Tidak terdengar defleksi, gelombang kurangnya drive horisontal. Penggantian R639 = 10K = 47nF C653, D407 = 1N4148 dan R246 = 2. 2K
Toshiba 28N33D Ch. 11AK37 ada tegangan pada output dari sumber. Penggantian sumber transformator.
Toshiba 2512DN Sedikit amp. vert. dan di inf dilipat. dengan tremideira. Setelah 1 menit. hitam layar C317 2,2mf 50V jauh dari vert IC. tersembunyi di bawah mod. EW
Toshiba 256T9W ada waktu V dan H untuk sinyal antena di AV ok Ganti terpilih cond. dalam tuner
Toshiba 28N14G Chassis CUC2130M saya tidak bisa gambar, ci 34.015 STV2248 hangat juga, mendeteksi tegangan suplai ci 8V tinggi, dengan 12 Volt Zener D5405 6,8 Volt
Toshiba 2812DN Vertikal ditutup sekitar rentang gambar, cas stabil dengan nitido cacat juga di Timur-Barat R424 pada modul untuk Timur-Barat (DS-1107), menghapus tb semua elektrolit pq modul mencuci hampir selalu sinyal (dan bau) stroke.
Toshiba tidak 2100RNT siaga BUX84 transistor (Q804)
Toshiba 2100RNT tidak terhubung TSL HR7669 + Transistor Q404 (ON4409) oleh 2SD1556
Toshiba 2563DN ada EW TA8859AP
Toshiba 28N14G ada EW R53072, R50048, STV9306
TOSHIBA 28N33D Dalam dingin diperlukan untuk fokus pada Dukungan KKR diganti (berkarat tapi tidak memecahkan masalah). Hati-hati membersihkan pin fokus dan dimasukkan silikon di TRC Cannon dasar plastik.
TOSHIBA 2812DN vertikal hanya membuka penuh setelah sekitar 15 menit, mengecek selama ini juga tidak benar E / W C374 CE / 220mF di E / W modul
TOSHIBA Vertikal 175R9D membentang Ganti C303, C317
TOSHIBA 37cm penggunaan AN5515 Jejak R312-1,2R / 1W berubah
TOSHIBA 175R9D Vertikal dilipat di bagian bawah Ganti C303 2,2uF 50v
TOSHIBA 2150TN Bukan dari apa-apa, R 4.7ohms 5W terbuka perubahan STR58041, R 4.7ohms 5W, 5.6V zener diode (lupa untuk mengubah dapat terbuka atau di c / c)
TOSHIBA TV 1478FM bekerja tidak menampilkan menu maupun karakter di layar 82K R820
TOSHIBA TV2998 IMS LEM5 garis retrace di bagian atas perubahan layar C308 tanpa batas "100mF / 50v."
SEMP TOSHIBA DVD-SD6082VK ada tampilan D510 dan D511
TOSHIBA TS -207 Kehilangan waktu cek R451
TOSHIBA U14 U14 membutuhkan waktu 1 menit untuk menghubungkan C887 - 100mF / 35v
Liga dan Toshiba 2996 dilengkapi dengan gambar membentang, yaitu, linearitas vertikal peregangan gambar. C305, dekat ci melakukan itu semua.
TOSHIBA CH14 Liga dan dilengkapi dengan horisontal menghadap IC8813 buruk.
U15 TOSHIBA TV-2084 ada video. Gambar dalam-dalam, hampir tak terlihat. Dan dengan layar biru bahkan di D901 / v singkat di papan trc.
TOSHIBA TV1495 hanya di stand-by Q430 dan STV9302.
TOSHIBA CT-2084 Mute Q612 pada slot pci (plak berdiri) korsleting.
TOSHIBA 2958 (M) FS vertikal lipat melakukannya = R310 dari 4K7 untuk 5K6 perubahan. Ubah Memory (vcen) 28-37 memasuki modus layanan "D".
TOSHIBA U4 memvariasikan T151 dan T152 selaras.
SEMP TOSHIBA TV2016MMS terdengar serak dan rendah di kedua saluran Q906 di papan kinescope
TOSHIBA MS6544CD tidak bekerja, dihapus layar IC901
TOSHIBA TV2084 FAV U11 Blue Screen, ditambah c / gambar kemudian pergi D901 = 1N4148
TOSHIBA 2070 Tidak ada daya + b 114v QA13 rendah singkat
TOSHIBA U14 U14 TIDAK HANYA angka BRIGHT RED C902 1n / 2KV DENGAN ESCAPE.
TOSHIBA 140 U8 VERTICAL TEGANGAN TERTUTUP DARI 25V NORMAL CI Q301
TOSHIBA 2958GFS FS5 VERTIKAL PENUTUP DARI 5 DETIK OFF D301 OPEN
TOSHIBA U6 TANPA KONTRAS CA66 10n PENDEK
TOSHIBA U10 VERTICAL SEMI TERTUTUP FIR HANYA 10 Cm TENGAH UP. C 301 EC 305 AMBOOS OF 1UF.
TOSHIBA U8 VERTICAL TERTUTUP C 301 1uF
TOSHIBA 2070 SUMBER TINGGI R824 15K OPEN.
TOSHIBA U10 TIDAK Tunes saluran D101 33V PENDEK.
Toshiba MS-6531CD TDA7294X2 DIBAKAR mengubah TIDAK DATANG AUDIO Q802 A107M OPEN
TOSHIBA U8 TANPA KARAKTER RB28 100K OPEN
TOSHIBA U10 TANPA CERAH DAN TIDAK ADA SUARA MIKROKONTROLER.
TOSHIBA TV1482 SUMBER TIDAK BEKERJA OPEN R861
TOSHIBA TVC 147 VERTICAL ROLLING R563 DIUBAH
TOSHIBA 1466SU SUMBER RENDAH SO SHORT 47v Q846.
TOSHIBA 1470 VERTICAL TERTUTUP DENGAN STRIPES DENDA DI ATAS. C303 2,2UF.
TOSHIBA U8 U8 TIDAK Tunes saluran TANPA KARAKTER (IE TANPA PULSE HORIZONTAL RB28 100K OPEN
TOSHIBA U10 U10 TANPA CERAH DAN TIDAK ADA SUARA DENGAN TEGANGAN TINGGI MIKROKONTROLER
TOSHIBA U16 U16 SUMBER MESIN NORMAL TIDAK BEKERJA (YANG TANPA TINGGI eringatan) C419 47uF / 50V. SOLD
TOSHIBA TVC147 SUMBER ZD819 dan ZD810 sangat rendah PENDEK
TOSHIBA U13 U13 TIDAK saluran Tunes AV EKSTERNAL NORMAL CA02 100pF PENDEK
TOSHIBA U4 U4 TIDAK HANYA angka BRIGHT RED C902 1n / 2KV DENGAN ESCAPE
TOSHIBA U16 U16 Off seperti solder dingin Periksa kristal X01
TOSHIBA TV-2083 AAV U9 U9 Mati C884 (220uF / 160V ) kelelahan
TOSHIBA TVC147-CR Gambar berayun secara vertikal Diode D820 Pasokan 9 volt
TOSHIBA TVC-147-CR Gambar berayun secara vertikal Diode D820 Pasokan 9 volt
SEMP TOSHIBA CT-2086 U14 U14 Mati Periksa RA08, RA05, R 0,864
TOSHIBA 2088 membutuhkan waktu 5 sampai 10 menit untuk mulai berosilasi C887 100 / 35v
TOSHIBA TV2093JA -U14 U14 AV input tidak bekerja Miskin Micro. Sinyal video tiba di pin 24. mikro
TOSHIBA U14 Ranges U14 dan sumber. B + 113v adalah dengan 77V. The 21V ke 5.6V. Dan pin 7 dari ci dengan 5V bukan 9V Q432 melarikan diri.
TV-SEMP TOSHIBA CHASSIS LEM7 - TV ini tiba dengan vertikal tertutup, mengubah output vertikal IC elektrolit dan menguji semua komponen perifer bekerja lebih dengan return dan terbuka garis di bagian atas layar!
Solusi-C301 di pin 15 dari IC 501 nilai aslinya dan membukukan 100k 10k, tv ini di bengkel lain untuk anggaran memberi banyak pekerjaan belum lagi ketegangan mental.
TOSHIBA TV 1455M - TV ini dihentikan karena D 806 / R2M singkat, saya mencari dalam font kecil dan tidak menemukan apa-apa, melakukan switch dioda dan disebut bergoyang dan kemudian memberikan sedikit klik dan berhenti. Aku memeriksa dioda dan telah menari lagi jadi aku pergi secara mendalam, desligei garis + B, menempatkan dioda lain dan berbalik cepat dan sama pada waktu yang sama dipanaskan dan kemudian menyimpulkan bahwa masalah itu masih pada sumbernya. Jadi aku kembali untuk mencari penyebabnya adalah D825 dengan bocor, saya berubah dan berbalik dan ada TV berjalan kecantikan.
Toshiba TV Model: 28W23B (11AK37 Chassis)
Untuk memasukkan menu layanan (service mode) tekan tombol menu dan kemudian urutan 4,7,2,5.
Toshiba TV Model: 198X6M
breakdown - terus menghancurkan output horizontal.
Solusi - Ganti C403 dan C408 kapasitor.
Toshiba TV Model:
28WD98B. Breakdown - tidak keluar dari siaga, garis 16V hanya memiliki 8V
Solusi - Ganti C872 (220uF, 50V)
TV Toshiba
Model:. 215R8N Breakdown - distorsi dalam vertikal
solusi - Ganti C317 (2.2uF, 50v) yang terbaik adalah untuk menempatkan 4.7uF a.
Toshiba TV Model: 210T6BZ
breakdown - suara yang menyimpang atau gangguan pada suara.
Solusi - Perubahan Q809, C866, C869, C864 dan memeriksa las di daerah.
Toshiba TV Model: 2863DB (C6SR Chassis)
Untuk membatalkan perlindungan TV ini menghapus D471 ini.
Toshiba TV Model: 3798DG (C8SS Chassis)
breakdown - Terdistorsi, masalah E / W
Solusi - Ganti dioda D461.
TOSHIBA TV2998 IMS LEM5
garis retrace di bagian atas layar
perubahan C308 tanpa batas "100mF / 50v".
SEMP TOSHIBA DVD-SD6082VK
ada tampilan
D510 dan D511
TOSHIBA TS-207
kehilangan sinkronisasi
cek R451
TOSHIBA U14 U14
membutuhkan waktu 1 menit untuk menghubungkan
C887 - 100mF / 35v
TOSHIBA 2996
Liga dan dilengkapi dengan gambar membentang, yaitu, linearitas vertikal peregangan gambar.
C305.
TOSHIBA CH14
League dan dilengkapi dengan menghadapi horisontal
IC8813 buruk
TV SEMP 1490 (I) AV U14 tidak mulai, tidak keluar dari siaga.
Solusi kesalahan: menggantikan C887 dan D431.
Toshiba TV2977 (A) Chassis SL SL-91
Defect tidak peduli.
Solusi Breakdown: Ganti Q404, R851 dari 220K.
TV SEMP Mod: TV 2958 (G) FS Chassis: LEM 7 FS5
Cacat liga dengan vertikal ditutup 2cm, dan segera setelah off
Solusi kegagalan: Ganti dioda D301 D1NL20U.
TOSHIBA U14
dibutuhkan untuk menghubungkan
C887 100MF 16V berubah
TOSHIBA TV-2998
ada waktu Horiz / vert
C214 1mF Berubah
TOSHIBA MS6531
Mute
Beralih Q802
SEMP TOSHIBA TV 485HM
Membakar STRG 5653
R876 dari 680R
TOSHIBA TV2086
Kontras tidak bertindak
R218 dan R327 berubah
Toshiba CT-14A10
gambar dalam setengah dan dilipat ke bawah
View C425
Toshiba 285D8W (D)
Dibutuhkan waktu yang lama untuk boot (hanya LEED dari terhubung standby)
Ketegangan dalam output, tidak ada menganalisis skema memiliki dua trafo menganalisis tegangan output dan mengubah C842 = 330mF / 25v
Toshiba 28N33D Ch.11AK37-11
Tidak terdengar defleksi, kurangnya gelombang horizontal dalam drive.
Mengganti R639 = 10K = 47nF C653, D407 = 1N4148 dan R246 = 2. 2K
Toshiba 28N33D Ch. 11AK37
ada tegangan pada output dari sumber.
Mengganti pasokan transformator.
Toshiba 2512DN
Sedikit amp. vert. dan di inf dilipat. dengan tremideira. Setelah 1 menit. layar hitam.
C317 2,2mf 50V jauh dari vert IC. tersembunyi di bawah mod. EW
Toshiba 256T9W
ada waktu V dan H untuk sinyal antena di AV ok
Ganti terpilih cond. dalam tuner
Toshiba 28N14G Chassis CUC2130M
saya tidak bisa gambar, ci 34.015 STV2248 hangat juga, mendeteksi tegangan suplai ci 8V tinggi, dengan 12 volt
D5405 Zener 6.8 Volt
Toshiba 2812DN
Vertikal ditutup sekitar rentang gambar, cas stabil dengan nitido cacat juga di Timur-Barat
R424 pada modul untuk Timur-Barat (DS-1107), menghapus tb semua elektrolit pq modul mencuci hampir selalu sinyal (dan bau) stroke.
Toshiba 2100RNT
Hal itu membuat siaga
Transistor BUX84 (Q804)
Toshiba 2100RNT
tidak terhubung TSL HR7669 + Transistor Q404 (ON4409) oleh 2SD1556
Toshiba 2563DN
ada EW
TA8859AP
Toshiba 28N14G
ada EW
R53072, R50048, STV9306
TOSHIBA 28N33D
Dalam dingin diperlukan untuk fokus gambar
TRC Dukungan diganti (berkarat tapi tidak memecahkan masalah). Hati-hati membersihkan pin fokus dan dimasukkan silikon di TRC Cannon dasar plastik.
TOSHIBA 2812DN
vertikal hanya membuka penuh setelah sekitar 15 menit, mengecek selama ini juga tidak benar E / W
C374 CE / 220mF di E / W modul
TOSHIBA 175R9D
vertikal membentang
Ganti C303, C317
TOSHIBA 37cm penggunaan AN5515
jejak horisontal.
R312-1,2R / 1W berubah
TOSHIBA 175R9D
Vertikal dilipat di bagian bawah
Ganti C303 2,2uF 50v
TOSHIBA 2150TN
Tidak apa-apa.
R 4.7ohms 5W terbuka perubahan STR58041, R 4.7ohms 5W, 5.6V zener diode (lupa untuk mengubah dapat terbuka atau di c / c)
TOSHIBA TV 1478FM
kerja tidak menunjukkan menu maupun karakter di layar
R820 82K
TOSHIBA TV2998 IMS LEM5
garis retrace di bagian atas layar
perubahan C308 tanpa batas "100mF / 50v".
SEMP TOSHIBA DVD-SD6082VK
ada tampilan
D510 dan D511
TOSHIBA TS-207
kehilangan sinkronisasi
cek R451
TOSHIBA U14 U14
membutuhkan waktu 1 menit untuk menghubungkan
C887 - 100mF / 35v
TOSHIBA 2996
Liga dan dilengkapi dengan gambar membentang, yaitu, linearitas vertikal peregangan gambar.
C305, dekat ci melakukan itu semua.
TOSHIBA CH14
League dan dilengkapi dengan menghadapi horisontal
IC8813 buruk.
SEMP TOSHIBA U13 U13
Blue Screen
Jatuhkan pin 19 dari pelat tabung, jika gambar muncul penyebabnya kemungkinan Q612.
SEMP TOSHIBA TV-2091 U15 U15
RED IS HAMPIR seolah-olah itu VIOLET
C902 CRT ON BOARD.
TOSHIBA 3488
Vertikal ditutup sebentar-sebentar
7805 oleh varicap
TOSHIBA 3488 EMS
Horizontal berbaring
Beralih C214
TOSHIBA TV-1470E
Hanya channel lagu 2
Coil AFT
TOSHIBA TV-1470E
tidak selaras VHF
Selectronic
TOSHIBA TF-2952
mematikan
Q-830, C-805 dan C-913
TOSHIBA TVM-2066
Layar Bersih
Periksa lasan Q830
TOSHIBA TV-2080 U5
Sumber rendah atau Mengambang
Periksa: D811
TOSHIBA TV-2080
ditutup Horizontal
D811 - 1N4148 dengan optik
TOSHIBA U16 U16
hanya bekerja pada 220V di 110V tidak bekerja
Periksa transistor Q430
TOSHIBA 2082BEAV
Dengan menghubungkan gambar antena gelap dan suara yang mendesis
C445, 22nF
TOSHIBA TV-1482
Rising dan menurunkan volume sendiri
saluran Sentuh bocor Key
TOSHIBA TV2082 - U8 U8
Daftar Hitam di tengah layar
C224 10uF 50V-
U14 TV TOSHIBA 1490, 2090
Off Q430 pemanasan sangat
D448 terbuka
TOSHIBA 2091 U15-U15
tidak bekerja, sumber tidak bergerak
Kemungkinan penyebabnya, DZ876 dan CAP 864
TOSHIBA TV1451 U18
tanpa suara audio roco tidak speaker output audio dan tidak
hanya unsolder dasar audio Q611 kembali ok.
TOSHIBA TV1451 CHASSIS U18
sumber tidak bergerak B + semua font comp rendah semua ok,
adalah lagu plak EEPROM keberangkatan. ressoldei melacak EEPROM liberouu sumber.
TOSHIBA TV2087 HMS U13
Blue Screen tanpa karakter atau lemah
Penyebab Q612 Kemungkinan bocor.
SEMP TOSHIBA TV2996S
dibutuhkan untuk menghubungkan foto
coupler Pasokan
TOSHIBA 2998-Lem3 Lem3
Vertikal 1 inci bomboleano
ci tb1275an.
SEMP TOSHIBA DVD SD7050S
Mati
solusi: perubahan resistor (R1) dan kapasitor (C8) dari papan kekuasaan dan dua kapasitor (C346, C345).
SEMP TOSHIBA 2996
Masalah dengan tala
Periksa C101
TOSHIBA 2090
Pembakaran Transistor output horizontal
C419 bocor
TOSHIBA PD2058
ada Liga
R826 dari 068R
TOSHIBA LEM5 LEM5
Gelap gambar
Ganti C902
TOSHIBA TV-1484FAV
Vertikal Tertutup
Resistor SMD 470R terbuka
TOSHIBA U14R U14R
gelap gambar. Bahkan meningkatkan kecerahan dan kontras, gambar gelap
diubah atau terbuka R227
TOSHIBA 2083AAV U9
tidak ada gambar dan suara.
Soket tabung dengan kotoran, dan las patah pada panel belakang membersihkan soket, dan ressolda koneksi pin.
TOSHIBA TV-2091 U14R U14R
Mati
D876 singkatnya, STR IC W5753A
TOSHIBA 2088 (I) M
Hal ini di std.By
Periksa C887, ganti R840 3,6 per 2k2
TOSHIBA 2998DS (LEM)
ada Tune Saluran
IC 501 TB1231CN atau TB1238
TOSHIBA TV-2091 U15
Tidak ayunan
Ganti R411
TOSHIBA 2083FAV-U11
kehijauan dengan garis-garis retraços
terbuka R227 SMD-22K.
TOSHIBA TV1485 (F) M
Volume tidak bertindak melampaui indikator dasbor keempat dan menu hanya mengakses pilihan pertama layar
memori MDS.
TOSHIBA U11 U11
Dengan suara, tidak ada gambar, tidak ada karakter, layar biru
Beralih D901.
TOSHIBA TV-2998EMS LEM2
Dengan menghubungkan tidak memiliki waktu, menormalkan setelah beberapa menit
Periksa C213, C214
TOSHIBA TV -2090IAV U14
Mati
Periksa D840.
TOSHIBA 2998
Tv perlindungan akting mati
Q-301 TDA-9309, R-327, 3R3 / 2w
TOSHIBA 2995
Sumber tidak berubah
Beralih C819.
Toshiba 2987 (F) MS
Bisu
Periksa D621 dan Q625
SEMP TOSHIBA U9 U9
Sumber tidak bekerja
R861 560K diubah.
SEMP TOSHIBA 2080E
layar biru tanpa video dan audio
Periksa R 282 1k.
SEMP TOSHIBA 2080E
saluran dengan gerimis
Periksa R 163 5K6
TV TOSHIBA 2089 (U13)
NO SYNC HORIZONTAL DAN VERTIKAL
CI Faztudo kotor CLEAR CI memecahkan masalah.
U14 TOSHIBA TV 2090 1490
PEMANASAN DAN BURN OUT HORIZONTAL
C419 47 / 50V CATATAN: ANDA HARUS MENGUBAH, TIDAK MENGUKUR DENGAN KEUNTUNGAN capacimeter.
TOSHIBA 1492 LAV U16
OUT HORIZONTAL DI PENDEK.
REPLACE C 440 OPEN.
SEMP TOSHIBA TV2051 U18
keluaran pembakaran horisontal
elektrolit kapasitor 47uF C419 / 63 beralih dengan 100uf / 63V.
TOSHIBA TV2083FAV U11
kurangnya comtraste / gambar gelap, sehingga melalui gambar dengan lampu keluar jendela dan pintu ditutup.
Abl sirkuit q keluar dari pin 8 dari TSH T461 ukuran perhatian pada pin 28 dari encotrei prosesor tb1238n -3V q akan 3 a6v memeriksa menemukan SMD R q: Jika r227encontrava terbuka menempatkan nilai yang sama lain (39K) masalah diselesaikan.
TOSHIBA TV2999KMS LEM, 6 LEM LEM 5, 7
DARK PICTURE
kapasitor GANTI C902
TOSHIBA 2982 MAV LEM 9
Tidak ada gambar atau suara di TV hanya pada audio dan video
Bertukar memori 24wc16 masalah diselesaikan.
TOSHIBA TV-2986S-2996S
Chiado NO SUARA standy-BY
C819 dari 47mf Kebisingan kelelahan di speaker stand-by dan B + 126v pasokan dengan nilai yang sama ketika terhubung, harus dengan 71v.
TOSHIBA 2083 U-8
tidak peduli dan pasokan memotong
C167, C182, C524, c224, C225, C301, c877, d161e D501.
TOSHIBA TV2157 AFS
layar benar-benar gelap
C902 dari (g2).
TOSHIBA TV2157NFS U18
dengan suara serak
unsolder dasar Q611 DAN Q631.
TOSHIBA 1491 U 14R
Led Tidak jumlah tidak mematikan kontrol memiliki b + layar font yang terhapus dengan meningkatkan escrem yang fyay belakang vc dicatat frame redusido.
Pertukaran resitor huruf R840.
TOSHIBA STV 9302 A
VERTICAL BOTTOM TERTUTUP.
DINGIN DI LAS R 421, 15 OHM. RESOLDA
TOSHIBA 28N04N CUC2032
Mati.
T60006 isolasi bocor Ganti isolasi.
TOSHIBA TV2998CSU
Off sebentar-sebentar.
Weld dingin di Ressoldar RA27 RA27 dan komponen dekat dengan mikro
TOSHIBA 1484 (G) U12
MATI TANPA + B
RESISTOR OPEN (2M2 OF R863).
SEMP TOSHIBA 2050MAV U17 U17
Dengan sisi gelap
Beralih Q840
SEMP TOSHIBA 2050MAV U17 U17
Suara Rendah Mendengkur
Ganti Q906.
SEMP TOSHIBA 2050MAV U17 U17
Dengan layar kuning, warna tidak akan menormalkan
Periksa Q906
SEMP TOSHIBA 2050MAV U17 U17
dengan audio bisu
cacat di EPROM pemrograman OPT2 22 OPT3 52 Dalam chassis U17
SEMP TOSHIBA U16 U16
Pembakaran STR5753 tanpa sebab yang jelas
DZ 876 5v6
SEMP TOSHIBA U18 U18
ada ketegangan + B font atau beberapa rendah 3
C865 dari 1nF.
TOSHIBA U11 U11
LED dan tidak menyala
Periksa TR Q432 DTC 124 EK HE IS A LOADED PNP 2SA1162-Y SMD.
TOSHIBA 1490-2090 U14
dibutuhkan untuk menyalakan
Periksa C807
TOSHIBA 2080
membentang layar atas dan ke bawah
Periksa C317 dan C303
SEMP TOSHIBA TV2998 DS
MUTE AUDIO Gambar berkedip
KAPASITOR C449.
TOSHIBA 2066MU U6A
ada caracters lambat untuk beralih saluran / dia telah bertukar saluran acak
mengganti RB28 yang dekat Fly-back.
LEMS TOSHIBA TV1998IMS
sedikit atau tidak ada gloss, bahkan dengan layar jenuh
C902 di piring tabung.
TOSHIBA TV 2083FAV U11 U11
tidak menangani saluran 6
memverifikasi memori
SEMP TOSHIBA 2080E 000
berjalan tapi dalam dua menit off dan menyajikan peluit
dioda 826 benar-benar korsleting.
Toshiba 2512DN
Sedikit amp. vert. dan di inf dilipat. dengan tremideira. Setelah 1 menit. hitam layar
C317 2,2mf 50V jauh dari vert IC. tersembunyi di bawah mod. EW
Toshiba 256T9W
ada waktu V dan H untuk sinyal antena di AV ok
Ganti terpilih cond. dalam tuner
Toshiba 28N14G Chassis CUC2130M
saya tidak bisa gambar, ci 34.015 STV2248 dipanaskan juga.
Saya mendeteksi bahwa tegangan suplai 8V ci tinggi, dengan 12 Volt Zener D5405 6,8 Volt
Toshiba 2812DN
Vertikal ditutup sekitar rentang gambar, cas stabil dengan nitido cacat juga di Timur-Barat
R424 pada modul untuk Timur-Barat (DS-1107), menghapus tb semua elektrolit pq modul mencuci hampir selalu sinyal (dan bau) stroke.
Toshiba 2100RNT
Hal itu membuat siaga
Transistor BUX84 (Q804)
Toshiba 2100RNT
tidak terhubung
TSL HR7669 + Transistor Q404 (ON4409) oleh 2SD1556
Toshiba 2563DN
ada EW
TA8859AP
Toshiba 28N14G
ada EW
R53072, R50048, STV9306
TOSHIBA 28N33D
Dalam dingin diperlukan untuk fokus gambar
TRC Dukungan diganti (berkarat tapi tidak memecahkan masalah). Hati-hati membersihkan pin fokus dan dimasukkan silikon di TRC Cannon dasar plastik.
TOSHIBA 2812DN
vertikal hanya membuka penuh setelah sekitar 15 menit, mengecek selama ini juga tidak benar E / W
C374 CE / 220mF di E / W modul
TOSHIBA 175R9D
vertikal membentang
Ganti C303, C317
TOSHIBA 37cm penggunaan AN5515
Jejak
R312-1,2R / 1W berubah
TOSHIBA 175R9D
Vertikal dilipat di bagian bawah
Ganti C303 2,2uF 50v
TOSHIBA 2150TN
Bukan dari apa-apa,
R 4.7ohms 5W terbuka perubahan STR58041, R 4.7ohms 5W, 5.6V zener diode (lupa untuk mengubah dapat terbuka atau di c / c)
TOSHIBA TV 1478FM
kerja tidak menunjukkan menu maupun karakter di layar
R820 82K
TOSHIBA TV2998 IMS LEM5
garis retrace di bagian atas layar
perubahan C308 tanpa mengukur 100mF / 50v.
TOSHIBA TS-207
kehilangan sinkronisasi
cek R451
TOSHIBA U14 U14
membutuhkan waktu 1 menit untuk menghubungkan
C887 - 100mF / 35v
TOSHIBA 2996
Liga dan dilengkapi dengan gambar membentang, yaitu, linearitas vertikal peregangan gambar.
C305, dekat ci melakukan itu semua.
TOSHIBA CH14
League dan dilengkapi dengan menghadapi horisontal
IC8813 buruk.
TOSHIBA TV-2084 U15
ada video. Gambar dalam-dalam, hampir tak terlihat. Dan dengan layar biru bahkan dalam / v
D901 singkat di papan trc.
TOSHIBA TV1495
hanya di stand-by
Q430 dan STV9302.
Toshiba TC-2084
Bisu
Q612 di Slot pci (plak berdiri) korsleting.
TOSHIBA 2958 (H) FS
vertikal lipat
melakukannya = R310 dari 4K7 untuk 5K6 perubahan. Ubah Memory (vcen) 28-37 memasuki modus layanan D.
TOSHIBA U4
berbagai lagu
T151 dan T152.
SEMP TOSHIBA TV2016MMS
terdengar serak dan rendah di kedua saluran
Q906 di papan kinescope
TOSHIBA TV1998IMS LEMS
sedikit atau tidak silau, bahkan dengan layar jenuh.
C902 di piring tabung fabiusmax
TOSHIBA TV 2083FAV U11 U11
tidak menangani saluran 6
memverifikasi memori
SEMP TOSHIBA 2080E 000
berjalan tetapi dengan dua menit off dan menyajikan peluit
Diode 826 sepenuhnya korsleting Higino
TOSHIBA TV1490 U14
mengambil + atau - 30
detik untuk menghubungkan C 419 47uF / 50V berubah Daniel
TOSHIBA TV1490 U14
ada kontras
Resistor SMD R227 30k
SEMP TOSHIBA TV2079FMS
semua layar merah muda tanpa gambar dan terkunci dalam saluran (hanya suara)
ini adalah model yang selalu datang ke bangku komponen solder sangat dingin, terutama IC dan transistor daya dan bahkan dial-varicap. Ressoldar setelah semua, memverifikasi operasi, jika tetap berlanjut memori 24C04 dipertukarkan, masukkan modus layanan dan mengatur parameter tb cfme model dan akan siap!
TOSHIBA TV2089IMS U14
Mute ... mengambil panggilan dan mulai diredam. Setelah hangat cukup siklus kekuatan suara pergi biasanya.
Cacat C887 100μFx35v (di capacimeter tampaknya normal).
TOSHIBA TV2916LMS LEM8
ALLOY kadang-kadang dan berdengung IS SUMBER, DAN BEBERAPA DO DAFTAR DARK ON SCREEN, DAN SAAT ON, OFF SOON SETELAH.
SUMBER FILTER CAPACITOR PRIMER C810 330 X 400V
TOSHIBA TV-2084 U15
ada video. Gambar dalam-dalam, hampir tak terlihat. Dan dengan layar biru bahkan dalam / v
D901 singkat di papan trc.
TOSHIBA TV1495
hanya di stand-by
Q430 dan STV9302.
Toshiba TC-2084
Bisu
Q612 di Slot pci (plak berdiri) korsleting.
TOSHIBA 2958 (H) FS
vertikal lipat
melakukannya = R310 dari 4K7 untuk 5K6 perubahan. Ganti Memory (vcen) 28-37 memasuki modus layanan "D".
TOSHIBA U4
berbagai lagu
T151 dan T152.
SEMP TOSHIBA TV2016MMS
terdengar serak dan rendah di kedua saluran
Q906 di papan kinescope
TOSHIBA MS6544CD
tidak bekerja, dihapus layar
IC901
TOSHIBA TV2084 FAV U11
Blue Screen, ditambah c / gambar kemudian pergi
D901 = 1N4148
TOSHIBA 2070
Tidak ada daya + b 114v rendah
QA13 singkat
TOSHIBA U14 U14
TIDAK HANYA BRIGHT RED angka
C902 1n / 2KV DENGAN ESCAPE.
TOSHIBA 140 U8
VERTICAL TERTUTUP
25V TEGANGAN NORMAL
CI Q301
TOSHIBA 2958GFS FS5
VERTICAL DITUTUP 5 DETIK OFF
D301 OPEN
TOSHIBA U6
TANPA KONTRAS
CA66 10n PENDEK
TOSHIBA U10
VERTICAL SEMI TERTUTUP FIR HANYA 10 Cm TENGAH UP.
C301 dan C305 AMBOOS OF 1UF.
TOSHIBA U8
VERTICAL TERTUTUP
C301 1uF
TOSHIBA TV1998IMS LEMS gloss rendah atau tidak ada, bahkan dengan layar C902 jenuh pada tabung papan fabiusmax
TOSHIBA TV 2083FAV U11 U11 tidak menangani saluran 6 memverifikasi memori
SEMP TOSHIBA 2080E 000 fonciona tetapi dengan dua menit off dan menyajikan peluit dioda 826 sepenuhnya korsleting Higino
TOSHIBA TV1490 U14 mengambil + atau - 30 detik untuk menghubungkan C 419 47uF / 50V berubah Daniel
TOSHIBA TV1490 U14 tanpa kontras resistor SMD R227 30k
SEMP TOSHIBA TV2079FMS menyaring semua pink, ada gambar dan terkunci dalam saluran (hanya suara) ini adalah model yang memiliki selalu ke bangku dengan banyak komponen solder dingin, terutama IC dan transistor daya dan bahkan dial-varicap. Ressoldar setelah semua, memverifikasi operasi, jika tetap berlanjut memori 24C04 dipertukarkan, masukkan modus layanan dan mengatur parameter tb cfme model dan akan siap! Eletronica ESTUDIER
TOSHIBA TV2089IMS U14 Mute ... dibutuhkan untuk mengubah Butuh panggilan dan mulai diredam. Setelah hangat cukup siklus kekuatan suara pergi biasanya. C887 100μFx35v cacat (di capacimeter tampaknya normal). littlecarlos
TOSHIBA TV2916LMS LEM8 ALLOY kadang-kadang dan berdengung IS SUMBER, DAN BEBERAPA do list DARK ON SCREEN, DAN SAAT ON, OFF SEGERA SETELAH. CAPACITOR FILTER PRIMARY SUMBER C810 330 X 400V amsmariano
TOSHIBA CM7235CD Micro Sistem Toshiba CM7235CD membakar trafo Model Sistem Micro Toshiba CM7235CD dengan transformator daya sepenuhnya korsleting. Tanpa skema, saya diuji dioda penyearah dan output IC. Seperti yang ditemukan ada yang salah saya mengirim roll (tidak ada penggantian). Aku membayar 55,00 untuk layanan dan disebut naik asap dan transformator goreng tepat waktu. Saya pikir reel memiliki M .... kabel utama dan kembali ke sana. Saat ia sudah melakukan yang seperti saya disampaikan pada waktu dan memastikan bahwa yang akan dibakar itu akan menjadi singkat di negara sekunder koil eksternal. Sekarang hati-hati, aku menelepon kekuatan transformator pertama ... semuanya normal ... sekunder memiliki dua busi ... pertama saya terpasang 4 kabel dipanaskan pada waktu. Saya telah memeriksa dan memiliki keramik disk kapasitor RC2 (47 nf) di pintu masuk dari dioda benar-benar korsleting. Masalah dipecahkan. Betapa sulitnya dapat menemukan menuliskan nilai-nilai kasus transformator seseorang perlu: Primer Black / Red 19TH merah / putih 59. Sekunder memiliki 5 gulungan terpisah: tegangan Diukur (a) dengan sisi dicabut dari rangkaian dan (b) dengan volume alat fungsi rata radio. Biru / biru 2,2O (a) 22,4vca (b) 21,5vca Red / vermelho1,0O (a) 16,5vca (b) 16,2vca Putih / branco1,4O (a) 5,2vca (b) 4 , 7vca coklat / coklat 9the (a) 32,7vca (b) 32,0vca Abu-abu / cinza2,2O (a) 19,1vca (b) 18,4vca littlecarlos
TOSHIBA TV-TV 2998EMS 2998EMS off dalam waktu kurang dari tiga menit TV -2998EMS itu pergi, selalu dalam waktu kurang dari tiga menit setelah gambar muncul. Jika Anda mencoba untuk menghubungkan tidak menanggapi perintah, kecuali Anda tinggal dicabut bagi mereka 4s klasik. Cacat C448 (33μFx160V) benar-benar habis. Dalam capacimeter saya hanya berukuran 2.9nF. littlecarlos
TOSHIBA 2987IMS LEM5 TV off setelah menyalakan ... dikurangi vertikal Model Tv Toshiba TV2987IMS perawatan Chassis LEM5 dan muncul gambar pipih di bagian atas dan lipat. Sekaligus menutup. Satu detail adalah bahwa hal itu tidak perlu menunggu mereka 4s. Itu sudah cukup untuk memicu daya kembali dan ulangi cacat. The 130V garis normal (ditandai 129,5V). The 27V baris hanya 23V, diuji etavam normal yang komponen garis kemudian berubah Q301 (TDA9309) dan TV kembali bekerja, tetapi juga dengan lipat, yang normal setelah beberapa menit. Jadi itu hanya menggantikan C308 (100μFx35v) yang menunjukkan normal capacimeter tapi sedang melipat penyebabnya. littlecarlos
TOSHIBA TV2015MM U17 switching power supply tidak bergerak tanpa ketegangan di sekunder C881 0,1 mf Lecram
TOSHIBA TV-2079FMS U11 U11 Hitam layar R447 Nuno RJ
TOSHIBA TS-209CR Vertikal berosilasi C304
TOSHIBA TV1483 U10-U10 ada kontras C446
TOSHIBA TV1490 U14 U14 off setelah +/- 30 menit Ganti Q405, Q430, Q422, Q840 Andrade Sequeira
TOSHIBA 142 VS 01- teclasde perubahan saluran tidak bekerja dan tidak ada karakter. Tombol OSD pengelasan rusak dan dingin dalam pertukaran mikro kunci dan ressoldagem pin mikro dan pci Eli
TOSHIBA TV 2087 HU 13 ditutup vertikal, daya pemanas resistor. ikuti pin 6 flyback dioda dan output pertukaran dioda verticalem pendek dan output ci vertikal. Eli
SEMP Toshiba TV 2091 U14 horisontal output yang korsleting Q402 perdagangan, dan perubahan miguelito sirkuit horisontal
TOSHIBA 2088 (I) M Hal ini di std.By Periksa C887, ganti R840 3,6 per 2k2
TOSHIBA 2998DS (LEM) ada Tunes channel IC 501 TB1231CN atau TB1238
TOSHIBA TV-2091 U15 Tidak ayunan R411
TOSHIBA 2083FAV-U11 kehijauan dengan garis-garis retraços R227 terbuka SMD-22K Iracy-RJ
TOSHIBA TV1485 (F) M Volume tidak bertindak melampaui indikator dasbor keempat dan menu hanya mengakses Pilihan layar pertama Memory SMD Renaldo
TOSHIBA U11 U11 Dengan suara, tidak ada gambar, tidak ada karakter, biru layar D901
TOSHIBA TV-2998EMS LEM2 Dengan menghubungkan tidak memiliki waktu, menormalkan setelah beberapa menit C213, C214
TOSHIBA TV -2090IAV U14 Mati D840
TOSHIBA 2998 mati TV untuk mengoperasikan Q-301-TDA perlindungan 9309, R-327, 3R3 / 2W Andrade Sequeira
TOSHIBA 2995 Sumber tidak peduli C819
TOSHIBA 2987 (F) MS Mute Periksa D621 dan Q625
SEMP TOSHIBA Sumber U9 U9 tidak bekerja R861 dari 560K berubah Andrade Sequeira
SEMP TOSHIBA 2080E layar biru, s / video dan audio Periksa R 282 1k Daniel
saluran SEMP TOSHIBA 2080E dengan gerimis Periksa R 163 5K6 Daniel
TOSHIBA 2091-U15 U15 tidak bekerja, sumber tidak bergerak Kemungkinan penyebabnya, DZ876 dan CAP 864
TOSHIBA TV1451 U18 roco tanpa suara audio tidak speaker audio output dan bukan hanya unsolder dasar audio Q611 kembali ok. rnsousa
TOSHIBA TV1451 CHASSIS U18 sumber tidak bergerak B + semua font comp rendah semua ok, itu adalah lagu plak EEPROM keberangkatan. ressoldei melacak EEPROM liberouu sumber. rnsousa
TOSHIBA TV2087 HMS U13 Blue Screen tanpa karakter atau Penyebab lemah Q612 Kemungkinan dengan amsmariano melarikan diri
SEMP TOSHIBA TV2996S dibutuhkan untuk menghubungkan huruf foto coupler
Lem3 TOSHIBA 2998-Lem3 vertikal 1 inci bomboleano ci tb1275an atau ang Yair
SEMP TOSHIBA DVD SD7050S solusi mati: perubahan resistor (R1) dan kapasitor (C8) dari papan kekuasaan dan dua kapasitor (C346, C345)
SEMP TOSHIBA 2996 Kesalahan selaras memverifikasi C101
TOSHIBA 2090 Pembakaran Transistor output horizontal C419 bocor
TOSHIBA PD2058 ada Liga R826 dari 068R
TOSHIBA LEM5 Gambar LEM5 gelap C902
TOSHIBA TV-1484FAV Vertikal Tertutup SMD Resistor 470R terbuka
TOSHIBA U14R U14R gelap gambar. Bahkan meningkatkan kecerahan dan kontras, gambar gelap R227 berubah atau terbuka
TOSHIBA 2083AAV U9 tidak ada gambar dan suara. tabung soket dengan kotoran, dan las patah pada panel belakang membersihkan soket, dan ressolda koneksi pin. Leimar VAZ
TOSHIBA TV-2091 U14R U14R Mati D876 singkatnya, CI STR W5753A
SEMP TOSHIBA U13 U13 Blue Screen Jatuhkan pin 19 dari pelat tabung, muncul gambar penyebabnya kemungkinan adalah Q612 VALMIRJVAP
SEMP TOSHIBA TV-2091 U15 U15 RED IS DENGAN HAMPIR DI VIOLET C 902. kinescope BOARD Rivaldo
TOSHIBA 3488 Vertikal ditutup sebentar-sebentar 7805 oleh varicap
TOSHIBA 3488 EMS Horizontal berbaring C214
TOSHIBA TV-1470E Hanya channel lagu 2 AFT Coil
TOSHIBA TV-1470E tidak selaras VHF Selectronic
TOSHIBA TF-2952 off Q-830, C-805 dan C-913
TOSHIBA TVM-2066 Layar Bersih Periksa lasan Q830
TOSHIBA TV-2080 U5 Sumber rendah atau Mengambang D811
TOSHIBA TV-2080 ditutup D811 Horizontal - 1N4148 dengan optik
TOSHIBA U16 U16 hanya Bekerja 220V ke 110V tidak bekerja Periksa transistor Q430
TOSHIBA 2082BEAV Dengan menghubungkan gambar antena menggelapkan dan suara yang berderit C445, 22nF
TOSHIBA TV-1482 Rising dan menurunkan volume sendiri saluran Sentuh Key bocor
TOSHIBA TV2082 - U8 U8 Daftar Hitam di tengah-tengah layar C224 10uF-50V
TOSHIBA U14 TV 1490 2090 off Q430 pemanasan sangat D448 terbuka
TOSHIBA U14 dibutuhkan untuk menghubungkan C887 100MF 16V berubah
TOSHIBA TV-2998 ada waktu Horiz / vert C214 1mF Berubah
TOSHIBA MS6531 Mute Q802
SEMP TOSHIBA TV 485HM Pembakaran STRG 5653 R876 dari 680R
TOSHIBA TV2086 Kontras tidak bertindak R218 dan diubah R327
Toshiba CT-14A10 gambar dalam setengah dan dilipat 1uF C425
Toshiba 285D8W (D) Dibutuhkan waktu yang lama untuk boot (hanya LEED dari terhubung standby) Ketegangan dalam output, tidak ada menganalisis skema telah dua trafo di tegangan output menganalisis dan mengubah C842 = 330mF / 25v
Toshiba 28N33D Ch.11AK37-11 Tidak terdengar defleksi, gelombang kurangnya drive horisontal. Penggantian R639 = 10K = 47nF C653, D407 = 1N4148 dan R246 = 2. 2K
Toshiba 28N33D Ch. 11AK37 ada tegangan pada output dari sumber. Penggantian pasokan transformator.
Toshiba 2512DN Sedikit amp. vert. dan di inf dilipat. dengan tremideira. Setelah 1 menit. hitam layar C317 2,2mf 50V jauh dari vert IC. tersembunyi di bawah mod. EW
Toshiba 256T9W ada waktu V dan H untuk sinyal antena di AV ok Ganti terpilih cond. dalam tuner
Toshiba 28N14G Chassis CUC2130M saya tidak bisa gambar, ci 34.015 STV2248 hangat juga, mendeteksi tegangan ci pasokan 8V tinggi, dengan D5405 12 Volt Zener 6.8 Volt
Toshiba 2812DN Vertikal ditutup dengan sekitar kaki gambar, cas stabil dengan nitido cacat juga di Timur-Barat R424 pada modul untuk Timur-Barat (DS-1107), menghapus tb semua elektrolit modul mencuci pq hampir selalu menunjukkan tanda-tanda (dan bau) stroke.
Toshiba 2100RNT tidak dibuat siaga Transistor BUX84 (Q804)
Toshiba 2100RNT tidak terhubung TSL HR7669 + Transistor Q404 (ON4409) oleh 2SD1556
Toshiba 2563DN ada EW TA8859AP
Toshiba 28N14G ada EW R53072, R50048, STV9306
TOSHIBA 28N33D Dalam dingin diperlukan untuk fokus pada Dukungan KKR diganti (itu teroksidasi tapi tidak memecahkan masalah). Hati-hati membersihkan pin fokus dan dimasukkan silikon di TRC Cannon dasar plastik.
TOSHIBA 2812DN vertikal hanya membuka penuh setelah sekitar 15 menit, mengecek selama ini juga tidak benar E / W C374 CE / 220mF di Modul E / W
TOSHIBA 175R9D vertikal membentang Ganti C303, C317
TOSHIBA 37cm penggunaan AN5515 Jejak R312-1,2R / 1W berubah
TOSHIBA 175R9D vertikal dilipat di bagian bawah Ganti C303 2,2uF 50v
TOSHIBA 2150TN Bukan dari apa-apa, R 4.7ohms 5W di Perubahan terbuka STR58041, R 4.7ohms 5W, 5.6V zener diode (lupa untuk mengubah dapat terbuka atau di c / c)
TOSHIBA TV 1478FM bekerja tidak menampilkan menu maupun karakter dalam 82K layar R820
TOSHIBA TV2998 IMS LEM5 Baris . menelusuri bagian atas perubahan layar C308 tanpa batas "100mF / 50v"
SEMP TOSHIBA DVD-SD6082VK ada tampilan D510 dan D511
TOSHIBA TS-207 kehilangan sinkronisasi cek R451
TOSHIBA U14 U14 membutuhkan waktu 1 menit untuk menghubungkan C887 - 100mF / 35v
TOSHIBA 2996 Liga dan dilengkapi dengan gambar membentang, yaitu, linearitas vertikal peregangan gambar. C305, dekat ci melakukan itu semua.
TOSHIBA CH14 Liga dan dilengkapi dengan horisontal menghadap IC8813 buruk.
U15 TOSHIBA TV-2084 ada video. Gambar dalam-dalam, hampir tak terlihat. Dan dengan layar biru bahkan di D901 / v singkat di papan trc.
TOSHIBA TV1495 hanya di stand-by Q430 dan STV9302.
TOSHIBA CT-2084 Mute Q612 pada slot pci (plak berdiri) korsleting.
TOSHIBA 2958 (M) FS vertikal lipat melakukannya = R310 dari 4K7 untuk 5K6 perubahan. Ubah Memory (vcen) 28-37 memasuki modus layanan "D".
TOSHIBA U4 memvariasikan T151 dan T152 selaras.
SEMP TOSHIBA TV2016MMS terdengar serak dan rendah di kedua saluran Q906 di papan kinescope
TOSHIBA MS6544CD tidak bekerja, dihapus layar IC901
TOSHIBA TV2084 FAV U11 Blue Screen, ditambah c / gambar kemudian pergi D901 = 1N4148
TOSHIBA 2070 Tidak ada daya + b 114v QA13 rendah singkat
TOSHIBA U14 U14 TIDAK HANYA angka BRIGHT RED C902 1n / 2KV DENGAN ESCAPE.
TOSHIBA 140 U8 VERTICAL TEGANGAN TERTUTUP DARI 25V NORMAL CI Q301
TOSHIBA 2958GFS FS5 VERTIKAL PENUTUP DARI 5 DETIK OFF D301 OPEN
TOSHIBA U6 TANPA KONTRAS CA66 10n PENDEK
TOSHIBA U10 VERTICAL SEMI TERTUTUP FIR HANYA 10 Cm TENGAH UP. C 301 EC 305 AMBOOS OF 1UF.
TOSHIBA U8 VERTICAL TERTUTUP C 301 1uF
TOSHIBA 2070 SUMBER TINGGI R824 15K OPEN.
TOSHIBA U10 TIDAK Tunes saluran D101 33V PENDEK.
Toshiba MS-6531CD TDA7294X2 DIBAKAR mengubah TIDAK DATANG AUDIO Q802 A107M OPEN
TOSHIBA U8 TANPA KARAKTER RB28 100K OPEN
TOSHIBA U10 TANPA CERAH DAN TIDAK ADA SUARA MIKROKONTROLER.
TOSHIBA TV1482 SUMBER TIDAK BEKERJA OPEN R861
TOSHIBA TVC 147 VERTICAL ROLLING R563 DIUBAH
TOSHIBA 1466SU SUMBER RENDAH SO SHORT 47v Q846.
TOSHIBA 1470 VERTICAL TERTUTUP DENGAN STRIPES DENDA DI ATAS. C303 2,2UF.
TOSHIBA U8 U8 TIDAK Tunes saluran TANPA KARAKTER (IE TANPA PULSE HORIZONTAL RB28 100K OPEN
TOSHIBA U10 U10 TANPA CERAH DAN TIDAK ADA SUARA DENGAN TEGANGAN TINGGI MIKROKONTROLER
TOSHIBA U16 U16 SUMBER MESIN NORMAL TIDAK BEKERJA (YANG TANPA TINGGI eringatan) C419 47uF / 50V. SOLD
TOSHIBA TVC147 SUMBER ZD819 sangat rendah dan ZD810 SHORT
TOSHIBA U13 U13 TIDAK saluran Tunes AV EKSTERNAL NORMAL CA02 100pF PENDEK
TOSHIBA U4 U4 TIDAK HANYA angka BRIGHT RED C902 1n / 2KV DENGAN ESCAPE
TOSHIBA U16 U16 Off seperti dingin solder Periksa kristal X01
TOSHIBA TV-2083 AAV U9 U9 Mati C884 (220uF / 160V) habis
TOSHIBA TVC147-CR Gambar berayun secara vertikal Diode D820 Pasokan 9 volt
TOSHIBA TVC-147-CR Gambar berayun secara vertikal dioda D820 dari sumber 9 volt
SEMP TOSHIBA CT-2086 U14 U14 Mati Periksa RA08, RA05, R.864
TOSHIBA 2088 membutuhkan waktu 5 sampai 10 menit untuk mulai berosilasi C887 100 / 35v
TOSHIBA TV2093JA -U14 U14 AV input tidak bekerja Miskin Micro. Sinyal video tiba pin 24 dari mikro.
TOSHIBA U14 U14 Ranges dan sumber. B + 113v adalah dengan 77V. The 21V ke 5.6V. Dan pin 7 dari ci dengan 5V bukan 9V Q432 melarikan diri.
Toshiba 2857DB C5SS Blue layar, tidak ada suara ok pada scart atau salju di layar, tidak ada suara, tidak ada modus layanan dan menu teks berfluktuasi, saluran tidak dapat disetel tuner itu rusak
Toshiba V709B Samsung sangat lambat mundur / maju cepat Pusat Aksesoris assy u / s, retak dan membosankan, sama akan berlaku untuk beberapa Samsung dan Sony mesin dll
Toshiba 217D98 parah distorsi bidang Periksa 2.2uF kapasitor C317, 50V di linearitas rangkaian umpan balik
Toshiba Video Combi Model: VTV1402S Mati, atau intermiten start up. Jalur suplai tegangan untuk memeriksa sopir R504 270k, untuk memberi makan beralih transistor. Pergi tinggi atau / c
TOSHIBA 2998 EMS layar biru, tidak ada suara, tidak ada gambar dengan karakter, tidak ada tombol depan membuat fungsi kecuali tombol power Periksa las C213
TOSHIBA U16 U16 vertikal menggandakan bawah Q430
TOSHIBA TV-2997 Efek barrel C464
TOSHIBA 2080E Ini adalah tanpa karakter RA98 47K
TOSHIBA 2959 IFS WHITEBOARD TANPA VIDEO DAN DENGAN AUDIO C212 SMD 00:47 DIUBAH
TOSHIBA TV-2092LAV Ternyata dioda Q903
TOSHIBA 2996S dibutuhkan untuk menghubungkan kapasitor C819 Berubah
TOSHIBA LEM7 VERTIKAL HAMPIR TERTUTUP DAN DENGAN RETRAÇOS DI TOP Q830 REGULATOR 5V
TOSHIBA CT-20a2 / TC-20C1 / TC-20C2 / 14C2-TC / TC-14d2 / TC-20D2 Break tombol sentuh (EVQQBH12T) penanganan yang salah pada saat layanan Service Center Authorized. menyebabkan kerusakan sentuhan tombol (EVQQBH12T). Seperti yang ditunjukkan di bawah
TOSHIBA TV-2997 yang aneh suara Resistor 15k berubah pada pin 15 dari ci decoder
TOSHIBA U11 Blue Screen 1N4148 dalam tabung soket papan
TOSHIBA-2070 TV daftar gelap horisontal dan lebih-C446 kecerahan 33uFx160V kering
TOSHIBA TV-2080 Gambar gemetar, apaarente berada di diode D820 vertikal, DENGAN ATAU TRAIL DI PENDEK
layar TOSHIBA TV 2996S semua putih, tidak taat CA33 jauh, bocor
TOSHIBA U6 U6 Tidak ada daya, mati C517 singkat
TOSHIBA U6 U6 Tidak ada daya, mati C517 singkat
TOSHIBA U13 U13 CI sumber meledak C876 SMD
TOSHIBA 2070 Tegangan Rendah D811
TOSHIBA 1480 CA68 biru Kurangnya 10nF
TOSHIBA U14 U14 Membakar output horizontal. C463 - Ganti dengan 100 nF / 100V polyester. C431 470uF / 16V Ganti 100uF / 25V
TOSHIBA TV-2080E TV gila Pada pin 37 mikro, 10nF (0,01uF) CA78
TOSHIBA TV2085 layar biru, OSD terlalu lemah. Q612 transistor korsleting di papan RGB.
TOSHIBA RG8155 Untuk bermain CD setelah beberapa waktu. Ressoldar atau switch transistor Q280 (2SD2058
TOSHIBA TC209 tidak selaras saluran ... RA80 Resistor (1K) Terbuka.
TOSHIBA RG8168 Awal bekerja standar ... kemudian mengubah rotasi dari CD. Kristal X1 (16,9344Mhz) exchange.
TOSHIBA LAIN-LAIN Tidak ada karakter dan menu terkunci. Vertikal cacat Ci (TA8304K).
TOSHIBA TVC145 / 167VS Tinggi Sumber dan horisontal osilator off C408
TOSHIBA TS213S suara menurun sampai menghilang RT35
TOSHIBA X40 / X41M Ada pergi rekaman dan tanpa mengambil saluran R822
TOSHIBA X40 / X41M Mati, layar dihapus Perubahan C614 dan C615
TOSHIBA X40 mesin / X41M gangguan dalam gambar dan suara C806
TOSHIBA X40 / X41M berkedip Warna Sesuaikan R455
TOSHIBA X40 / X41M Mute EE CO19
TOSHIBA X40 / X41M tidak memuat rekaman R166
TOSHIBA X40 / modus X41M karya Mesin tak lama R667
TOSHIBA X40 / X41M gambar negatif RO29
TOSHIBA X40 / X41M tidak merekam audio R715
TOSHIBA X40 / X41M END SENSOR tidak bekerja R613
TOSHIBA X40 / X41M CTL lemah R567
TOSHIBA X40 / X41M ada Video Q002
TOSHIBA X40 / X41M Jangan masukkan rekaman R569
TOSHIBA X40 / X41M Cylinder Head berhenti R531
TOSHIBA X40 / X41M ada perubahan dari SP ke EP R525
TOSHIBA X40 / X41M tidak merekam dalam SP R629
TOSHIBA X40 / otomatis X41M PAL-M tidak bekerja RJ05
TOSHIBA X40 / X41M Teknik bekerja s / tape makhluk Ini D161
TOSHIBA X40 / X41M Mati, sumber tidak berubah R810
TOSHIBA X40 / X41M Tanpa VT dan tanpa penggulung bermotor R821, R582, R822
TOSHIBA X40 / X41M lemah Luminance R221
TOSHIBA X40 modus / X41M Mesin bekerja dengan masalah R161, R162, R163 , R697, R698
TOSHIBA X40 / X41M penggulung selalu R695
TOSHIBA X40 / X41M dengan gerimis dan diredam di PB R634
TOSHIBA X40 / X41M ada pencahayaan umum RE05
TOSHIBA X40 / X41M Hanya mundur rekaman itu setelah beberapa detik. R185, R183
TOSHIBA X40 / X41M Tampilan tidak R603 cahaya, R820, R602, C615
TOSHIBA X40 / X41M dipercepat penggulung R524, R574
TOSHIBA X40 / TV X41M / VCR tidak bekerja R631
TOSHIBA X40 / X41M citra buruk di jeda atau FF, REW R538
TOSHIBA X40 / X41M tidak memuat rekaman itu, berhenti penggulung R681
TOSHIBA X27 Lucuti dalam bermain setelah memuat D202
TOSHIBA VCR-750 Mati, dihapus dan terkunci. Q804
TOSHIBA X911 / X811 terhapus Tampilan jam Kristal
TOSHIBA X766 Mute Q804
TOSHIBA M5130 / M5330 Tidak ada gambar di EE dan CP Q614
TOSHIBA M5130 / M5330 motor tanpa stabilitas, tanpa 12V dan tidak ada 5V IC810
TOSHIBA M5130 / M5330 ada penggulung tanpa VT R820, C513
TOSHIBA M5130 / M5330 Display tidak ringan R820, Q860, C862, D861, D862, D863
TOSHIBA M5130 / M5330 Tidak ada daya Q803, Q807, D807
TOSHIBA M5130 / M5330 Pemilih tidak bekerja, tidak menghafal R811
TOSHIBA M5130 / M5330 Tidak ada daya dan tampilan yang lemah R817, C806
TOSHIBA M5130 / M5330 rotasi luar SLP IC504
TOSHIBA M5130 / M5330 EE terdengar rendah Ganti tutup p / 100pf di L007
TOSHIBA M5130 / M5330 Dalam bermain tidak berputar mesin REEL Drive Motor
TOSHIBA M5130 / M5330 penggulung keluar tingkat Coil FG penggulung terbuka.
TOSHIBA M5130 / M5330 penggulung SLP lambat IC506
TOSHIBA M5130 / M5330 penggulung tidak berputar IC4030
TOSHIBA M5130 / M5330 kaset dan keluar dan kemudian Ganti C621 dan C622
TOSHIBA M5130 / M5330 Jangan masukkan rekaman C620
TOSHIBA M5130 / M5330 DEW tidak menghubungkan atau tidak mematikan Q806
TOSHIBA X470 Mati ZD5, IC2
TOSHIBA X470 penggulung tidak berputar D202
TOSHIBA X61 Tidak bisa rec atau melucuti REC S102
TOSHIBA X61 dengan suara, tidak ada gambar, Q416, Q419, Q420
TOSHIBA X61 ekstrusi tape atau berkedip S101
TOSHIBA X61 ada memberikan citra bermain F823
TOSHIBA X61 Mati, MENGHAPUS layar dengan Q804 Optocoupler panas
TOSHIBA X61 Mati, menampilkan off Q804, D809
TOSHIBA X61 bervariasi kecepatan penggulung motor penggulung
TOSHIBA TVC205 vertikal membungkuk R330
TOSHIBA TS145VS digulung Gambar atas dan di bawah C315
TOSHIBA TS145VS Gambar serrilhando, sumber bersiul T803
TOSHIBA TS149CR / 209CR Vertikal chatters C304
TOSHIBA TS149CR / 209CR vertikal tanpa linearitas C303
TOSHIBA TS149CR / 209CR Mengurangi Vertikal, linearitas buruk C317
TOSHIBA TS1430 Mati T461
TOSHIBA TVC143 garis retrace C310
TOSHIBA TVC102CR Tuning mulai C822, D810 , CA19, CA18, C821
TOSHIBA TS287VS Mati, 5V CE06 rendah, CE08, CE10
TOSHIBA TV1480E / 2080E U6 Mati R826, R802, R819 atau audio ci singkat
TOSHIBA TV2083FAV Mati EEPROM
TOSHIBA TV1022EAV horisontal ci Flyback mati dan membakar
TOSHIBA TV1022EAV layar biru dengan Jumlah saluran muncul Micro
TOSHIBA TV14A82 U8 Mati, C870 meledak Ganti C869, 877, 866, 868 dan 870
TOSHIBA TVC2056 Mati, dengan LED St oleh lit Q810
TOSHIBA TV2889 Mati atau intermiten Ressoldar flyback
TOSHIBA TV2889 ditutup Vertikal R327
TOSHIBA TV148CR Vertikal mendekati Q304 pemanasan
TOSHIBA TV1458 Sumber rendah D811
TOSHIBA TV2070E / 2055 ++ Poor gambar, layar kemerahan s / kontras C511
TOSHIBA TV2070E / 2055 ++ layar hijau dengan retraços C1501
TOSHIBA TV2070E / 2055 ++ Mati, pasokan tinggi, perlindungan bertindak R824
TOSHIBA TV2070E / 2055 ++ Gambar dengan gerimis dan garis-garis putih IC501
TOSHIBA TV2070E / 2055 ++ vertikal garis dingin Weld menghapus konektor baffle
TOSHIBA TV2070E / 2055 ++ kain merah berubah R902
TOSHIBA TV2070E / 2055 ++ tidak membuat saluran program AO2 IC
TOSHIBA TVC161 / TVC201 + Sumber Q803 rendah
TOSHIBA TVC147CR ada gambar dengan suara IC501
TOSHIBA TVC166 Mati R809
TOSHIBA TS147 / TVC100 ++ Jatuh horisontal C408, C403
TOSHIBA TS147 / TVC100 ++ ada waktu warna IC501
TOSHIBA TS147 / TVC100 ++ Mati R815, R812, R813, C811 atau Q402
TOSHIBA TS147 / TVC100 ++ Switching tidak teratur Cap 10K di piring saluran mikro
TOSHIBA TS147 / TVC100 ++ berkurang Vert dan lipat w / garis terang C315, C321
TOSHIBA TS147 / TVC100 ++ karakter muncul keluar dari posisi. CM04
TOSHIBA TS147 / TVC100 ++ Karakter bawah dan vertikal mengurangi CM05
TOSHIBA TS147 / TVC100 ++ menghapus garis C310
TOSHIBA TS147 / TVC100 ++ Tetap dengan layar intermit biru atau c / gerimis C103, C105, Ressoldar internament panggil
TOSHIBA TS147 / TVC100 ++ MAT Kelebihan, gangguan dalam gambar . C408
saluran TOSHIBA TS147 / TVC100 ++ hanya pergi rendah (2-4) RA45. RO58
TOSHIBA TS147 / TVC100 ++ Ketegangan Font mulai C809 bocor
TOSHIBA TS147 / TVC100 ++ Mute gambar ... biru layar QA93
TOSHIBA TS147 / TVC100 ++ ada suara dan gambar dari L201 line, L105 dan R606
TOSHIBA TVC10IL Reversing tahap IC503
TOSHIBA TVC10IL kecerahan Kurangnya R918
TOSHIBA TVC10IL Hilang warna atau berkedip kristal atau touch up trimmer
TOSHIBA TS161 / TS202 berbagai lagu Ganti Q816 dan Q817
TOSHIBA TS161 / TS202 saluran Perubahan acak Weld cis memori langsung di papan tulis.
TOSHIBA TS161 / TS202 garis retrace pada gambar R911
SEMP TOSHIBA CT-2084 ERV Qdo hangat, gambar kebiruan dan melucuti Hapus Jumper dari 9v1ts daun
TOSHIBA LAIN Volume di D601 paling tidak disesuaikan bocor (penggunaan TBA120)
TOSHIBA TVC102CR tidak lagu, dengan gerimis Ressoldar sumber papan
TOSHIBA U17 U17 Gelap Gambar C902
TOSHIBA 2087 U12 layar yang sangat jelas dengan gambar samar di latar belakang TR612 - audio
TOSHIBA U17 vertikal membentang di atas IC 421, 5 volt regulator
Toshiba 28W23B 11AK37 11AK37 St / oleh hanya - perjalanan turun di sw pada LOPTx
modus Toshiba 28W23B 11AK37 11AK37 layanan Tekan "Menu" Kemudian 4, 7, 2, 5 - untuk mengatur geometri tekan tombol FASTEXT Hijau
Toshiba 28W23B 11AK37 11AK37 Mati - off dengan pt Bang IC800 di V30011968, Q801 V30001386, C860 V30000107, D892, 896 BA159, R805 & 852 33R 1 / 2w, Fuse F801 2.5A & periksa LOPTr BU2508AF
Toshiba 28N23B 11AK37 11AK37 garis kembali di atas gambar C604 100μ 63V & FOP IC601 Chip STV9306
Toshiba 28N23B 11AK37 11AK37 Mati listrik mati supply IC808 memiliki drive o / p pin 5 - Chip rusak - R801 dilengkapi dengan penggantian berubah dari 1k ke 4k7 (en kit di V30011968)
Toshiba 215R8W gambar ketik off frekuensi Tuner ENG37107A Sub kapasitor 1uF 4,7uf 0,47uf
Toshiba 215R8W gambar ketik off frekuensi Tuner ENG37107A Sub kapasitor 1uF 4,7uf 0,47uf
TOSHIBA SEMP U14 Rentang vertikal gelap D418 = ZENER DIODA-12V / 500mA.
TOSHIBA SEMP TV2084HAV U13 Gambar dengan taburan C161 - (0,47uF /
100V)-2070 TV daftar gelap Toshiba bersinar horisontal dan kelebihan C -446 33ufx160V kering
Toshiba TS-165 S / gambar, s / suara, gerimis C116 (0.022 uF)
Toshiba 16 IL Mute R613 (8,2 K)
Toshiba 16 IL Mati R414 (18K)
Toshiba 10 IL Suara w / rendah C-613 volume (1 uF 250 V)
Toshiba TS-201A Cacat layar putih tanpa suara dan tidak ada gambar Penyebab C-116 bocor atau korsleting.
Toshiba CT-1470 layar semua hijau dengan garis putih di seluruh Swap IC 501 gambar cek komponen terhubung ke itu juga.
Toshiba TVC 206 Horizontal Garis Q-303 (2SB546A), Q-304 (2SD401A) dan R-330 (1,2 K)
Toshiba TV 1470 layar hijau w / garis putih CI-501 (TA8718N) (* 2x)
Toshiba TS-207 Mati C-811 (10 uF 100 V) dan R-811 (220 K)
Toshiba TV2080E meningkatkan sendiri cacat suara adalah kunci (tombol kecil) yang selalu tertutup, seolah-olah ditekan (vol +).
Toshiba Beberapa gambar cacat bergerigi model di layar Penyebab cacat elektrolit C-408.
Toshiba TS-167 S / gambar c / C-902 suara
Toshiba TS-147 Ripple pada C-810 gambar (240 uF 400 V)
Toshiba TVC160. Sekali MATI. Bila daya dihidupkan, yang apena sumber + B (95VCC) bekerja, dan ketegangan ini tidak mencapai horisontal kolektor transistor output (Q404) 2SD1427. menganalisis rangkaian dan perhatikan bahwa resistor (R411) adalah overheating, yang merupakan masalah yang mungkin untuk transistor (Q402) .Continuando mematikan jaringan TV, dan kemudian menghapus transistor sirkuit? _? d? ö ??? ??? Dan perhatikan bahwa ia menyajikan kebocoran antara emitor dan kolektor. Ganti (Q402), dan TV akan beroperasi secara normal.
Toshiba TVC2056 TIDAK BEKERJA, HANYA LIGHTS The STAND-BY LED TV tidak menyala ketika menekan tombol ON pada remote control. Periksa ketegangan dari sumber, akan normal, tetapi ocilador horisontal tidak bekerja karena tidak ada pasokan listrik ke sirkuit itu. Kekuatan ini berasal dari sumber, dan melewati sebelum drive sirkuit dikendalikan oleh mikroprosesor (ICA01), dalam kasus saklar-TV dengan remote control. Dalam rangkaian ini, untuk menghubungkan TV, tegangan pada pin mikro 16 di 0V, pemotongan (QA17) dan (Q810) yang memungkinkan tegangan 114V menjenuhkan (Q809) mengirimkan 20V tegangan untuk osilator horisontal. Verifikasi tegangan ke transistor mikro pin 16 ke 0V (ON TV) mencatat bahwa (Q809) karena estácortado pendek ditemukan di (Q810), yang mengalihkan tegangan basis (Q809) ke adonan. ganti (Q810), dan TV akan berfungsi secara normal.
Toshiba 147CR NO PICTURE, NORMAL DAN FUNGSI ON SCREEN SUARA Pertama, periksa tegangan pada transistor output video. Perhatikan bahwa tidak ada tegangan pada basis transistor ini. Basis yang terhubung ke pin 22, 23 dan 24 IC (IC501) ketegangan .test di pin lain dari IC dan mereka akan menjadi normal, tetapi dengan sedikit penurunan pin 17. Ganti CI dan fungsi televisi normal.
Toshiba Fax Toshiba, Model 4700 layar dan keyboard tidak bekerja. Ini bisa menjadi c1 dari 10x50v kapasitor yang FIVA dalam sumur samping piring konektor keyboard. semburan dan kebocoran bersih ke piring. Atau dalam kasus yang terakhir ic2 (t7778a) yang juga duduk di papan kunci.
Toshiba Informasi Teknis Beberapa Cacat vcx 687/688/791/792 C508 C545 TIDAK PADA TIDAK PADA DRUM C542 TIDAK ON OC / R C371 C325 IMAGE TANPA TAPE NO IMAGE TAPE TANPA C323 C348 C351 IMAGE TANPA TAPE TAPE WARNA IMAGE TANPA C322 TAPE NO IMAGE dan RF C326 TAPE NO IMAGE dan RF Catatan C542e C371 DE SAO 680pf lain dari 0,1uf
Toshiba 1022HAV / 1484HAV / 2084HAV / 1485HM / 2085HM / 2087HMS / 2086HMS BURNS, PEMANAS ATAU TIDAK SWING TRANSISTOR Q404 (BUH315-NE 587 207 OR 2 SD 1877) Dalam U13 chassis transistor Q404 digunakan, dapat berupa BUH315 atau 2SD1877, sementara menghormati nilai R444 Resistor transistor masing-masing. Setiap perubahan dalam nilai res? _? D? Istor terletak antara basis dan emitor dari Q404 menyebabkan tidak berosilasi benar, menyebabkan pemanasan dan pembakaran itu. Kami meminta Anda untuk selalu memeriksa nilai penggunaan R444 resistor di mesin apapun masukan dari alasan di bengkel untuk menghindari kerusakan lebih lanjut nanti. Q404 (BUH-315) PENGGUNAAN RESISTOR POS.ESQ. R444 (33R). Q404 (2 SD-1877) PENGGUNAAN RESISTOR POS.ESQ.R444 (56R).
Toshiba 2056 saya mengambil liga ini tidak benar-benar mati toshiba atau dipimpin standy-by acendia.Analizando itu menyadari bahwa B + 5v sangat rendah dan regulator (5v) saya sangat pemanasan. Mengikuti garis 5V harus pin mikro 42, ada ada 6v2 zener, itu singkatnya. Aku berubah dan tv bekerja dengan sempurna Tip ok disampaikan oleh: Laureano
Toshiba 20A82 VAS tidak bekerja dan setelah mengubah fly-back brillho berubah. Komponen Swap terhubung ke fly-back ABL pin
Toshiba 2987 Dengan garis retrace dan off Solusinya adalah resoldagem umum dalam tabung pci.
Toshiba TV 2998EMS Berkedip hijau R512
Toshiba TV Hijau 2998EMS berkedip R512
TOSHIBA SEMP Tv2092lav dan mematikan diode D448
TOSHIBA 2079FMS TV tidak menyala dan ketegangan pada output tinggi horizontal R.864 4R7
TOSHIBA SEMP 2070E menggantung dari flash kuat pada filamen dan memotong osilator 1000 / 500v dan D827
TOSHIBA U13 gambar seperti balok di tengah layar varicap
TOSHIBA TVC2082 EAV U6 OSD luar biasa vertikal C325 100uF 35V
TOSHIBA SEMP U14 TIDAK TAAT PENGENDALIAN REMOTONÃO OBEY PERINTAH KONTROL PERINTAH REMOTE SENSOR DENGAN DUST LIMBAH
TOSHIBA SEMP U14 MATI, SUMBER TIDAK BAGIAN R860 100K
TOSHIBA SEMP U14 MATI Q 801 RUSAK (STR W5753) OR
TOSHIBA SEMP U14 TRACK DARK DI PUNCAK DARI LAYAR C 308 100uf
TOSHIBA SEMP U14 TRACK DARK DI SISI KIRI DARI LAYAR C 446
TOSHIBA SEMP U14 MATI LED FLASHING R864
TOSHIBA SEMP U14 TANPA SCAN VERTICAL CI Q421 (REGULATOR 5V)
TOSHIBA SEMP U14 linearitas VERTICAL DIUBAH R336 DIUBAH ATAU BUKA
TOSHIBA SEMP U14 TINGGI MENGURANGI C 306
TOSHIBA SEMP TV2070E dan mematikan tampaknya normal Sumber R824 (15K) terbuka
TOSHIBA SEMP 2080E baffle horisontal MATI
TOSHIBA SEMP Chassis U8 ada OSD dan CI mati tombol Menu rusak keluaran vertikal (TA8403K )
TOSHIBA SEMP 2085 (H) M ada OSD Q612-A1015
TOSHIBA SEMP 2066 tv off sebentar-sebentar dan meninggalkan CA25 horisontal 103
TOSHIBA TVC Max Warna 16IL, CB seri Screen dengan garis hijau menelusuri seluruh layar. R926 (120K) dan R 927 (150K)
TOSHIBA TVC Max Warna 16IL, CB Vertikal seri stabil tanpa C301 stabilitas (1μF / 63V), C310 (47μF / 16V) dan C416 (470μF / 25V)
TOSHIBA SEMP TC-209 TIDAK SAVING CHANNEL SCREEN RA80 1K BIRU
TOSHIBA TV-2056 tanpa sync horisontal TB1231AN
TOSHIBA TVC-163 SCREEN kehijauan DAN TANPA WAKTU VERTICAL R592 (15K / 3W) terbuka, diselesaikan layar hijau, dan C308 kapasitor (10microF / 63V), C309 (100microF / 100V ), C310 (4,7microF / 160V) berubah
TOSHIBA TVC100 Vertikal ditutup sebagian atau seluruhnya Q303 dan / atau Q304. Nikmati dan mengganti semua kapasitor vertikal mungkin akan berubah
TOSHIBA TS207 SEMP VS Sumber bersiul R-813 (10 ohm)
TOSHIBA TV SEMP 2996S "Mengalahkan" yang c842 Relay
TOSHIBA SEMP TV2986S MENGUBAH OFF SETELAH BEBERAPA MENIT R470-0,47R x 1W dan R472-39K x 1 / 8W
TOSHIBA SempTV-1470F Melucuti Horizontal R824-15Kx1 / 2W terbuka.
TOSHIBA SEMP 207CR vertikal ditembak R 563 (22k) berubah
TOSHIBA SEMP SA566 monitor ada kecerahan setelah sekitar 30 menit pada, adalah C299 standar 10nF / 1KV terhubung ke pin G2
TOSHIBA SEMP U8 sumber kadang-kadang bagian c877 dari 47U
TOSHIBA SEMP 206VS Gambar TS w / taburan RA 14 (33k) berubah.
TOSHIBA SEMP TV14A82EAV Mati C524, C182, C167, C517, C842, C210
TOSHIBA M-X41M VCR mati R820 100K
TOSHIBA TS-147 tidak berubah D403 terbuka IJH62 - C430 untuk 470MF / 16V
TOSHIBA TS-213ST Off sendirian setelah beberapa menit funcionamento.Fonte normal. X401 dari 503khz
TOSHIBA TS-218ST bergerigi Picture untuk menghubungkan C408 dari 10mF / 16V
TOSHIBA TV1476 Vertikal ditutup pin lasan friasnos TDA3653
TOSHIBA M-5530M VCR Tidak ada gambar C310 dari 470uF / 16V
TOSHIBA M-X40M modus VCR PAUSE, gambar berkedip luar normal R573 dari 3.9K
TOSHIBA M-X40M VCR bermain kecepatan dalam mode EP dan SP di atas normal R598 10K
TOSHIBA M-X40M VCR tidak merekam, hanya memainkan R222 10K
TOSHIBA M-X40M VCR tidak merekam audio, gambar normal R715 10K
TOSHIBA M-X40M VCR Memainkan tanpa hanya pita warna NTSC CV19 kapasitor 10nF / 50V di kartu decoder (pin 03 ICV04 TA7347)
TOSHIBA TV-2080 tanpa kontras kemerahan layar C511 10K / 50V.
TOSHIBA TV-2080-E U5 Mati R802 dari 330K
TOSHIBA CF20C40 Tidak menyala Transformer dibakar sumber siaga.
Toshiba 2998ASU tidak menurunkan volume di nemhuma hipotesis (Remote Control dan Receiver)
Toshiba 2080 Vertikal EAV ditutup Hilang tegangan + B pada pin 6 CIQ303, C323 dengan fulga, Q501 pifado, trimpot R35 terbuka, atau Yock cacat
Toshiba tv2987 disengaja perubahan mode STBY di service mode buka sirkuit STBY dan masukkan modus layanan dan mengkonfigurasi ulang alamat EEPROM dengan bantuan layanan manual
Toshiba 2996s TV TV dengan kebisingan di speaker dan DeNora untuk menghubungkan perdagangan flay kembali
Toshiba 2996s TV TV dengan suara pada speaker dan DeNora untuk menghubungkan perdagangan flay kembali
Toshiba 1470E-energi + b D821 itu tidak akan singkat, itu adalah sumber.
Toshiba 1470E + B dengan 65V lebih atau kurang. D811 dengan fuga.obs "tip ini adalah untuk tv 2070 juga
Toshiba dengan 1470E + B dan gagal. D826 udara yang membunuh 9v
Toshiba 1470E dengan B + dan tidak bekerja.
Toshiba V412T Eject lambat dan kadang-kadang berhenti dan CI mesin pemuatan
Toshiba MX 61 M Menghasilkan suara, tidak ada gambar, Q416, Q419 dan Q420. Dan mengatur kepala
Toshiba MX 41 M ada C421 warna (0,01 uF)
Toshiba TS-167 S / gambar c / suara C902
Toshiba TS-147 C810 riak dalam gambar (240 uF 400 V)
Toshiba CT-164 lebar vertikal cukup C315
SEMP Toshiba TVC-206 garis horizontal Q303 (2SB546A), Q304 (2SD401A) dan R330 (1,2 K)
SEMP-Toshiba TV 1470 layar hijau w / garis putih CI501 (TA8718N)
SEMP-Toshiba TV 1022 Mati, lampu dipimpin Q404 ( 2SD1554), R444, C440
SEMP-Toshiba TS-207 Mati C811 (10 uF 100 V) dan R811 (220 K)
SEMP-Toshiba TS-165 S / gambar, s / suara, gerimis C116 (0.022 uF)
Toshiba MX 61 M memainkan suara, tidak ada gambar, Q416, Q419 dan Q420. Dan mengatur kepala.
Toshiba MX 41 M ada C421 warna (0,01 uF)
Toshiba TS-167 S / gambar c / suara C902
Toshiba TS-147 C810 riak dalam gambar (240 uF 400 V)
SEMP Toshiba TVC-206 Horizontal Garis Q303 (2SB546A), Q304 (2SD401A) dan R330 (1,2 K)
SEMP-Toshiba TV 1470 layar hijau w / garis putih CI501 (TA8718N) (* 2x)
SEMP-Toshiba TS-207 Mati C811 (10 uF 100 V) dan R811 (220 K)
SEMP-Toshiba TS-165 S / gambar, s / suara, gerimis C116 (0.022 uF)
Toshiba TV2093 (J) AV-U14R st-by dengan 75V sumber utama, dan HVCC tegangan rendah TR . DTC Q880
Toshiba TV 3488ems jatuh horizontal dan berjalan keluar dari sinkronisasi setelah hangat menormalkan pin c214-213 38ci
Toshiba TV2016MMS - U17 Suara Rouco Transistor Q906 di kinescope PCI
Toshiba U17 setelah beberapa saat memotong silau akan filamen menyala dan suara Penyebab C418 di pin 10 dari flyback
Toshiba U12 Led Blinking Ganti ZD873 ZD873 dari 5v6V oleh 6,2V
Toshiba 1470E terbakar 120V dioda. Diode 807 dan 812 terbuka
Toshiba TV 1482 BAV U-10 BURNING STR F5653 Solder dingin pada sumbernya, memverifikasi UNTUK 680R SMD R876
Toshiba U16 kembali baris bisu dan karakter. 10V dioda zener D412.
Toshiba 1449M Beralih saluran sendiri tanpa berhenti. RA15 (10k) terbuka.
Toshiba TV1488 dibutuhkan banyak untuk menghidupkan atau liga. C887 (100μ35v) dan D887 (FR104) dari sumber.
Toshiba 2996s Ketika Anda memanggil, ketegangan di F803 ini, mencapai 150 volt, berosilasi tv dan memotong melalui nol volt c819 dari 47/50
Toshiba LC 15 / 2010Z Sumber bukan bagian Check-in panggung utama PCI dari sumber jika kapasitor C356 elektrolit diubah atau terminal solderless
Toshiba 2070 berkurang penyihir di sisi, dan sangat gelap. Sumber dari 114 hanya memberikan sekitar 66 Volt. C 824 (3,3 uf x 250 V) Pendek Ganti C824
Toshiba 2998 LEM2 Setelah menghubungkan adalah di stand BY Kurangnya massa penerbit Q402 transistor las landasan
Toshiba TV2997SU liga bekerja setelah beberapa waktu berjalan kosong DINGIN DI TERMINAL WELDING 3 TRANSISTOR (2SC3619) Q901, Q902, Q903 Ressoldar transistor
Toshiba LC 15 / 2010Z Tampilan No Video (Screen semua Putih) dan normal audio yang TARIF: U27 / D40 / C370 / C369 D40 bocor, Ganti komponen yang rusak
Toshiba LC 2010Z aparat League lampu layar dan kemudian secara spontan memicu off perlindungan C30 / C31 / C32 dari 100Kpf AN BAGIAN INTEGRAL LCD Panel
[2] Comments
Tidak ada Komentar
[2] Comments
[3] Comments
Tidak ada Komentar
[12] Komentar
Tidak ada Komentar
[5] Comments
Tidak ada Komentar
Dalam hal ini kita menganggap bahwa TV memiliki MAT:
1 - Periksa bahwa filamen tabung menyala - Jika tidak, mengukur tegangan pada filamen. Kita harus menemukan 4-6 V. Lihat di bawah:
TANPA PLOT DAN DENGAN SUARA NORMAL - LANJUTAN
2 - Cukup ketegangan pada filamen, tetapi tidak ringan - Uji di kisaran X1. Dalam pipa umum (standar 20 "atau lebih), filamen terhubung ke pin 9 dan 10. Dalam tabung minineck (14 standar"), pin filamen 4 dan 5. Jika tidak ada ketegangan pada filamen, semua komponen uji dan jalan yang mengarah ketegangan ini. Berikut adalah cara untuk menguji tabung filamen:
TANPA PLOT DAN DENGAN SUARA NORMAL - LANJUTAN
3 - Lampu filamen tabung - Meningkatkan "layar" on the fly-kembali dan melihat apakah muncul pada kecerahan layar. Jika Anda melihat TV dari cacat dapat di langkah lain. Lihat di bawah:
4 - Meningkatkan layar, plot tidak akan muncul dengan cara apapun - Ukur tegangan pada grid layar (G2). Memutar layar pot fly-back, tegangan harus bervariasi antara 100 dan 900 V. Jika ada ketegangan di G2, cacat mungkin fly-back, kapasitor terhubung di kelas ini dalam jangka pendek atau bias resistor ini jaringan terbuka (jika ada). Jika TV memiliki MAT, lampu filamen dan mencapai tegangan normal di G2 dan tidak ada plot, solusinya adalah mengubah tabung. Berikut adalah cara kita mengukur tegangan pada G2:
Sebuah KEKURANGAN WARNA MERAH, HIJAU ATAU BIRU
Cacat ini meninggalkan TV dengan kain cyan, ungu atau kuning.
1 - Ukur B + pada kolektor output RGB - Kami harus mencari kira-kira tegangan yang sama dalam tiga dan sekitar 120 V atau 130 V;
2 - The + B di output RGB normal - Uji resistor yang berlangsung dari transistor ke dalam tabung. Jika Anda normal, cacat harus di tabung longgar. Untuk menguji tabung panas, hati-hati mendarat setiap katoda (pin 6,8 dan 11 - umum atau 3,7 dan 9 - minineck). Jika Anda melihat tiga warna yang sangat kuat di layar, tabung baik. Jika tidak berwarna atau terlalu rendah, tabung lemah;
3 - O + B di kolektor dari output RGB terlalu tinggi - Uji atau mengganti transistor dan memeriksa komponen yang terhubung dalam mengeluarkan itu (resistor, kapasitor atau trimpot);
4 - Komponen yang terhubung dalam transistor normal - Ukur tegangan pada konektor yang membawa sinyal RGB ke pelat tabung. Mereka harus sama. Mereka bervariasi dari 2 sampai 7 V, tergantung pada model TV. Berikut adalah cara untuk membuat ukuran ini:
5 - Salah satu ketegangan di konektor sinyal RGB berbeda - Kami menguji konektor kawat, komponen terhubung di pin IC melakukan segala sesuatu yang berasal dari sinyal RGB dan menjadi semua normal, perubahan melakukan segala sesuatu.
SHINE BERLEBIHAN
Cacat ini dapat meninggalkan TV dengan layar semua putih, dengan atau tanpa garis retrace. Layar tidak pergi keluar ketika kita memutar layar ke minimum. Kadang-kadang Anda masih dapat melihat gambar apapun bahkan sangat cerah. Kita harus mengukur + B 180 V selang makanan piring, seperti yang terlihat di bawah ini:
Jika ada 180 V, kita akan menguji semua komponen + ini jalur B dari fly-back.
SHINING MELEBIHI SATU WARNA BIRU, MERAH ATAU GREEN
Layar mungkin semua merah, hijau atau biru, dengan atau tanpa garis retrace.
1 - Mengukur + B di kolektor output RGB - harus memiliki kurang lebih tegangan yang sama di kolektor. Melihat bagaimana hal itu dilakukan di bawah:
2 - Jika salah satu dari mereka adalah dengan tegangan rendah pada kolektor - Uji kekuatan resistor metalfilme;
3 - resistor baik - tes dingin transistor atau menggantinya dengan posisi lain;
4 - Transistor khas - Cabut resistor yang berlangsung dari transistor ke kolektor tabung. Jika menormalkan B + transistor kolektor, cacat adalah tabung atau soket korsleting internal;
5 - Lihat jika tegangan di dasar tiga output RGB sama-sama - jika salah satu dari mereka berbeda, kesalahan dalam kartu TV utama, mungkin CI melakukan itu semua.
SPOTTED SCREEN
Bintik-bintik terutama di sudut-sudut layar mungkin memiliki dua penyebab: Topeng bayangan ban dalam yang magnet (magnet dekat TV) atau pengungsi. Dalam kasus pertama Anda dapat menggunakan degaussing coil panduan untuk memperbaiki masalah. Dalam kasus kedua satu-satunya solusi adalah untuk mengubah tabung. Topeng bisa bergerak ketika TV mengambil jatuh dan tidak melanggar tabung. Lihat di bawah bagaimana mengetahui jika noda adalah karena magnetisasi atau perpindahan dari masker:
SHADOWS OF SHADE
Ini adalah plat besi berlubang ditempatkan di dalam tabung antara pistol elektron dan layar. Fungsinya adalah untuk membuat setiap berkas elektron hanya mencapai pertandingan mereka di layar, menghindari kontaminasi warna (berwarna bintik-bintik). Berikut ini adalah aspek komponen ini:
Perhatikan bagaimana TV memiliki kumparan untuk demagnetize tabung topeng setiap kali TV dihidupkan.
TAIL OF COMET
Cacat ini disebabkan oleh pipa lemah atau ionisasi internal. Satu-satunya solusi adalah mereka kembali.
Gambar yang berkaitan dengan cacat yang disebutkan di atas:
Tidak ada komentar
1 Komentar
Tidak ada Komentar
Tidak ada Komentar
Tidak ada Komentar
Artikel ini dimaksudkan untuk memberikan penjelasan singkat dan banyak cacat yang nyata ditemukan countertops dalam kehidupan kita sehari-hari. Model terdiri dari chassis ini meninggalkan garansi 5 tahun dan pasti akan muncul dalam bantuan teknis khusus.
Ini mencatat bahwa rencana U14 dasar dimulai dengan U13 dan kemudian U14, 14R, U15, U16 dan U17 menggunakan mikro 2 in 1 (2 in 1) keluarga TMPA88xxxx, dalam artikel ini kita akan berbicara terutama dari U14 dan topik masa depan kembali ke U13 dan kemudian terbaru yang kami akan menyebutkan hanya beberapa keanehan entres Anda. Saya meminta pembaca untuk lebih memahami teks silakan diagram di atas.
PRIMARY SUMBER (Gambar 1) berdasarkan Q 801cuja mulai awal adalah melalui R 860 100k pada pin 5 (V di). Pin 6 (FB / OLP) memiliki rangkaian osilator R 877, C880, C 879. Pin 7 (OCP) adalah perlindungan dari pin ini sekarang merasa konsumsi berlebihan dan mematikan daya sepenuhnya, contoh klasik adalah ketika kita output horisontal singkat. 876 OR sangat penting untuk menjadi tepat nilai adalah bahwa dia referensi terangsang untuk pin 7. Pin 1 dan 3 memiliki transistor MOSFET internal ke IC.
Sumber ini sangat baik, tidak hanya sumber untuk rangkaian secara keseluruhan, trek PCI baik tidak seperti produsen lain yang menyedot jalur las datang bersama-sama (baca philips), memiliki beberapa cacat di primer sebelum jumlah besar sudah melihat. IC akun Q801 dan melakukan pekerjaan dengan baik, tetapi ketika Anda pergi ke luar angkasa mengarah sepanjang D876, D877. Sangat berhati-hati dengan R 875 0,20R dengan 5% toleransi, ketika sumbernya berubah bersiul atau tidak bekerja, karena nilai rendah cheapie yang berantakan dengan x1 skala atau baterai rendah tidak pernah mengukur yang benar. Meskipun belum terjadi padaku, teknisi pabrik melewati ujung yang membuat sumber wasit C875, 876 dan 877. Jika ada bersiul atau kicauan sebanyak mengatakan hanya di STBY solusinya adalah untuk mengubah C 880 10K ke 100K.
Gambar 1
SUMBER SEKUNDER (gambar 2) Dilema terbesar adalah untuk selalu tahu di mana kesalahan terletak pada sumber atau beban. Saat ini dengan sumber-sumber yang tidak bergantung pada jenis horizontal pulsa eksternal, itu adalah sebuah keajaiban menganalisis, meskipun kita memiliki tumit Achilles beberapa 'mengganggu kita, seperti yang akan kita lihat.
Gambar 2
B + 113V diperbaiki D 883 sementara makan keluar horisontal, mengambil referensi melalui R 830 pin mikro 1 yang akan dipantau lebih tegangan (perlindungan). Baris yang sama ini menerima sampel dari pin 9 Fly kembali, yang dalam hal ini adalah merasakan kehadiran B + tinggi atau sesuatu yang melebihi horizontal defleksi pin 1 memicu pin 60 dan bermain sumber untuk perlindungan STBY berbentuk dan memotong mulai osilator HVCC 9V. Setiap kali pin 60 di atas 1 sumber va pergi ke STBY, baik dengan mematikan melalui remote control atau perlindungan dari pin 1, dalam kondisi baik pin ini bekerja antara 1,4 sampai 1,7 V. Dalam operasi yang tepat pin 60 akan membuat mengemudi atau memotong Q 432 untuk melepaskan keberangkatan 9V HVCC dari osilator horisontal, Q405 9V untuk langkah lain dan Q 880 foto coupler. Dapatkan pintar dengan R 830, R831, RA16 dan CA20 adalah salah satu perubahan bisa menipu perlindungan dengan tingkat tegangan yang lebih tinggi atau lebih rendah di pin micro 1.
B + V 21 D 887 akan distabilkan oleh Q 430 di 9V, transistor ini adalah bahwa terkenal yang memanas ketika dioda D 448 terbuka, kita akan membicarakannya nanti. Juga akan diatur 5V melalui Q 840 di U 14 R menggunakan KTC 3209 transistor (salah satu yang pergi ke gym dan kurus) yang pendek dan mengirimkan 21 volt ke depan dan melakukan kerusakan besar, saya kembali ke subjek kemudian .
B + 15V D 885 sudah terkenal memberikan terbesar mengalahkan teknisi daun sumber tidak bekerja ketika output audio IC membuka paruhnya. Jika kita menganalisis pin 13 dari transformator pasokan adalah GND dari output audio di sini disebut S. GND. Jika output audio berhenti baris ini pin 13 dari transformator tidak mengikat dan tidak menghasilkan + B 15V pada pin 12 dan akibatnya meninggalkan tanpa makanan pin 1 dari coupler foto, Q 405, Q 422 Q 423, jadi kami memiliki unit mati.
Perhatikan bahwa untuk pekerjaan sumber harus memiliki 0V pada basis Q 432 dan Q 880 yang terakhir akan memicu foto coupler Q 862 yang akan menyebabkan pin 6 Q 801 (STR) chassis ini ketika akan STBY sumber akan menjadi sekitar 80 v.
Mengambil tindakan pencegahan yang diperlukan seperti penghapusan output transistor M dan dari pin 60 mikro dapat dengan aman menerapkan massa singkat atas dasar salah satu dari dua Q 432 dan Q 880 transistor yang kita akan tahu apakah sumber ok atau tidak .
Untuk mengakhiri bab ini ketika di jaringan 220 sumber adalah di STBY dan 127 adalah perubahan C yang normal 887 100/16 100 / 25V dan R 840 dari 3K6 untuk 2k2.
HORIZONTAL, ini 14 U chassis dan lainnya berikut, adalah mentimun terbesar dipanen yang memberi sakit kepala, terutama untuk layanan resmi. Saya mengacu pada transistor terbakar keluaran horisontal BU 808DFI. Sudah saya mendapat kasus di mana orang miskin telah menempatkan seperti wastafel besar yang harus mengikatnya untuk merajut pemikiran kinescope bahwa itu adalah kurangnya disipasi. Pembakaran transistor ini terkait dengan beberapa faktor dan bahkan kualitas mereka sendiri, yang diperbolehkan gradien harus memiliki melingkar menunjukkan perbandingan dua foto yang menyatakan bahwa transistor BU808 suatu bagian tertentu harus dibuang. Kata ini juga digunakan untuk ini dan merek lainnya. Lihat Gambar 3 di bawah ini.
Jika Anda membeli di atas, JANGAN membeli jika Anda suka gambar di atas.
Dalam 14 U chassis ini, beberapa perubahan telah dilaksanakan oleh produsen untuk menghindari pembakaran transistor ini. Menambahkan kapasitor C di 463 posisi yang tidak muncul dalam skema tetapi direncanakan di pci, 100K (SMD) di dasar Q 404 massa. Poliester Catatan yang bekerja terbaik di posisi ini. Perlu dicatat bahwa batch pertama dari chassis ini kapasitor ini hanya ada posisi dan banyak lainnya itu ada dengan nilai 2k2 ragu mengganti langsung oleh 100K. Modifikasi lainnya adalah mengubah R 426 nilai 0R47 dan menghapus JP 001 jumper di dasar Q 404 dan bukan menempatkan panggilan kumparan kejutan TEM 2011 yang disediakan oleh produsen yang kode saham adalah 456.606, itu adalah kejutan hanya ferit tipe yang ditemukan dalam transistor terminal. Perhatian untuk tidak menempatkan apapun karena efek induktansi dan sebagai saran untuk mengubah nilai C 419 dari 47 / 50v 47 / 100V. Lihat Gambar 4.
Seperti yang kita lihat, perubahan pada tahap ini adalah penghapusan sopir transformator dan digantikan oleh transistor Q 403 STX 112 yang tidak memiliki setara dikenal dan tidak ada ukuran yang baik sebagai transistor bipolar, pengukuran tradisional di kisaran ohmic tidak mungkin. Bahkan, penghapusan driver transformator telah direvisi, U17 chassis yang terbaru dalam keluarga kembali ke tua yang baik trafo driver.
Ketika tertangkap transistor M korsleting membuat umum untuk menghindari pengembalian yang adalah pertukaran langsung juga Q 403 dan Q 406, jadi saya tidak punya masalah yang lebih, tentu saja selalu mengawasi kualitas transistor output yang tidak harus menjadi sosok yang sama 3.
Mentimun lain yang telah meletakkan rambut banyak orang adalah D 448 yang terkenal yang membuka sebentar-sebentar dan tidak ada ukuran yang baik seperti itu terjadi hanya ketika beroperasi. Kira-kira kita bisa melihat baris ini, kita memiliki D 449 yang menerima tegangan dari Q 430 9v HVCC yang awalnya juga bertanggung jawab untuk memberi makan Q sopir 403. Setelah menghasilkan tikar dan sekunder tegangan pada Fly kembali pin Anda 7 akan 12v diperbaiki oleh D 448 dan hampir mengabaikan D449 yang masuk ke pengadilan. Dalam kasus cacat di D 448 semua orang yang kutemui terbuka dan dengan demikian meninggalkan D449 bekerja sendirian pada kekuatan pengemudi dan Q 430 pekerjaan di luar batas, jadi ini yang menjadi sangat panas dan mengubahnya ketika membuka jika Anda memiliki di tempat transistor KTC 3309, menempatkan 2SC 2655 juga mengakui sejenisnya. Sebagai dioda ini biasanya terbuka hanya ketika berjalan ini, Anda harus memantau tegangan pada katoda yang harus selalu 12V, jatuh ke 9V adalah D448 terbuka dan TR 430 Q didih. Dioda ini adalah luka bersih dan D di posisi 448 dan 449 Anda akan menemukan dengan Commercial Kode D1NL20U dan FR 104. Pada bulan Maret tahun ini (2006) produsen terkirim hanya menggunakan D1NL20U dan jika Anda membeli sebuah kode saham yang berwenang adalah Terutama 457320. telah digunakan di kedua posisi tersebut 4F1 tua yang baik / atau 10 BY 96 dan tidak kembali.
The terbang kembali ketika datang singkatnya juga membawa serta beberapa komponen sejalan ABL, biasanya membuka R 227 R 408 dan R 218 di pin mikro 27. Saya juga telah mengambil C 226 dengan cacat tanpa FBT pendek. Dalam prakteknya ketika Anda menemukan tampilan singkat FBT di seluruh baris GLA dimulai dengan klasik yang di sini adalah C445.
VERTIKAL, IC itu sendiri yang rusak atau dingin pengelasan. Berbicara tentang pengelasan dingin, itu sering terjadi di kedua titik wastafel menghasilkan suara atau menutup layar. C 314 kapasitor pada pin 1DO Q 301E C 301 di mikro pin 15 (V saw) mengganggu sedikit, menghasilkan beberapa jalur pada gambar atau layar tertutup sepenuhnya, semua saya dapatkan adalah sebentar-sebentar dan tidak ada gunanya untuk mengukur pertukaran langsung. Aku punya dua kasus di mana Teco tico dan harus bekerja sedikit lebih keras. Vertikal ditutup dan masalahnya adalah di tuner, sehingga bahkan varicap yang pin 7 adalah korsleting dengan massa membunuh 5V berasal dari Q 421 regulator yang akan memberi makan pin 44 mikro YC dan tuner itu sendiri. Cacat lain adalah aneh U kumparan 103 yang sebentar-sebentar membuka dan memotong kekuatan pin 36 dari IC 501. Micro sudah memiliki beberapa kasus di mana tegangan mikro B + yang dihasilkan oleh regulator 5V 421 Q adalah sekitar dari 3,8v dan IC 501 sebagian hangat banyak dan vertikal ditutup penyebabnya adalah mikro itu sendiri. Masalah dalam baris ini dari 5 volt dari Q 421 dapat membuat vertikal dekat kecurangan teknis, sangat berhati-hati dengan R 317 dan R 316 dibuka atau berubah. Q 405 ketika memanaskan dari cacat yang juga trik seperti di vertikal dan juga membawa ke waktu meninggalkan layar gila, hanya mengukur 9V penerbit tegangan jatuh dan memiliki lem kuning di D 412 keluar dan ganti dioda.
Q IC 301 dapat digunakan TDA 9302H atau STV 9302A menurut modifikasi yang disarankan di bawah
Gambar 5
MICRO seorang pria yang dari waktu ke waktu membuat banyak rekan membayar monyet, memiliki rekan yang micreiro sejak lahir, hampir tidak membuka kantor menempatkan ibu jari di atas kedai sudah miskin dan: Microooooooo. Chassis U13 seterusnya mulai digunakan untuk keluarga TMPA 88xx, seperti teman, orang-orang baik dan melakukan segala sesuatu. Di LG saya mendengar dan di sini saya menjual ikan mereka membeli, memiliki beberapa kasus penting dalam model layar yang lebih besar hanya bertukar mikro dan memori direkam oleh mereka, belum terjadi padaku, buruk jika itu terjadi kami akan mencoba segala sesuatu (saya tidak berarti MICRONAS ). Saya tidak akan mengomentari pin ini TMPA 88xx mikro, karena layanan manual penuh berjalan di internet dan memiliki semua fungsi yang dijelaskan, bagian yang sulit adalah membaca staf, beberapa orang melakukan hal ini dengan manual di tangan dan datang ke forum untuk bertanya cara memasukkan modus layanan. Sebagai cacat dalam mikro, berikut adalah beberapa:
- Atur ulang mikro yang terbentuk dalam IC Q 841 SMD, selalu mengawasi ketegangan yang keluar dari pin 4 saat menghubungkan, sudah aku menangkap beberapa kasus butuh untuk melepaskan 5V. Pemula harus tahu bahwa mikro untuk bekerja harus dalam aksi kondisi awal berikut: 5V pasokan dalam kasus chassis ini adalah pin 9 dan 55. ulang pin 5 di kedua ON dan STBY harus 5V. Guru osilator pada pin 6 dan 7. Dimana mencatat bahwa pin 1 (perlindungan) harus di bawah 2 kasus bertentangan V akan mengirimkan pin 60 untuk STBY.
- Kasus di mana 5V ini sekitar 4,1V dan dipanaskan, delisgando kekuatan pin peningkatan ketegangan.
- Tidak ada R output ke tabung gambar, tetapi menjadi pintar dengan resistor SMD terhubung pada pin 50, 51 dan 52 terbuka sangat sering dan R 914, 921 dan 928 di kinescope PCI.
Berbicara masih dalam mikro, berbulu gejala apapun untuk menangkap dalam chassis ini dan semua pengukuran biasa diperiksa, tidak berpikir dua kali, RESET MEMORY THE. Hal ini diketahui bahwa banyak yang takut untuk melakukan operasi ini karena harus mengulang nanti, kejahatan adalah semudah mengambil permen tangan anak. Penyesuaian harus dilakukan melihat deskripsi di layanan manual adalah:
- Item 1,2 dan 3 RGB terputus,
- 04:05 white balance atau skala abu-abu (untuk yang lebih muda) di G dan B driver,
- Ketinggian vertikal 43 HIT,
- 45 posisi VP 60Hz vertikal,
- 47 Vlin linearitas vertikal,
- 102 tunr,
- ITEM 108 OPTM1 sebagai ritme dalam manual, jika tidak diredam, tidak melupakan bahwa beberapa data ini dibuat di S atau mode D, lihat manual yang menjelaskan semuanya. Jika tidak lupa beberapa, ini akan menjadi yang paling penting, yang lain default.
Gambar 6
Gambar 7
EKIVALENSI MICROS: lihat gambar di bawah bahwa ada 3 komputer dengan kesetaraan langsung menjadi TMPA8813CPNG3RP2, TMPA8813CPNG4K95ZN dan TMPA8813CPNG4K95ZNS ini 3 kebutuhan tidak ada modifikasi, buruk ada ruang yang perlu koreksi dalam rangkaian sesuai dengan tabel dari Gambar 8 dan angka pci bawah .
Gambar 8
MEMORY, selalu menyedihkan bagi mereka, meskipun memiliki keuntungan dari biaya cheapie dan hanya delapan terminal. Telah mereka cacat klasik, seperti, layar putih atau hitam, ditutup vertikal, horisontal jatuh di mana tidak mungkin untuk RESET, kemudian mulai memori ressoldando dan RA 61 dan 62. Jika Anda tidak memecahkan Swap memori yang dapat setiap 8K , BRA24C08, M24C08, X24C08, XL24C08, MN24C08 atau ST24C08, adalah di tempat untuk memiliki akhir 04 dapat menempatkan 08 tanpa masalah. Jika Anda memiliki EEPROM burner lebih baik, hanya berhati-hati karena internet memiliki file dengan setiap bit gila. Dalam Toshibas tidak perlu untuk merekam, karena merupakan sepotong kue untuk memprogram ulang melalui service mode. Sebelum mengganti memori dalam kasus yang disebutkan di atas jangan lupa untuk menganalisis sirkuit biasa.
Penutup ini bagian dari mikro dan memori, sangat berhati-hati ketika sumber utama menerima sengatan listrik dan membakar STR. Aku punya banyak kasus di mana Q 840 transitor melakukan + pokok B 5V pendek, ketika posisi ini digunakan transitor KTC 3209 (yang kurus), sehingga tegangan 5V naik di atas 15V dan berikut membakar komponen: D876, D877, MICRO, MEMORY, TUNER, Q 841, Q840, Q842, D840, DB30 dan Q 421, adalah mereka yang terjadi padaku, meskipun Anda mungkin membakar lebih banyak, caprichem dalam anggaran.
SPOT fungsi sirkuit ini dengan cepat debit kinescope sebaliknya Pengguna untuk mematikan tv akan melihat titik atau bola bercahaya pada layar. Efek ini disebut emisi sekunder. Buruk jika kita melihat skema, atau lebih baik dari itu, berbicara tentang desain sebelah memiliki gambar dari PCI disebut SPOT. Berikut muncul pertanyaan, Anda dapat menemukan atau tidak PCI ini dipasang secara vertikal seperti yang disarankan oleh gambar Gambar 9.
Gambar 9
Yang akan menghubungkan ke soket (konektor) disebut PS01 seperti dalam skema ini. PCI utama Anda tidak akan menemukan lubang di PS01 dan melihat bahwa plak adalah tempat dilas pada lubang HF 01 yang akan menjadi modul (IC) Radio FM opsional di chassis ini memiliki dengan atau tanpa FM Radio. Ketika PCI SPOT tidak ada (kami memiliki radio FM) dan komponen yang sama akan dipasang pada desain PCB utama yang selanjutnya disebut Unggulan tuner FM, seperti yang ditunjukkan pada gambar 10.
Gambar 10
Hal ini dibentuk oleh Q 612, D612 dan GD 62 singkat. Berhati-hatilah untuk tidak mengabaikan komponen ini berada di PCI tuner utama di wilayah dekat sisi PCI. Jelas jika SPOT PCI eksternal ada mereka akan di dalamnya.
Sirkuit SPOT dipicu setiap kali ada kekuatan off yang akan membongkar C 612 dan polarizr Q 612 dan Q 906 yang terhubung di Blue meriam di PCI cinecopio. Sangat mudah untuk melihat karena sirkuit SPOT menjadi rusak membuat langsung memicu Cannon B dan akibatnya layar biru.
Perhatikan juga bahwa pin mikro 56 (mute) selain polarisasi dasar Q 611 dan Q 631 memiliki koneksi dengan sirkuit SPOT, itu dibenarkan untuk mencegah disconnect atau menghubungkan TV terjadi bahwa kebisingan di speaker, jenis "tucc tucc", mudah untuk memahami alasan untuk "tidak ada audio" terjadi ketika sirkuit SPOT rusak, layar biru dan tidak ada audio, mengambil teknisi untuk perdagangan mikro, memori dan tuner tidak perlu.
BLUE SCREEN Langkah pertama adalah untuk menonaktifkan menu pengguna, jika terus berlanjut putuskan Q 906 di kinescope PCI pasti jika masalahnya bukan di B. Cannon Jika layar standar dengan gambar, komponen yang memberikan lebih banyak cacat adalah: sendiri Q 906 (80%), Q 612, D612 dan GD 62 pendek (yang terakhir mungkin jumper di tempat dioda) pada alas tiang atau lain SPOT PCI eksternal.
RGB, cacat yang terjadi lebih dalam R 230229228 baik SMD pin 50, 51 dan 52 mikro, dan PCI TRC R 914, 921 dan 928 juga SMD, dan jika Anda beruntung mikro itu sendiri.
Saya harap informasi ini berguna untuk Anda, didasarkan pada chassis U14, membuat baik membaca berikut skema. Seri artikel ini juga berfungsi untuk chassis U13, U14R, U15, U16 dan U17 yang memiliki sedikit perbedaan dari U14 tersebut.
Seperti semua cacat sini dilaporkan adalah cacat nyata atau perubahan yang disarankan oleh produsen, akan membentuk dasar kali kesulitan teknis.
Perlu diingat bahwa semua keterangan didasarkan pada versi MONO
Lebih Troubleshooting tips:
Solusi cacat Model
TV Toshiba 2987 Dengan garis retrace dan off Solusinya adalah salah satu
resoldagem umum dalam tabung pci.
20A82 VAS tidak bekerja dan setelah mengubah fly-back adalah brillho yang
mulai. Komponen Swap terhubung ke ABL pin fly-back
Toshiba 2056 saya mengambil liga ini tidak benar-benar mati toshiba, atau
Standy-by dipimpin acendia.Analizando aku menyadari bahwa B + 5v adalah
terlalu rendah dan regulator (5v) saya sangat pemanasan. Berikut
garis 5V harus pin mikro 42, ada ada 6v2 zener, yang
Dia singkatnya. Aku berubah dan tv bekerja dengan sempurna ok?
TIP disampaikan oleh: Laureano
TV's-1022HAV / 1484HAV /
2084HAV / 1485HM / 2085HM /
2087HMS / 2086HMS BURNS, PEMANAS ATAU TIDAK SWING TRANSISTOR Q404
(BUH315-NE 587 207 OR 2 SD 1877) Sasis U13 transistor Q404 digunakan,
Hal ini dapat baik BUH315 atau 2SD1877, sementara menghormati nilai
resistor R444 dengan transistor masing-masing. Setiap perubahan nilai
resistor terletak antara basis dan emitor dari Q404 menyebabkannya
tidak ayunan benar, menyebabkan pemanasan dan pembakaran
sama. Kami meminta Anda untuk selalu memeriksa nilai R444 resistor digunakan dalam
alat apa pun alasannya di pintu masuk toko, untuk menghindari
kerusakan berikutnya yang lebih tinggi. Q404 (BUH-315) PENGGUNAAN RESISTOR POS.ESQ. R444 (
33R). Q404 (2 SD-1877) PENGGUNAAN RESISTOR POS.ESQ.R444 (56R).
Beberapa Cacat informasi teknis vcx 687/688/791/792 C508 TIDAK ON
C545 TIDAK PADA DRUM C542 TIDAK ON OC / R C371 C325 IMAGE TANPA TAPE
NO IMAGE TAPE C323 TANPA TAPE IMAGE TANPA C348 C351 TAPE IMAGE
NO COLOR C322 TAPE NO IMAGE dan RF C326 TAPE NO IMAGE dan RF Catatan
C542e C371 DE SAO 680pf lain dari 0,1uf
Fax Toshiba, Model 4700 layar dan keyboard tidak bekerja. Mungkin
Kapasitor C1 dari 10x50v yang FIVA dalam sumur di sebelah piring Keyboard
konektor. semburan dan kebocoran bersih ke piring. Atau dalam kasus yang terakhir yang ic2
(t7778a) yang juga duduk di papan kunci.
147CR NO PICTURE, NORMAL DAN FUNGSI ON SCREEN SUARA Pertama
memeriksa tegangan pada transistor output video. Perhatikan bahwa tidak
ada ketegangan pada basis transistor ini. Basis yang terhubung ke
pin 22, 23:24 IC (IC501) ketegangan .test di pin lain dari IC dan
mereka akan normal, tetapi dengan sedikit penurunan pin 17.
Menggantikan CI dan fungsi televisi normal.
TVC2056 TIDAK BEKERJA, HANYA LIGHTS The STAND-BY LED TV tidak
menyala saat menekan tombol ON pada remote control. Periksa
Tegangan suplai, akan normal, tetapi tidak ocilador horisontal
Ia bekerja karena tidak ada pasokan listrik ke sirkuit itu. Ini
Listrik berasal dari sumber, dan melewati sebelum sirkuit drive,
dikendalikan oleh mikroprosesor (ICA01), dalam kasus di mana switch-TV
remote control. Dalam rangkaian ini, untuk menghubungkan TV, tegangan pada pin 16
Mikro di 0V, pemotongan (QA17) dan (Q810) yang memungkinkan tegang
untuk menjenuhkan 114V (Q809) mengirimkan 20V tegangan untuk osilator
horisontal. Periksa ketegangan di transistor ini dengan pin 16
mikro di 0V (di TV) diketahui bahwa (Q809) karena estácortado singkat
ditemukan di (Q810), yang mengalihkan tegangan basis (Q809) untuk
massal. ganti (Q810), dan TV akan berfungsi secara normal.
TVC160. Sekali MATI. Bila daya dihidupkan, apena yang
Sumber + B (95VCC) bekerja, dan ketegangan ini tidak mencapai kolektor
horisontal transistor keluaran (Q404) 2SD1427. menganalisis rangkaian dan
dicatat bahwa resistor (R411) terlalu panas, yang merupakan kemungkinan
masalah bagi transistor (Q402) .Continuando mematikan TV
jaringan dan kemudian menghapus transistor sirkuit, dan perhatikan bahwa he he
Hal ini menyajikan kebocoran antara emitor dan kolektor. Ganti (Q402), dan
TV akan berfungsi secara normal.
TS-147 Ripple pada C-810 gambar (240 uF 400 V)
TS-167 S / gambar c / suara C-902
Beberapa model Cacat gambar bergerigi seluruh layar default Penyebab
Elektrolit C-408.
TV2080E meningkatkan sendiri cacat suara adalah kunci (tombol kecil) yang
Itu selalu tertutup, seolah-olah ditekan (vol +).
Mati TS-C-811 207 (10 uF 100 V) dan R-811 (220 K)
1470 Layar TV Hijau w / garis putih CI-501 (TA8718N) (* 2x)
TVC 206 Horizontal Garis Q-303 (2SB546A), Q-304 (2SD401A) dan R-330 (1,2 K)
Layar TC-1470 semua hijau dengan garis putih di seluruh gambar Beralih IC
501 memeriksa komponen yang terhubung ke itu juga.
TS-201A Cacat layar putih tanpa suara dan tidak ada penyebab C-116 gambar dengan melarikan diri
atau pendek.
10 IL Suara w / rendah C-613 volume (1 uF 250 V)
IL 16 Mati R414 (18 K)
Tidak ada suara IL 16 R613 (8,2 K)
TS-165 S / gambar, s / suara, gerimis C116 (0.022 uF)
Daftar gelap TV-2070 horizontal dan kecerahan kelebihan C-446
33ufx160V kering
TOSHIBA 142 VS saluran perubahan 01- teclasde tidak bekerja dan tidak ada karakter. Tombol OSD pengelasan rusak dan dingin dalam pertukaran mikro kunci dan ressoldagem pin mikro dan pci
TV TOSHIBA 2087 HU 13 ditutup vertikal, daya pemanas resistor. ikuti pin 6 flyback dioda dan output pertukaran dioda verticalem pendek dan output ci vertikal.
Televisi SEMP TOSHIBA 2091 U14 keluaran horisontal dalam perubahan singkat Q402, dan perubahan dalam rangkaian horisontal
TOSHIBA 2088 (I) M Hal ini di std.By Periksa C887, ganti R840 3,6 per 2k2
TOSHIBA 2998DS (LEM) ada Tunes IC Saluran 501 TB1231CN atau TB1238
TOSHIBA TV-2091 U15 Tidak ayunan R411
TOSHIBA 2083FAV-U11 kehijauan dengan garis-garis retraços R227 terbuka SMD-22K
TOSHIBA TV1485 (F) M Volume tidak bertindak melampaui indikator dasbor keempat dan menu hanya mengakses layar pertama pilihan Memory SMD
TOSHIBA U11 U11 Dengan suara, tidak ada gambar, tidak ada karakter, biru layar D901
TOSHIBA TV-2998EMS LEM2 Dengan menghubungkan tidak memiliki waktu, itu menormalkan setelah beberapa menit C213, C214
TOSHIBA TV -2090IAV U14 Mati D840
TOSHIBA 2998 Tv mati untuk mengoperasikan Q-301 TDA-9309 perlindungan, R-327, 3R3 / 2w
TOSHIBA 2995 Sumber tidak peduli C819
TOSHIBA 2987 (F) MS Mute Periksa D621 dan Q625
SEMP TOSHIBA Sumber U9 U9 tidak bekerja R861 560K diubah
SEMP TOSHIBA 2080E layar biru, s / video dan audio Periksa R 282 1k
Saluran SEMP TOSHIBA 2080E dengan gerimis Periksa R 163 5K6
TOSHIBA 2091 U15-U15 tidak bekerja, sumber tidak bergerak Kemungkinan penyebabnya, DZ876 dan CAP 864
TOSHIBA TV1451 U18 roco tanpa suara audio tidak speaker audio output dan bukan hanya unsolder dasar audio Q611 kembali ok.
Sumber TOSHIBA TV1451 CHASSIS U18 tidak memindahkan B + semua font comp rendah semua ok, itu adalah lagu plak EEPROM keberangkatan. ressoldei melacak EEPROM liberouu sumber.
TOSHIBA TV2087 HMS U13 Blue Screen tanpa karakter atau lemah Kemungkinan Penyebab Q612 bocor
SEMP TOSHIBA TV2996S dibutuhkan untuk menghubungkan foto coupler Pasokan
TOSHIBA 2998-Lem3 Lem3 vertikal 1 inci bomboleano ci tb1275an atau ang Yair
SEMP TOSHIBA DVD SD7050S mati solusi: perubahan resistor (R1) dan kapasitor (C8) dari papan kekuasaan dan dua kapasitor (C346, C345)
SEMP TOSHIBA 2996 Kesalahan selaras memverifikasi C101
TOSHIBA 2090 Pembakaran Transistor output horizontal C419 bocor
TOSHIBA PD2058 ada Liga R826 068R
TOSHIBA LEM5 LEM5 Gelap gambar C902
TOSHIBA TV-1484FAV Vertikal Tertutup SMD Resistor 470R terbuka
TOSHIBA U14R U14R gelap gambar. Bahkan meningkatkan kecerahan dan kontras, gambar yang gelap atau berubah terbuka R227
TOSHIBA 2083AAV U9 tidak ada gambar dan suara. tabung soket dengan kotoran, dan las patah pada panel belakang membersihkan soket, dan ressolda koneksi pin.
TOSHIBA TV-2091 U14R U14R Mati D876 singkatnya, STR IC W5753A
SEMP TOSHIBA U13 U13 Blue Screen Jatuhkan pin 19 dari pelat tabung, jika gambar muncul penyebabnya kemungkinan Q612
SEMP TOSHIBA TV-2091 U15 U15 FICA RED DENGAN HAMPIR DI VIOLET C 902. kinescope BOARD
TOSHIBA 3488 Vertikal ditutup sebentar-sebentar 7805 oleh varicap
TOSHIBA 3488 EMS Horizontal berbaring C214
TOSHIBA TV-1470E Hanya lagu koil saluran 2 AFT
TOSHIBA TV-1470E tidak selaras VHF Selectronic
TOSHIBA TF-2952 Off Q-830, C-805 dan C-913
TOSHIBA TVM-2066 Layar Bersih Periksa lasan Q830
TOSHIBA TV-2080 U5 Sumber rendah atau Mengambang D811
TOSHIBA TV-2080 ditutup D811 Horizontal - 1N4148 dengan optik
TOSHIBA U16 U16 hanya bekerja pada 220V di 110V tidak bekerja Periksa transistor Q430
TOSHIBA 2082BEAV Dengan menghubungkan gambar antena gelap dan suara yang C445 berderit, 22nF
TOSHIBA TV-1482 Rising dan menurunkan volume sendiri saluran Sentuh bocor Key
TOSHIBA TV2082 - U8 U8 Daftar Hitam di tengah C224 layar 10uF 50V-
U14 TV TOSHIBA 1490, 2090 off Q430 pemanasan sangat terbuka D448
TOSHIBA U14 dibutuhkan untuk menghubungkan C887 100MF 16V berubah
TOSHIBA TV-2998 ada waktu Horiz / vert C214 1mF Berubah
TOSHIBA MS6531 Mute Q802
SEMP TOSHIBA TV 485HM Pembakaran CTRL R876 dari 5653 680R
TOSHIBA TV2086 Kontras tidak bertindak R218 dan R327 berubah
Toshiba CT-14A10 gambar dalam setengah dan dilipat ke bawah 1uF C425
Toshiba 285D8W (D) Dibutuhkan waktu yang lama untuk boot (hanya LEED dari terhubung standby) Ketegangan dalam output, tidak ada menganalisis skema memiliki dua trafo menganalisis tegangan output dan mengubah C842 = 330mF / 25v
Toshiba 28N33D Ch.11AK37-11 Tidak terdengar defleksi, gelombang kurangnya drive horisontal. Penggantian R639 = 10K = 47nF C653, D407 = 1N4148 dan R246 = 2. 2K
Toshiba 28N33D Ch. 11AK37 ada tegangan pada output dari sumber. Penggantian sumber transformator.
Toshiba 2512DN Sedikit amp. vert. dan di inf dilipat. dengan tremideira. Setelah 1 menit. hitam layar C317 2,2mf 50V jauh dari vert IC. tersembunyi di bawah mod. EW
Toshiba 256T9W ada waktu V dan H untuk sinyal antena di AV ok Ganti terpilih cond. dalam tuner
Toshiba 28N14G Chassis CUC2130M saya tidak bisa gambar, ci 34.015 STV2248 hangat juga, mendeteksi tegangan suplai ci 8V tinggi, dengan 12 Volt Zener D5405 6,8 Volt
Toshiba 2812DN Vertikal ditutup sekitar rentang gambar, cas stabil dengan nitido cacat juga di Timur-Barat R424 pada modul untuk Timur-Barat (DS-1107), menghapus tb semua elektrolit pq modul mencuci hampir selalu sinyal (dan bau) stroke.
Toshiba tidak 2100RNT siaga BUX84 transistor (Q804)
Toshiba 2100RNT tidak terhubung TSL HR7669 + Transistor Q404 (ON4409) oleh 2SD1556
Toshiba 2563DN ada EW TA8859AP
Toshiba 28N14G ada EW R53072, R50048, STV9306
TOSHIBA 28N33D Dalam dingin diperlukan untuk fokus pada Dukungan KKR diganti (berkarat tapi tidak memecahkan masalah). Hati-hati membersihkan pin fokus dan dimasukkan silikon di TRC Cannon dasar plastik.
TOSHIBA 2812DN vertikal hanya membuka penuh setelah sekitar 15 menit, mengecek selama ini juga tidak benar E / W C374 CE / 220mF di E / W modul
TOSHIBA Vertikal 175R9D membentang Ganti C303, C317
TOSHIBA 37cm penggunaan AN5515 Jejak R312-1,2R / 1W berubah
TOSHIBA 175R9D Vertikal dilipat di bagian bawah Ganti C303 2,2uF 50v
TOSHIBA 2150TN Bukan dari apa-apa, R 4.7ohms 5W terbuka perubahan STR58041, R 4.7ohms 5W, 5.6V zener diode (lupa untuk mengubah dapat terbuka atau di c / c)
TOSHIBA TV 1478FM bekerja tidak menampilkan menu maupun karakter di layar 82K R820
TOSHIBA TV2998 IMS LEM5 garis retrace di bagian atas perubahan layar C308 tanpa batas "100mF / 50v."
SEMP TOSHIBA DVD-SD6082VK ada tampilan D510 dan D511
TOSHIBA TS -207 Kehilangan waktu cek R451
TOSHIBA U14 U14 membutuhkan waktu 1 menit untuk menghubungkan C887 - 100mF / 35v
Liga dan Toshiba 2996 dilengkapi dengan gambar membentang, yaitu, linearitas vertikal peregangan gambar. C305, dekat ci melakukan itu semua.
TOSHIBA CH14 Liga dan dilengkapi dengan horisontal menghadap IC8813 buruk.
U15 TOSHIBA TV-2084 ada video. Gambar dalam-dalam, hampir tak terlihat. Dan dengan layar biru bahkan di D901 / v singkat di papan trc.
TOSHIBA TV1495 hanya di stand-by Q430 dan STV9302.
TOSHIBA CT-2084 Mute Q612 pada slot pci (plak berdiri) korsleting.
TOSHIBA 2958 (M) FS vertikal lipat melakukannya = R310 dari 4K7 untuk 5K6 perubahan. Ubah Memory (vcen) 28-37 memasuki modus layanan "D".
TOSHIBA U4 memvariasikan T151 dan T152 selaras.
SEMP TOSHIBA TV2016MMS terdengar serak dan rendah di kedua saluran Q906 di papan kinescope
TOSHIBA MS6544CD tidak bekerja, dihapus layar IC901
TOSHIBA TV2084 FAV U11 Blue Screen, ditambah c / gambar kemudian pergi D901 = 1N4148
TOSHIBA 2070 Tidak ada daya + b 114v QA13 rendah singkat
TOSHIBA U14 U14 TIDAK HANYA angka BRIGHT RED C902 1n / 2KV DENGAN ESCAPE.
TOSHIBA 140 U8 VERTICAL TEGANGAN TERTUTUP DARI 25V NORMAL CI Q301
TOSHIBA 2958GFS FS5 VERTIKAL PENUTUP DARI 5 DETIK OFF D301 OPEN
TOSHIBA U6 TANPA KONTRAS CA66 10n PENDEK
TOSHIBA U10 VERTICAL SEMI TERTUTUP FIR HANYA 10 Cm TENGAH UP. C 301 EC 305 AMBOOS OF 1UF.
TOSHIBA U8 VERTICAL TERTUTUP C 301 1uF
TOSHIBA 2070 SUMBER TINGGI R824 15K OPEN.
TOSHIBA U10 TIDAK Tunes saluran D101 33V PENDEK.
Toshiba MS-6531CD TDA7294X2 DIBAKAR mengubah TIDAK DATANG AUDIO Q802 A107M OPEN
TOSHIBA U8 TANPA KARAKTER RB28 100K OPEN
TOSHIBA U10 TANPA CERAH DAN TIDAK ADA SUARA MIKROKONTROLER.
TOSHIBA TV1482 SUMBER TIDAK BEKERJA OPEN R861
TOSHIBA TVC 147 VERTICAL ROLLING R563 DIUBAH
TOSHIBA 1466SU SUMBER RENDAH SO SHORT 47v Q846.
TOSHIBA 1470 VERTICAL TERTUTUP DENGAN STRIPES DENDA DI ATAS. C303 2,2UF.
TOSHIBA U8 U8 TIDAK Tunes saluran TANPA KARAKTER (IE TANPA PULSE HORIZONTAL RB28 100K OPEN
TOSHIBA U10 U10 TANPA CERAH DAN TIDAK ADA SUARA DENGAN TEGANGAN TINGGI MIKROKONTROLER
TOSHIBA U16 U16 SUMBER MESIN NORMAL TIDAK BEKERJA (YANG TANPA TINGGI eringatan) C419 47uF / 50V. SOLD
TOSHIBA TVC147 SUMBER ZD819 dan ZD810 sangat rendah PENDEK
TOSHIBA U13 U13 TIDAK saluran Tunes AV EKSTERNAL NORMAL CA02 100pF PENDEK
TOSHIBA U4 U4 TIDAK HANYA angka BRIGHT RED C902 1n / 2KV DENGAN ESCAPE
TOSHIBA U16 U16 Off seperti solder dingin Periksa kristal X01
TOSHIBA TV-2083 AAV U9 U9 Mati C884 (220uF / 160V ) kelelahan
TOSHIBA TVC147-CR Gambar berayun secara vertikal Diode D820 Pasokan 9 volt
TOSHIBA TVC-147-CR Gambar berayun secara vertikal Diode D820 Pasokan 9 volt
SEMP TOSHIBA CT-2086 U14 U14 Mati Periksa RA08, RA05, R 0,864
TOSHIBA 2088 membutuhkan waktu 5 sampai 10 menit untuk mulai berosilasi C887 100 / 35v
TOSHIBA TV2093JA -U14 U14 AV input tidak bekerja Miskin Micro. Sinyal video tiba di pin 24. mikro
TOSHIBA U14 Ranges U14 dan sumber. B + 113v adalah dengan 77V. The 21V ke 5.6V. Dan pin 7 dari ci dengan 5V bukan 9V Q432 melarikan diri.
TV-SEMP TOSHIBA CHASSIS LEM7 - TV ini tiba dengan vertikal tertutup, mengubah output vertikal IC elektrolit dan menguji semua komponen perifer bekerja lebih dengan return dan terbuka garis di bagian atas layar!
Solusi-C301 di pin 15 dari IC 501 nilai aslinya dan membukukan 100k 10k, tv ini di bengkel lain untuk anggaran memberi banyak pekerjaan belum lagi ketegangan mental.
TOSHIBA TV 1455M - TV ini dihentikan karena D 806 / R2M singkat, saya mencari dalam font kecil dan tidak menemukan apa-apa, melakukan switch dioda dan disebut bergoyang dan kemudian memberikan sedikit klik dan berhenti. Aku memeriksa dioda dan telah menari lagi jadi aku pergi secara mendalam, desligei garis + B, menempatkan dioda lain dan berbalik cepat dan sama pada waktu yang sama dipanaskan dan kemudian menyimpulkan bahwa masalah itu masih pada sumbernya. Jadi aku kembali untuk mencari penyebabnya adalah D825 dengan bocor, saya berubah dan berbalik dan ada TV berjalan kecantikan.
Toshiba TV Model: 28W23B (11AK37 Chassis)
Untuk memasukkan menu layanan (service mode) tekan tombol menu dan kemudian urutan 4,7,2,5.
Toshiba TV Model: 198X6M
breakdown - terus menghancurkan output horizontal.
Solusi - Ganti C403 dan C408 kapasitor.
Toshiba TV Model:
28WD98B. Breakdown - tidak keluar dari siaga, garis 16V hanya memiliki 8V
Solusi - Ganti C872 (220uF, 50V)
TV Toshiba
Model:. 215R8N Breakdown - distorsi dalam vertikal
solusi - Ganti C317 (2.2uF, 50v) yang terbaik adalah untuk menempatkan 4.7uF a.
Toshiba TV Model: 210T6BZ
breakdown - suara yang menyimpang atau gangguan pada suara.
Solusi - Perubahan Q809, C866, C869, C864 dan memeriksa las di daerah.
Toshiba TV Model: 2863DB (C6SR Chassis)
Untuk membatalkan perlindungan TV ini menghapus D471 ini.
Toshiba TV Model: 3798DG (C8SS Chassis)
breakdown - Terdistorsi, masalah E / W
Solusi - Ganti dioda D461.
TOSHIBA TV2998 IMS LEM5
garis retrace di bagian atas layar
perubahan C308 tanpa batas "100mF / 50v".
SEMP TOSHIBA DVD-SD6082VK
ada tampilan
D510 dan D511
TOSHIBA TS-207
kehilangan sinkronisasi
cek R451
TOSHIBA U14 U14
membutuhkan waktu 1 menit untuk menghubungkan
C887 - 100mF / 35v
TOSHIBA 2996
Liga dan dilengkapi dengan gambar membentang, yaitu, linearitas vertikal peregangan gambar.
C305.
TOSHIBA CH14
League dan dilengkapi dengan menghadapi horisontal
IC8813 buruk
TV SEMP 1490 (I) AV U14 tidak mulai, tidak keluar dari siaga.
Solusi kesalahan: menggantikan C887 dan D431.
Toshiba TV2977 (A) Chassis SL SL-91
Defect tidak peduli.
Solusi Breakdown: Ganti Q404, R851 dari 220K.
TV SEMP Mod: TV 2958 (G) FS Chassis: LEM 7 FS5
Cacat liga dengan vertikal ditutup 2cm, dan segera setelah off
Solusi kegagalan: Ganti dioda D301 D1NL20U.
TOSHIBA U14
dibutuhkan untuk menghubungkan
C887 100MF 16V berubah
TOSHIBA TV-2998
ada waktu Horiz / vert
C214 1mF Berubah
TOSHIBA MS6531
Mute
Beralih Q802
SEMP TOSHIBA TV 485HM
Membakar STRG 5653
R876 dari 680R
TOSHIBA TV2086
Kontras tidak bertindak
R218 dan R327 berubah
Toshiba CT-14A10
gambar dalam setengah dan dilipat ke bawah
View C425
Toshiba 285D8W (D)
Dibutuhkan waktu yang lama untuk boot (hanya LEED dari terhubung standby)
Ketegangan dalam output, tidak ada menganalisis skema memiliki dua trafo menganalisis tegangan output dan mengubah C842 = 330mF / 25v
Toshiba 28N33D Ch.11AK37-11
Tidak terdengar defleksi, kurangnya gelombang horizontal dalam drive.
Mengganti R639 = 10K = 47nF C653, D407 = 1N4148 dan R246 = 2. 2K
Toshiba 28N33D Ch. 11AK37
ada tegangan pada output dari sumber.
Mengganti pasokan transformator.
Toshiba 2512DN
Sedikit amp. vert. dan di inf dilipat. dengan tremideira. Setelah 1 menit. layar hitam.
C317 2,2mf 50V jauh dari vert IC. tersembunyi di bawah mod. EW
Toshiba 256T9W
ada waktu V dan H untuk sinyal antena di AV ok
Ganti terpilih cond. dalam tuner
Toshiba 28N14G Chassis CUC2130M
saya tidak bisa gambar, ci 34.015 STV2248 hangat juga, mendeteksi tegangan suplai ci 8V tinggi, dengan 12 volt
D5405 Zener 6.8 Volt
Toshiba 2812DN
Vertikal ditutup sekitar rentang gambar, cas stabil dengan nitido cacat juga di Timur-Barat
R424 pada modul untuk Timur-Barat (DS-1107), menghapus tb semua elektrolit pq modul mencuci hampir selalu sinyal (dan bau) stroke.
Toshiba 2100RNT
Hal itu membuat siaga
Transistor BUX84 (Q804)
Toshiba 2100RNT
tidak terhubung TSL HR7669 + Transistor Q404 (ON4409) oleh 2SD1556
Toshiba 2563DN
ada EW
TA8859AP
Toshiba 28N14G
ada EW
R53072, R50048, STV9306
TOSHIBA 28N33D
Dalam dingin diperlukan untuk fokus gambar
TRC Dukungan diganti (berkarat tapi tidak memecahkan masalah). Hati-hati membersihkan pin fokus dan dimasukkan silikon di TRC Cannon dasar plastik.
TOSHIBA 2812DN
vertikal hanya membuka penuh setelah sekitar 15 menit, mengecek selama ini juga tidak benar E / W
C374 CE / 220mF di E / W modul
TOSHIBA 175R9D
vertikal membentang
Ganti C303, C317
TOSHIBA 37cm penggunaan AN5515
jejak horisontal.
R312-1,2R / 1W berubah
TOSHIBA 175R9D
Vertikal dilipat di bagian bawah
Ganti C303 2,2uF 50v
TOSHIBA 2150TN
Tidak apa-apa.
R 4.7ohms 5W terbuka perubahan STR58041, R 4.7ohms 5W, 5.6V zener diode (lupa untuk mengubah dapat terbuka atau di c / c)
TOSHIBA TV 1478FM
kerja tidak menunjukkan menu maupun karakter di layar
R820 82K
TOSHIBA TV2998 IMS LEM5
garis retrace di bagian atas layar
perubahan C308 tanpa batas "100mF / 50v".
SEMP TOSHIBA DVD-SD6082VK
ada tampilan
D510 dan D511
TOSHIBA TS-207
kehilangan sinkronisasi
cek R451
TOSHIBA U14 U14
membutuhkan waktu 1 menit untuk menghubungkan
C887 - 100mF / 35v
TOSHIBA 2996
Liga dan dilengkapi dengan gambar membentang, yaitu, linearitas vertikal peregangan gambar.
C305, dekat ci melakukan itu semua.
TOSHIBA CH14
League dan dilengkapi dengan menghadapi horisontal
IC8813 buruk.
SEMP TOSHIBA U13 U13
Blue Screen
Jatuhkan pin 19 dari pelat tabung, jika gambar muncul penyebabnya kemungkinan Q612.
SEMP TOSHIBA TV-2091 U15 U15
RED IS HAMPIR seolah-olah itu VIOLET
C902 CRT ON BOARD.
TOSHIBA 3488
Vertikal ditutup sebentar-sebentar
7805 oleh varicap
TOSHIBA 3488 EMS
Horizontal berbaring
Beralih C214
TOSHIBA TV-1470E
Hanya channel lagu 2
Coil AFT
TOSHIBA TV-1470E
tidak selaras VHF
Selectronic
TOSHIBA TF-2952
mematikan
Q-830, C-805 dan C-913
TOSHIBA TVM-2066
Layar Bersih
Periksa lasan Q830
TOSHIBA TV-2080 U5
Sumber rendah atau Mengambang
Periksa: D811
TOSHIBA TV-2080
ditutup Horizontal
D811 - 1N4148 dengan optik
TOSHIBA U16 U16
hanya bekerja pada 220V di 110V tidak bekerja
Periksa transistor Q430
TOSHIBA 2082BEAV
Dengan menghubungkan gambar antena gelap dan suara yang mendesis
C445, 22nF
TOSHIBA TV-1482
Rising dan menurunkan volume sendiri
saluran Sentuh bocor Key
TOSHIBA TV2082 - U8 U8
Daftar Hitam di tengah layar
C224 10uF 50V-
U14 TV TOSHIBA 1490, 2090
Off Q430 pemanasan sangat
D448 terbuka
TOSHIBA 2091 U15-U15
tidak bekerja, sumber tidak bergerak
Kemungkinan penyebabnya, DZ876 dan CAP 864
TOSHIBA TV1451 U18
tanpa suara audio roco tidak speaker output audio dan tidak
hanya unsolder dasar audio Q611 kembali ok.
TOSHIBA TV1451 CHASSIS U18
sumber tidak bergerak B + semua font comp rendah semua ok,
adalah lagu plak EEPROM keberangkatan. ressoldei melacak EEPROM liberouu sumber.
TOSHIBA TV2087 HMS U13
Blue Screen tanpa karakter atau lemah
Penyebab Q612 Kemungkinan bocor.
SEMP TOSHIBA TV2996S
dibutuhkan untuk menghubungkan foto
coupler Pasokan
TOSHIBA 2998-Lem3 Lem3
Vertikal 1 inci bomboleano
ci tb1275an.
SEMP TOSHIBA DVD SD7050S
Mati
solusi: perubahan resistor (R1) dan kapasitor (C8) dari papan kekuasaan dan dua kapasitor (C346, C345).
SEMP TOSHIBA 2996
Masalah dengan tala
Periksa C101
TOSHIBA 2090
Pembakaran Transistor output horizontal
C419 bocor
TOSHIBA PD2058
ada Liga
R826 dari 068R
TOSHIBA LEM5 LEM5
Gelap gambar
Ganti C902
TOSHIBA TV-1484FAV
Vertikal Tertutup
Resistor SMD 470R terbuka
TOSHIBA U14R U14R
gelap gambar. Bahkan meningkatkan kecerahan dan kontras, gambar gelap
diubah atau terbuka R227
TOSHIBA 2083AAV U9
tidak ada gambar dan suara.
Soket tabung dengan kotoran, dan las patah pada panel belakang membersihkan soket, dan ressolda koneksi pin.
TOSHIBA TV-2091 U14R U14R
Mati
D876 singkatnya, STR IC W5753A
TOSHIBA 2088 (I) M
Hal ini di std.By
Periksa C887, ganti R840 3,6 per 2k2
TOSHIBA 2998DS (LEM)
ada Tune Saluran
IC 501 TB1231CN atau TB1238
TOSHIBA TV-2091 U15
Tidak ayunan
Ganti R411
TOSHIBA 2083FAV-U11
kehijauan dengan garis-garis retraços
terbuka R227 SMD-22K.
TOSHIBA TV1485 (F) M
Volume tidak bertindak melampaui indikator dasbor keempat dan menu hanya mengakses pilihan pertama layar
memori MDS.
TOSHIBA U11 U11
Dengan suara, tidak ada gambar, tidak ada karakter, layar biru
Beralih D901.
TOSHIBA TV-2998EMS LEM2
Dengan menghubungkan tidak memiliki waktu, menormalkan setelah beberapa menit
Periksa C213, C214
TOSHIBA TV -2090IAV U14
Mati
Periksa D840.
TOSHIBA 2998
Tv perlindungan akting mati
Q-301 TDA-9309, R-327, 3R3 / 2w
TOSHIBA 2995
Sumber tidak berubah
Beralih C819.
Toshiba 2987 (F) MS
Bisu
Periksa D621 dan Q625
SEMP TOSHIBA U9 U9
Sumber tidak bekerja
R861 560K diubah.
SEMP TOSHIBA 2080E
layar biru tanpa video dan audio
Periksa R 282 1k.
SEMP TOSHIBA 2080E
saluran dengan gerimis
Periksa R 163 5K6
TV TOSHIBA 2089 (U13)
NO SYNC HORIZONTAL DAN VERTIKAL
CI Faztudo kotor CLEAR CI memecahkan masalah.
U14 TOSHIBA TV 2090 1490
PEMANASAN DAN BURN OUT HORIZONTAL
C419 47 / 50V CATATAN: ANDA HARUS MENGUBAH, TIDAK MENGUKUR DENGAN KEUNTUNGAN capacimeter.
TOSHIBA 1492 LAV U16
OUT HORIZONTAL DI PENDEK.
REPLACE C 440 OPEN.
SEMP TOSHIBA TV2051 U18
keluaran pembakaran horisontal
elektrolit kapasitor 47uF C419 / 63 beralih dengan 100uf / 63V.
TOSHIBA TV2083FAV U11
kurangnya comtraste / gambar gelap, sehingga melalui gambar dengan lampu keluar jendela dan pintu ditutup.
Abl sirkuit q keluar dari pin 8 dari TSH T461 ukuran perhatian pada pin 28 dari encotrei prosesor tb1238n -3V q akan 3 a6v memeriksa menemukan SMD R q: Jika r227encontrava terbuka menempatkan nilai yang sama lain (39K) masalah diselesaikan.
TOSHIBA TV2999KMS LEM, 6 LEM LEM 5, 7
DARK PICTURE
kapasitor GANTI C902
TOSHIBA 2982 MAV LEM 9
Tidak ada gambar atau suara di TV hanya pada audio dan video
Bertukar memori 24wc16 masalah diselesaikan.
TOSHIBA TV-2986S-2996S
Chiado NO SUARA standy-BY
C819 dari 47mf Kebisingan kelelahan di speaker stand-by dan B + 126v pasokan dengan nilai yang sama ketika terhubung, harus dengan 71v.
TOSHIBA 2083 U-8
tidak peduli dan pasokan memotong
C167, C182, C524, c224, C225, C301, c877, d161e D501.
TOSHIBA TV2157 AFS
layar benar-benar gelap
C902 dari (g2).
TOSHIBA TV2157NFS U18
dengan suara serak
unsolder dasar Q611 DAN Q631.
TOSHIBA 1491 U 14R
Led Tidak jumlah tidak mematikan kontrol memiliki b + layar font yang terhapus dengan meningkatkan escrem yang fyay belakang vc dicatat frame redusido.
Pertukaran resitor huruf R840.
TOSHIBA STV 9302 A
VERTICAL BOTTOM TERTUTUP.
DINGIN DI LAS R 421, 15 OHM. RESOLDA
TOSHIBA 28N04N CUC2032
Mati.
T60006 isolasi bocor Ganti isolasi.
TOSHIBA TV2998CSU
Off sebentar-sebentar.
Weld dingin di Ressoldar RA27 RA27 dan komponen dekat dengan mikro
TOSHIBA 1484 (G) U12
MATI TANPA + B
RESISTOR OPEN (2M2 OF R863).
SEMP TOSHIBA 2050MAV U17 U17
Dengan sisi gelap
Beralih Q840
SEMP TOSHIBA 2050MAV U17 U17
Suara Rendah Mendengkur
Ganti Q906.
SEMP TOSHIBA 2050MAV U17 U17
Dengan layar kuning, warna tidak akan menormalkan
Periksa Q906
SEMP TOSHIBA 2050MAV U17 U17
dengan audio bisu
cacat di EPROM pemrograman OPT2 22 OPT3 52 Dalam chassis U17
SEMP TOSHIBA U16 U16
Pembakaran STR5753 tanpa sebab yang jelas
DZ 876 5v6
SEMP TOSHIBA U18 U18
ada ketegangan + B font atau beberapa rendah 3
C865 dari 1nF.
TOSHIBA U11 U11
LED dan tidak menyala
Periksa TR Q432 DTC 124 EK HE IS A LOADED PNP 2SA1162-Y SMD.
TOSHIBA 1490-2090 U14
dibutuhkan untuk menyalakan
Periksa C807
TOSHIBA 2080
membentang layar atas dan ke bawah
Periksa C317 dan C303
SEMP TOSHIBA TV2998 DS
MUTE AUDIO Gambar berkedip
KAPASITOR C449.
TOSHIBA 2066MU U6A
ada caracters lambat untuk beralih saluran / dia telah bertukar saluran acak
mengganti RB28 yang dekat Fly-back.
LEMS TOSHIBA TV1998IMS
sedikit atau tidak ada gloss, bahkan dengan layar jenuh
C902 di piring tabung.
TOSHIBA TV 2083FAV U11 U11
tidak menangani saluran 6
memverifikasi memori
SEMP TOSHIBA 2080E 000
berjalan tapi dalam dua menit off dan menyajikan peluit
dioda 826 benar-benar korsleting.
Toshiba 2512DN
Sedikit amp. vert. dan di inf dilipat. dengan tremideira. Setelah 1 menit. hitam layar
C317 2,2mf 50V jauh dari vert IC. tersembunyi di bawah mod. EW
Toshiba 256T9W
ada waktu V dan H untuk sinyal antena di AV ok
Ganti terpilih cond. dalam tuner
Toshiba 28N14G Chassis CUC2130M
saya tidak bisa gambar, ci 34.015 STV2248 dipanaskan juga.
Saya mendeteksi bahwa tegangan suplai 8V ci tinggi, dengan 12 Volt Zener D5405 6,8 Volt
Toshiba 2812DN
Vertikal ditutup sekitar rentang gambar, cas stabil dengan nitido cacat juga di Timur-Barat
R424 pada modul untuk Timur-Barat (DS-1107), menghapus tb semua elektrolit pq modul mencuci hampir selalu sinyal (dan bau) stroke.
Toshiba 2100RNT
Hal itu membuat siaga
Transistor BUX84 (Q804)
Toshiba 2100RNT
tidak terhubung
TSL HR7669 + Transistor Q404 (ON4409) oleh 2SD1556
Toshiba 2563DN
ada EW
TA8859AP
Toshiba 28N14G
ada EW
R53072, R50048, STV9306
TOSHIBA 28N33D
Dalam dingin diperlukan untuk fokus gambar
TRC Dukungan diganti (berkarat tapi tidak memecahkan masalah). Hati-hati membersihkan pin fokus dan dimasukkan silikon di TRC Cannon dasar plastik.
TOSHIBA 2812DN
vertikal hanya membuka penuh setelah sekitar 15 menit, mengecek selama ini juga tidak benar E / W
C374 CE / 220mF di E / W modul
TOSHIBA 175R9D
vertikal membentang
Ganti C303, C317
TOSHIBA 37cm penggunaan AN5515
Jejak
R312-1,2R / 1W berubah
TOSHIBA 175R9D
Vertikal dilipat di bagian bawah
Ganti C303 2,2uF 50v
TOSHIBA 2150TN
Bukan dari apa-apa,
R 4.7ohms 5W terbuka perubahan STR58041, R 4.7ohms 5W, 5.6V zener diode (lupa untuk mengubah dapat terbuka atau di c / c)
TOSHIBA TV 1478FM
kerja tidak menunjukkan menu maupun karakter di layar
R820 82K
TOSHIBA TV2998 IMS LEM5
garis retrace di bagian atas layar
perubahan C308 tanpa mengukur 100mF / 50v.
TOSHIBA TS-207
kehilangan sinkronisasi
cek R451
TOSHIBA U14 U14
membutuhkan waktu 1 menit untuk menghubungkan
C887 - 100mF / 35v
TOSHIBA 2996
Liga dan dilengkapi dengan gambar membentang, yaitu, linearitas vertikal peregangan gambar.
C305, dekat ci melakukan itu semua.
TOSHIBA CH14
League dan dilengkapi dengan menghadapi horisontal
IC8813 buruk.
TOSHIBA TV-2084 U15
ada video. Gambar dalam-dalam, hampir tak terlihat. Dan dengan layar biru bahkan dalam / v
D901 singkat di papan trc.
TOSHIBA TV1495
hanya di stand-by
Q430 dan STV9302.
Toshiba TC-2084
Bisu
Q612 di Slot pci (plak berdiri) korsleting.
TOSHIBA 2958 (H) FS
vertikal lipat
melakukannya = R310 dari 4K7 untuk 5K6 perubahan. Ubah Memory (vcen) 28-37 memasuki modus layanan D.
TOSHIBA U4
berbagai lagu
T151 dan T152.
SEMP TOSHIBA TV2016MMS
terdengar serak dan rendah di kedua saluran
Q906 di papan kinescope
TOSHIBA TV1998IMS LEMS
sedikit atau tidak silau, bahkan dengan layar jenuh.
C902 di piring tabung fabiusmax
TOSHIBA TV 2083FAV U11 U11
tidak menangani saluran 6
memverifikasi memori
SEMP TOSHIBA 2080E 000
berjalan tetapi dengan dua menit off dan menyajikan peluit
Diode 826 sepenuhnya korsleting Higino
TOSHIBA TV1490 U14
mengambil + atau - 30
detik untuk menghubungkan C 419 47uF / 50V berubah Daniel
TOSHIBA TV1490 U14
ada kontras
Resistor SMD R227 30k
SEMP TOSHIBA TV2079FMS
semua layar merah muda tanpa gambar dan terkunci dalam saluran (hanya suara)
ini adalah model yang selalu datang ke bangku komponen solder sangat dingin, terutama IC dan transistor daya dan bahkan dial-varicap. Ressoldar setelah semua, memverifikasi operasi, jika tetap berlanjut memori 24C04 dipertukarkan, masukkan modus layanan dan mengatur parameter tb cfme model dan akan siap!
TOSHIBA TV2089IMS U14
Mute ... mengambil panggilan dan mulai diredam. Setelah hangat cukup siklus kekuatan suara pergi biasanya.
Cacat C887 100μFx35v (di capacimeter tampaknya normal).
TOSHIBA TV2916LMS LEM8
ALLOY kadang-kadang dan berdengung IS SUMBER, DAN BEBERAPA DO DAFTAR DARK ON SCREEN, DAN SAAT ON, OFF SOON SETELAH.
SUMBER FILTER CAPACITOR PRIMER C810 330 X 400V
TOSHIBA TV-2084 U15
ada video. Gambar dalam-dalam, hampir tak terlihat. Dan dengan layar biru bahkan dalam / v
D901 singkat di papan trc.
TOSHIBA TV1495
hanya di stand-by
Q430 dan STV9302.
Toshiba TC-2084
Bisu
Q612 di Slot pci (plak berdiri) korsleting.
TOSHIBA 2958 (H) FS
vertikal lipat
melakukannya = R310 dari 4K7 untuk 5K6 perubahan. Ganti Memory (vcen) 28-37 memasuki modus layanan "D".
TOSHIBA U4
berbagai lagu
T151 dan T152.
SEMP TOSHIBA TV2016MMS
terdengar serak dan rendah di kedua saluran
Q906 di papan kinescope
TOSHIBA MS6544CD
tidak bekerja, dihapus layar
IC901
TOSHIBA TV2084 FAV U11
Blue Screen, ditambah c / gambar kemudian pergi
D901 = 1N4148
TOSHIBA 2070
Tidak ada daya + b 114v rendah
QA13 singkat
TOSHIBA U14 U14
TIDAK HANYA BRIGHT RED angka
C902 1n / 2KV DENGAN ESCAPE.
TOSHIBA 140 U8
VERTICAL TERTUTUP
25V TEGANGAN NORMAL
CI Q301
TOSHIBA 2958GFS FS5
VERTICAL DITUTUP 5 DETIK OFF
D301 OPEN
TOSHIBA U6
TANPA KONTRAS
CA66 10n PENDEK
TOSHIBA U10
VERTICAL SEMI TERTUTUP FIR HANYA 10 Cm TENGAH UP.
C301 dan C305 AMBOOS OF 1UF.
TOSHIBA U8
VERTICAL TERTUTUP
C301 1uF
TOSHIBA TV1998IMS LEMS gloss rendah atau tidak ada, bahkan dengan layar C902 jenuh pada tabung papan fabiusmax
TOSHIBA TV 2083FAV U11 U11 tidak menangani saluran 6 memverifikasi memori
SEMP TOSHIBA 2080E 000 fonciona tetapi dengan dua menit off dan menyajikan peluit dioda 826 sepenuhnya korsleting Higino
TOSHIBA TV1490 U14 mengambil + atau - 30 detik untuk menghubungkan C 419 47uF / 50V berubah Daniel
TOSHIBA TV1490 U14 tanpa kontras resistor SMD R227 30k
SEMP TOSHIBA TV2079FMS menyaring semua pink, ada gambar dan terkunci dalam saluran (hanya suara) ini adalah model yang memiliki selalu ke bangku dengan banyak komponen solder dingin, terutama IC dan transistor daya dan bahkan dial-varicap. Ressoldar setelah semua, memverifikasi operasi, jika tetap berlanjut memori 24C04 dipertukarkan, masukkan modus layanan dan mengatur parameter tb cfme model dan akan siap! Eletronica ESTUDIER
TOSHIBA TV2089IMS U14 Mute ... dibutuhkan untuk mengubah Butuh panggilan dan mulai diredam. Setelah hangat cukup siklus kekuatan suara pergi biasanya. C887 100μFx35v cacat (di capacimeter tampaknya normal). littlecarlos
TOSHIBA TV2916LMS LEM8 ALLOY kadang-kadang dan berdengung IS SUMBER, DAN BEBERAPA do list DARK ON SCREEN, DAN SAAT ON, OFF SEGERA SETELAH. CAPACITOR FILTER PRIMARY SUMBER C810 330 X 400V amsmariano
TOSHIBA CM7235CD Micro Sistem Toshiba CM7235CD membakar trafo Model Sistem Micro Toshiba CM7235CD dengan transformator daya sepenuhnya korsleting. Tanpa skema, saya diuji dioda penyearah dan output IC. Seperti yang ditemukan ada yang salah saya mengirim roll (tidak ada penggantian). Aku membayar 55,00 untuk layanan dan disebut naik asap dan transformator goreng tepat waktu. Saya pikir reel memiliki M .... kabel utama dan kembali ke sana. Saat ia sudah melakukan yang seperti saya disampaikan pada waktu dan memastikan bahwa yang akan dibakar itu akan menjadi singkat di negara sekunder koil eksternal. Sekarang hati-hati, aku menelepon kekuatan transformator pertama ... semuanya normal ... sekunder memiliki dua busi ... pertama saya terpasang 4 kabel dipanaskan pada waktu. Saya telah memeriksa dan memiliki keramik disk kapasitor RC2 (47 nf) di pintu masuk dari dioda benar-benar korsleting. Masalah dipecahkan. Betapa sulitnya dapat menemukan menuliskan nilai-nilai kasus transformator seseorang perlu: Primer Black / Red 19TH merah / putih 59. Sekunder memiliki 5 gulungan terpisah: tegangan Diukur (a) dengan sisi dicabut dari rangkaian dan (b) dengan volume alat fungsi rata radio. Biru / biru 2,2O (a) 22,4vca (b) 21,5vca Red / vermelho1,0O (a) 16,5vca (b) 16,2vca Putih / branco1,4O (a) 5,2vca (b) 4 , 7vca coklat / coklat 9the (a) 32,7vca (b) 32,0vca Abu-abu / cinza2,2O (a) 19,1vca (b) 18,4vca littlecarlos
TOSHIBA TV-TV 2998EMS 2998EMS off dalam waktu kurang dari tiga menit TV -2998EMS itu pergi, selalu dalam waktu kurang dari tiga menit setelah gambar muncul. Jika Anda mencoba untuk menghubungkan tidak menanggapi perintah, kecuali Anda tinggal dicabut bagi mereka 4s klasik. Cacat C448 (33μFx160V) benar-benar habis. Dalam capacimeter saya hanya berukuran 2.9nF. littlecarlos
TOSHIBA 2987IMS LEM5 TV off setelah menyalakan ... dikurangi vertikal Model Tv Toshiba TV2987IMS perawatan Chassis LEM5 dan muncul gambar pipih di bagian atas dan lipat. Sekaligus menutup. Satu detail adalah bahwa hal itu tidak perlu menunggu mereka 4s. Itu sudah cukup untuk memicu daya kembali dan ulangi cacat. The 130V garis normal (ditandai 129,5V). The 27V baris hanya 23V, diuji etavam normal yang komponen garis kemudian berubah Q301 (TDA9309) dan TV kembali bekerja, tetapi juga dengan lipat, yang normal setelah beberapa menit. Jadi itu hanya menggantikan C308 (100μFx35v) yang menunjukkan normal capacimeter tapi sedang melipat penyebabnya. littlecarlos
TOSHIBA TV2015MM U17 switching power supply tidak bergerak tanpa ketegangan di sekunder C881 0,1 mf Lecram
TOSHIBA TV-2079FMS U11 U11 Hitam layar R447 Nuno RJ
TOSHIBA TS-209CR Vertikal berosilasi C304
TOSHIBA TV1483 U10-U10 ada kontras C446
TOSHIBA TV1490 U14 U14 off setelah +/- 30 menit Ganti Q405, Q430, Q422, Q840 Andrade Sequeira
TOSHIBA 142 VS 01- teclasde perubahan saluran tidak bekerja dan tidak ada karakter. Tombol OSD pengelasan rusak dan dingin dalam pertukaran mikro kunci dan ressoldagem pin mikro dan pci Eli
TOSHIBA TV 2087 HU 13 ditutup vertikal, daya pemanas resistor. ikuti pin 6 flyback dioda dan output pertukaran dioda verticalem pendek dan output ci vertikal. Eli
SEMP Toshiba TV 2091 U14 horisontal output yang korsleting Q402 perdagangan, dan perubahan miguelito sirkuit horisontal
TOSHIBA 2088 (I) M Hal ini di std.By Periksa C887, ganti R840 3,6 per 2k2
TOSHIBA 2998DS (LEM) ada Tunes channel IC 501 TB1231CN atau TB1238
TOSHIBA TV-2091 U15 Tidak ayunan R411
TOSHIBA 2083FAV-U11 kehijauan dengan garis-garis retraços R227 terbuka SMD-22K Iracy-RJ
TOSHIBA TV1485 (F) M Volume tidak bertindak melampaui indikator dasbor keempat dan menu hanya mengakses Pilihan layar pertama Memory SMD Renaldo
TOSHIBA U11 U11 Dengan suara, tidak ada gambar, tidak ada karakter, biru layar D901
TOSHIBA TV-2998EMS LEM2 Dengan menghubungkan tidak memiliki waktu, menormalkan setelah beberapa menit C213, C214
TOSHIBA TV -2090IAV U14 Mati D840
TOSHIBA 2998 mati TV untuk mengoperasikan Q-301-TDA perlindungan 9309, R-327, 3R3 / 2W Andrade Sequeira
TOSHIBA 2995 Sumber tidak peduli C819
TOSHIBA 2987 (F) MS Mute Periksa D621 dan Q625
SEMP TOSHIBA Sumber U9 U9 tidak bekerja R861 dari 560K berubah Andrade Sequeira
SEMP TOSHIBA 2080E layar biru, s / video dan audio Periksa R 282 1k Daniel
saluran SEMP TOSHIBA 2080E dengan gerimis Periksa R 163 5K6 Daniel
TOSHIBA 2091-U15 U15 tidak bekerja, sumber tidak bergerak Kemungkinan penyebabnya, DZ876 dan CAP 864
TOSHIBA TV1451 U18 roco tanpa suara audio tidak speaker audio output dan bukan hanya unsolder dasar audio Q611 kembali ok. rnsousa
TOSHIBA TV1451 CHASSIS U18 sumber tidak bergerak B + semua font comp rendah semua ok, itu adalah lagu plak EEPROM keberangkatan. ressoldei melacak EEPROM liberouu sumber. rnsousa
TOSHIBA TV2087 HMS U13 Blue Screen tanpa karakter atau Penyebab lemah Q612 Kemungkinan dengan amsmariano melarikan diri
SEMP TOSHIBA TV2996S dibutuhkan untuk menghubungkan huruf foto coupler
Lem3 TOSHIBA 2998-Lem3 vertikal 1 inci bomboleano ci tb1275an atau ang Yair
SEMP TOSHIBA DVD SD7050S solusi mati: perubahan resistor (R1) dan kapasitor (C8) dari papan kekuasaan dan dua kapasitor (C346, C345)
SEMP TOSHIBA 2996 Kesalahan selaras memverifikasi C101
TOSHIBA 2090 Pembakaran Transistor output horizontal C419 bocor
TOSHIBA PD2058 ada Liga R826 dari 068R
TOSHIBA LEM5 Gambar LEM5 gelap C902
TOSHIBA TV-1484FAV Vertikal Tertutup SMD Resistor 470R terbuka
TOSHIBA U14R U14R gelap gambar. Bahkan meningkatkan kecerahan dan kontras, gambar gelap R227 berubah atau terbuka
TOSHIBA 2083AAV U9 tidak ada gambar dan suara. tabung soket dengan kotoran, dan las patah pada panel belakang membersihkan soket, dan ressolda koneksi pin. Leimar VAZ
TOSHIBA TV-2091 U14R U14R Mati D876 singkatnya, CI STR W5753A
SEMP TOSHIBA U13 U13 Blue Screen Jatuhkan pin 19 dari pelat tabung, muncul gambar penyebabnya kemungkinan adalah Q612 VALMIRJVAP
SEMP TOSHIBA TV-2091 U15 U15 RED IS DENGAN HAMPIR DI VIOLET C 902. kinescope BOARD Rivaldo
TOSHIBA 3488 Vertikal ditutup sebentar-sebentar 7805 oleh varicap
TOSHIBA 3488 EMS Horizontal berbaring C214
TOSHIBA TV-1470E Hanya channel lagu 2 AFT Coil
TOSHIBA TV-1470E tidak selaras VHF Selectronic
TOSHIBA TF-2952 off Q-830, C-805 dan C-913
TOSHIBA TVM-2066 Layar Bersih Periksa lasan Q830
TOSHIBA TV-2080 U5 Sumber rendah atau Mengambang D811
TOSHIBA TV-2080 ditutup D811 Horizontal - 1N4148 dengan optik
TOSHIBA U16 U16 hanya Bekerja 220V ke 110V tidak bekerja Periksa transistor Q430
TOSHIBA 2082BEAV Dengan menghubungkan gambar antena menggelapkan dan suara yang berderit C445, 22nF
TOSHIBA TV-1482 Rising dan menurunkan volume sendiri saluran Sentuh Key bocor
TOSHIBA TV2082 - U8 U8 Daftar Hitam di tengah-tengah layar C224 10uF-50V
TOSHIBA U14 TV 1490 2090 off Q430 pemanasan sangat D448 terbuka
TOSHIBA U14 dibutuhkan untuk menghubungkan C887 100MF 16V berubah
TOSHIBA TV-2998 ada waktu Horiz / vert C214 1mF Berubah
TOSHIBA MS6531 Mute Q802
SEMP TOSHIBA TV 485HM Pembakaran STRG 5653 R876 dari 680R
TOSHIBA TV2086 Kontras tidak bertindak R218 dan diubah R327
Toshiba CT-14A10 gambar dalam setengah dan dilipat 1uF C425
Toshiba 285D8W (D) Dibutuhkan waktu yang lama untuk boot (hanya LEED dari terhubung standby) Ketegangan dalam output, tidak ada menganalisis skema telah dua trafo di tegangan output menganalisis dan mengubah C842 = 330mF / 25v
Toshiba 28N33D Ch.11AK37-11 Tidak terdengar defleksi, gelombang kurangnya drive horisontal. Penggantian R639 = 10K = 47nF C653, D407 = 1N4148 dan R246 = 2. 2K
Toshiba 28N33D Ch. 11AK37 ada tegangan pada output dari sumber. Penggantian pasokan transformator.
Toshiba 2512DN Sedikit amp. vert. dan di inf dilipat. dengan tremideira. Setelah 1 menit. hitam layar C317 2,2mf 50V jauh dari vert IC. tersembunyi di bawah mod. EW
Toshiba 256T9W ada waktu V dan H untuk sinyal antena di AV ok Ganti terpilih cond. dalam tuner
Toshiba 28N14G Chassis CUC2130M saya tidak bisa gambar, ci 34.015 STV2248 hangat juga, mendeteksi tegangan ci pasokan 8V tinggi, dengan D5405 12 Volt Zener 6.8 Volt
Toshiba 2812DN Vertikal ditutup dengan sekitar kaki gambar, cas stabil dengan nitido cacat juga di Timur-Barat R424 pada modul untuk Timur-Barat (DS-1107), menghapus tb semua elektrolit modul mencuci pq hampir selalu menunjukkan tanda-tanda (dan bau) stroke.
Toshiba 2100RNT tidak dibuat siaga Transistor BUX84 (Q804)
Toshiba 2100RNT tidak terhubung TSL HR7669 + Transistor Q404 (ON4409) oleh 2SD1556
Toshiba 2563DN ada EW TA8859AP
Toshiba 28N14G ada EW R53072, R50048, STV9306
TOSHIBA 28N33D Dalam dingin diperlukan untuk fokus pada Dukungan KKR diganti (itu teroksidasi tapi tidak memecahkan masalah). Hati-hati membersihkan pin fokus dan dimasukkan silikon di TRC Cannon dasar plastik.
TOSHIBA 2812DN vertikal hanya membuka penuh setelah sekitar 15 menit, mengecek selama ini juga tidak benar E / W C374 CE / 220mF di Modul E / W
TOSHIBA 175R9D vertikal membentang Ganti C303, C317
TOSHIBA 37cm penggunaan AN5515 Jejak R312-1,2R / 1W berubah
TOSHIBA 175R9D vertikal dilipat di bagian bawah Ganti C303 2,2uF 50v
TOSHIBA 2150TN Bukan dari apa-apa, R 4.7ohms 5W di Perubahan terbuka STR58041, R 4.7ohms 5W, 5.6V zener diode (lupa untuk mengubah dapat terbuka atau di c / c)
TOSHIBA TV 1478FM bekerja tidak menampilkan menu maupun karakter dalam 82K layar R820
TOSHIBA TV2998 IMS LEM5 Baris . menelusuri bagian atas perubahan layar C308 tanpa batas "100mF / 50v"
SEMP TOSHIBA DVD-SD6082VK ada tampilan D510 dan D511
TOSHIBA TS-207 kehilangan sinkronisasi cek R451
TOSHIBA U14 U14 membutuhkan waktu 1 menit untuk menghubungkan C887 - 100mF / 35v
TOSHIBA 2996 Liga dan dilengkapi dengan gambar membentang, yaitu, linearitas vertikal peregangan gambar. C305, dekat ci melakukan itu semua.
TOSHIBA CH14 Liga dan dilengkapi dengan horisontal menghadap IC8813 buruk.
U15 TOSHIBA TV-2084 ada video. Gambar dalam-dalam, hampir tak terlihat. Dan dengan layar biru bahkan di D901 / v singkat di papan trc.
TOSHIBA TV1495 hanya di stand-by Q430 dan STV9302.
TOSHIBA CT-2084 Mute Q612 pada slot pci (plak berdiri) korsleting.
TOSHIBA 2958 (M) FS vertikal lipat melakukannya = R310 dari 4K7 untuk 5K6 perubahan. Ubah Memory (vcen) 28-37 memasuki modus layanan "D".
TOSHIBA U4 memvariasikan T151 dan T152 selaras.
SEMP TOSHIBA TV2016MMS terdengar serak dan rendah di kedua saluran Q906 di papan kinescope
TOSHIBA MS6544CD tidak bekerja, dihapus layar IC901
TOSHIBA TV2084 FAV U11 Blue Screen, ditambah c / gambar kemudian pergi D901 = 1N4148
TOSHIBA 2070 Tidak ada daya + b 114v QA13 rendah singkat
TOSHIBA U14 U14 TIDAK HANYA angka BRIGHT RED C902 1n / 2KV DENGAN ESCAPE.
TOSHIBA 140 U8 VERTICAL TEGANGAN TERTUTUP DARI 25V NORMAL CI Q301
TOSHIBA 2958GFS FS5 VERTIKAL PENUTUP DARI 5 DETIK OFF D301 OPEN
TOSHIBA U6 TANPA KONTRAS CA66 10n PENDEK
TOSHIBA U10 VERTICAL SEMI TERTUTUP FIR HANYA 10 Cm TENGAH UP. C 301 EC 305 AMBOOS OF 1UF.
TOSHIBA U8 VERTICAL TERTUTUP C 301 1uF
TOSHIBA 2070 SUMBER TINGGI R824 15K OPEN.
TOSHIBA U10 TIDAK Tunes saluran D101 33V PENDEK.
Toshiba MS-6531CD TDA7294X2 DIBAKAR mengubah TIDAK DATANG AUDIO Q802 A107M OPEN
TOSHIBA U8 TANPA KARAKTER RB28 100K OPEN
TOSHIBA U10 TANPA CERAH DAN TIDAK ADA SUARA MIKROKONTROLER.
TOSHIBA TV1482 SUMBER TIDAK BEKERJA OPEN R861
TOSHIBA TVC 147 VERTICAL ROLLING R563 DIUBAH
TOSHIBA 1466SU SUMBER RENDAH SO SHORT 47v Q846.
TOSHIBA 1470 VERTICAL TERTUTUP DENGAN STRIPES DENDA DI ATAS. C303 2,2UF.
TOSHIBA U8 U8 TIDAK Tunes saluran TANPA KARAKTER (IE TANPA PULSE HORIZONTAL RB28 100K OPEN
TOSHIBA U10 U10 TANPA CERAH DAN TIDAK ADA SUARA DENGAN TEGANGAN TINGGI MIKROKONTROLER
TOSHIBA U16 U16 SUMBER MESIN NORMAL TIDAK BEKERJA (YANG TANPA TINGGI eringatan) C419 47uF / 50V. SOLD
TOSHIBA TVC147 SUMBER ZD819 sangat rendah dan ZD810 SHORT
TOSHIBA U13 U13 TIDAK saluran Tunes AV EKSTERNAL NORMAL CA02 100pF PENDEK
TOSHIBA U4 U4 TIDAK HANYA angka BRIGHT RED C902 1n / 2KV DENGAN ESCAPE
TOSHIBA U16 U16 Off seperti dingin solder Periksa kristal X01
TOSHIBA TV-2083 AAV U9 U9 Mati C884 (220uF / 160V) habis
TOSHIBA TVC147-CR Gambar berayun secara vertikal Diode D820 Pasokan 9 volt
TOSHIBA TVC-147-CR Gambar berayun secara vertikal dioda D820 dari sumber 9 volt
SEMP TOSHIBA CT-2086 U14 U14 Mati Periksa RA08, RA05, R.864
TOSHIBA 2088 membutuhkan waktu 5 sampai 10 menit untuk mulai berosilasi C887 100 / 35v
TOSHIBA TV2093JA -U14 U14 AV input tidak bekerja Miskin Micro. Sinyal video tiba pin 24 dari mikro.
TOSHIBA U14 U14 Ranges dan sumber. B + 113v adalah dengan 77V. The 21V ke 5.6V. Dan pin 7 dari ci dengan 5V bukan 9V Q432 melarikan diri.
Toshiba 2857DB C5SS Blue layar, tidak ada suara ok pada scart atau salju di layar, tidak ada suara, tidak ada modus layanan dan menu teks berfluktuasi, saluran tidak dapat disetel tuner itu rusak
Toshiba V709B Samsung sangat lambat mundur / maju cepat Pusat Aksesoris assy u / s, retak dan membosankan, sama akan berlaku untuk beberapa Samsung dan Sony mesin dll
Toshiba 217D98 parah distorsi bidang Periksa 2.2uF kapasitor C317, 50V di linearitas rangkaian umpan balik
Toshiba Video Combi Model: VTV1402S Mati, atau intermiten start up. Jalur suplai tegangan untuk memeriksa sopir R504 270k, untuk memberi makan beralih transistor. Pergi tinggi atau / c
TOSHIBA 2998 EMS layar biru, tidak ada suara, tidak ada gambar dengan karakter, tidak ada tombol depan membuat fungsi kecuali tombol power Periksa las C213
TOSHIBA U16 U16 vertikal menggandakan bawah Q430
TOSHIBA TV-2997 Efek barrel C464
TOSHIBA 2080E Ini adalah tanpa karakter RA98 47K
TOSHIBA 2959 IFS WHITEBOARD TANPA VIDEO DAN DENGAN AUDIO C212 SMD 00:47 DIUBAH
TOSHIBA TV-2092LAV Ternyata dioda Q903
TOSHIBA 2996S dibutuhkan untuk menghubungkan kapasitor C819 Berubah
TOSHIBA LEM7 VERTIKAL HAMPIR TERTUTUP DAN DENGAN RETRAÇOS DI TOP Q830 REGULATOR 5V
TOSHIBA CT-20a2 / TC-20C1 / TC-20C2 / 14C2-TC / TC-14d2 / TC-20D2 Break tombol sentuh (EVQQBH12T) penanganan yang salah pada saat layanan Service Center Authorized. menyebabkan kerusakan sentuhan tombol (EVQQBH12T). Seperti yang ditunjukkan di bawah
TOSHIBA TV-2997 yang aneh suara Resistor 15k berubah pada pin 15 dari ci decoder
TOSHIBA U11 Blue Screen 1N4148 dalam tabung soket papan
TOSHIBA-2070 TV daftar gelap horisontal dan lebih-C446 kecerahan 33uFx160V kering
TOSHIBA TV-2080 Gambar gemetar, apaarente berada di diode D820 vertikal, DENGAN ATAU TRAIL DI PENDEK
layar TOSHIBA TV 2996S semua putih, tidak taat CA33 jauh, bocor
TOSHIBA U6 U6 Tidak ada daya, mati C517 singkat
TOSHIBA U6 U6 Tidak ada daya, mati C517 singkat
TOSHIBA U13 U13 CI sumber meledak C876 SMD
TOSHIBA 2070 Tegangan Rendah D811
TOSHIBA 1480 CA68 biru Kurangnya 10nF
TOSHIBA U14 U14 Membakar output horizontal. C463 - Ganti dengan 100 nF / 100V polyester. C431 470uF / 16V Ganti 100uF / 25V
TOSHIBA TV-2080E TV gila Pada pin 37 mikro, 10nF (0,01uF) CA78
TOSHIBA TV2085 layar biru, OSD terlalu lemah. Q612 transistor korsleting di papan RGB.
TOSHIBA RG8155 Untuk bermain CD setelah beberapa waktu. Ressoldar atau switch transistor Q280 (2SD2058
TOSHIBA TC209 tidak selaras saluran ... RA80 Resistor (1K) Terbuka.
TOSHIBA RG8168 Awal bekerja standar ... kemudian mengubah rotasi dari CD. Kristal X1 (16,9344Mhz) exchange.
TOSHIBA LAIN-LAIN Tidak ada karakter dan menu terkunci. Vertikal cacat Ci (TA8304K).
TOSHIBA TVC145 / 167VS Tinggi Sumber dan horisontal osilator off C408
TOSHIBA TS213S suara menurun sampai menghilang RT35
TOSHIBA X40 / X41M Ada pergi rekaman dan tanpa mengambil saluran R822
TOSHIBA X40 / X41M Mati, layar dihapus Perubahan C614 dan C615
TOSHIBA X40 mesin / X41M gangguan dalam gambar dan suara C806
TOSHIBA X40 / X41M berkedip Warna Sesuaikan R455
TOSHIBA X40 / X41M Mute EE CO19
TOSHIBA X40 / X41M tidak memuat rekaman R166
TOSHIBA X40 / modus X41M karya Mesin tak lama R667
TOSHIBA X40 / X41M gambar negatif RO29
TOSHIBA X40 / X41M tidak merekam audio R715
TOSHIBA X40 / X41M END SENSOR tidak bekerja R613
TOSHIBA X40 / X41M CTL lemah R567
TOSHIBA X40 / X41M ada Video Q002
TOSHIBA X40 / X41M Jangan masukkan rekaman R569
TOSHIBA X40 / X41M Cylinder Head berhenti R531
TOSHIBA X40 / X41M ada perubahan dari SP ke EP R525
TOSHIBA X40 / X41M tidak merekam dalam SP R629
TOSHIBA X40 / otomatis X41M PAL-M tidak bekerja RJ05
TOSHIBA X40 / X41M Teknik bekerja s / tape makhluk Ini D161
TOSHIBA X40 / X41M Mati, sumber tidak berubah R810
TOSHIBA X40 / X41M Tanpa VT dan tanpa penggulung bermotor R821, R582, R822
TOSHIBA X40 / X41M lemah Luminance R221
TOSHIBA X40 modus / X41M Mesin bekerja dengan masalah R161, R162, R163 , R697, R698
TOSHIBA X40 / X41M penggulung selalu R695
TOSHIBA X40 / X41M dengan gerimis dan diredam di PB R634
TOSHIBA X40 / X41M ada pencahayaan umum RE05
TOSHIBA X40 / X41M Hanya mundur rekaman itu setelah beberapa detik. R185, R183
TOSHIBA X40 / X41M Tampilan tidak R603 cahaya, R820, R602, C615
TOSHIBA X40 / X41M dipercepat penggulung R524, R574
TOSHIBA X40 / TV X41M / VCR tidak bekerja R631
TOSHIBA X40 / X41M citra buruk di jeda atau FF, REW R538
TOSHIBA X40 / X41M tidak memuat rekaman itu, berhenti penggulung R681
TOSHIBA X27 Lucuti dalam bermain setelah memuat D202
TOSHIBA VCR-750 Mati, dihapus dan terkunci. Q804
TOSHIBA X911 / X811 terhapus Tampilan jam Kristal
TOSHIBA X766 Mute Q804
TOSHIBA M5130 / M5330 Tidak ada gambar di EE dan CP Q614
TOSHIBA M5130 / M5330 motor tanpa stabilitas, tanpa 12V dan tidak ada 5V IC810
TOSHIBA M5130 / M5330 ada penggulung tanpa VT R820, C513
TOSHIBA M5130 / M5330 Display tidak ringan R820, Q860, C862, D861, D862, D863
TOSHIBA M5130 / M5330 Tidak ada daya Q803, Q807, D807
TOSHIBA M5130 / M5330 Pemilih tidak bekerja, tidak menghafal R811
TOSHIBA M5130 / M5330 Tidak ada daya dan tampilan yang lemah R817, C806
TOSHIBA M5130 / M5330 rotasi luar SLP IC504
TOSHIBA M5130 / M5330 EE terdengar rendah Ganti tutup p / 100pf di L007
TOSHIBA M5130 / M5330 Dalam bermain tidak berputar mesin REEL Drive Motor
TOSHIBA M5130 / M5330 penggulung keluar tingkat Coil FG penggulung terbuka.
TOSHIBA M5130 / M5330 penggulung SLP lambat IC506
TOSHIBA M5130 / M5330 penggulung tidak berputar IC4030
TOSHIBA M5130 / M5330 kaset dan keluar dan kemudian Ganti C621 dan C622
TOSHIBA M5130 / M5330 Jangan masukkan rekaman C620
TOSHIBA M5130 / M5330 DEW tidak menghubungkan atau tidak mematikan Q806
TOSHIBA X470 Mati ZD5, IC2
TOSHIBA X470 penggulung tidak berputar D202
TOSHIBA X61 Tidak bisa rec atau melucuti REC S102
TOSHIBA X61 dengan suara, tidak ada gambar, Q416, Q419, Q420
TOSHIBA X61 ekstrusi tape atau berkedip S101
TOSHIBA X61 ada memberikan citra bermain F823
TOSHIBA X61 Mati, MENGHAPUS layar dengan Q804 Optocoupler panas
TOSHIBA X61 Mati, menampilkan off Q804, D809
TOSHIBA X61 bervariasi kecepatan penggulung motor penggulung
TOSHIBA TVC205 vertikal membungkuk R330
TOSHIBA TS145VS digulung Gambar atas dan di bawah C315
TOSHIBA TS145VS Gambar serrilhando, sumber bersiul T803
TOSHIBA TS149CR / 209CR Vertikal chatters C304
TOSHIBA TS149CR / 209CR vertikal tanpa linearitas C303
TOSHIBA TS149CR / 209CR Mengurangi Vertikal, linearitas buruk C317
TOSHIBA TS1430 Mati T461
TOSHIBA TVC143 garis retrace C310
TOSHIBA TVC102CR Tuning mulai C822, D810 , CA19, CA18, C821
TOSHIBA TS287VS Mati, 5V CE06 rendah, CE08, CE10
TOSHIBA TV1480E / 2080E U6 Mati R826, R802, R819 atau audio ci singkat
TOSHIBA TV2083FAV Mati EEPROM
TOSHIBA TV1022EAV horisontal ci Flyback mati dan membakar
TOSHIBA TV1022EAV layar biru dengan Jumlah saluran muncul Micro
TOSHIBA TV14A82 U8 Mati, C870 meledak Ganti C869, 877, 866, 868 dan 870
TOSHIBA TVC2056 Mati, dengan LED St oleh lit Q810
TOSHIBA TV2889 Mati atau intermiten Ressoldar flyback
TOSHIBA TV2889 ditutup Vertikal R327
TOSHIBA TV148CR Vertikal mendekati Q304 pemanasan
TOSHIBA TV1458 Sumber rendah D811
TOSHIBA TV2070E / 2055 ++ Poor gambar, layar kemerahan s / kontras C511
TOSHIBA TV2070E / 2055 ++ layar hijau dengan retraços C1501
TOSHIBA TV2070E / 2055 ++ Mati, pasokan tinggi, perlindungan bertindak R824
TOSHIBA TV2070E / 2055 ++ Gambar dengan gerimis dan garis-garis putih IC501
TOSHIBA TV2070E / 2055 ++ vertikal garis dingin Weld menghapus konektor baffle
TOSHIBA TV2070E / 2055 ++ kain merah berubah R902
TOSHIBA TV2070E / 2055 ++ tidak membuat saluran program AO2 IC
TOSHIBA TVC161 / TVC201 + Sumber Q803 rendah
TOSHIBA TVC147CR ada gambar dengan suara IC501
TOSHIBA TVC166 Mati R809
TOSHIBA TS147 / TVC100 ++ Jatuh horisontal C408, C403
TOSHIBA TS147 / TVC100 ++ ada waktu warna IC501
TOSHIBA TS147 / TVC100 ++ Mati R815, R812, R813, C811 atau Q402
TOSHIBA TS147 / TVC100 ++ Switching tidak teratur Cap 10K di piring saluran mikro
TOSHIBA TS147 / TVC100 ++ berkurang Vert dan lipat w / garis terang C315, C321
TOSHIBA TS147 / TVC100 ++ karakter muncul keluar dari posisi. CM04
TOSHIBA TS147 / TVC100 ++ Karakter bawah dan vertikal mengurangi CM05
TOSHIBA TS147 / TVC100 ++ menghapus garis C310
TOSHIBA TS147 / TVC100 ++ Tetap dengan layar intermit biru atau c / gerimis C103, C105, Ressoldar internament panggil
TOSHIBA TS147 / TVC100 ++ MAT Kelebihan, gangguan dalam gambar . C408
saluran TOSHIBA TS147 / TVC100 ++ hanya pergi rendah (2-4) RA45. RO58
TOSHIBA TS147 / TVC100 ++ Ketegangan Font mulai C809 bocor
TOSHIBA TS147 / TVC100 ++ Mute gambar ... biru layar QA93
TOSHIBA TS147 / TVC100 ++ ada suara dan gambar dari L201 line, L105 dan R606
TOSHIBA TVC10IL Reversing tahap IC503
TOSHIBA TVC10IL kecerahan Kurangnya R918
TOSHIBA TVC10IL Hilang warna atau berkedip kristal atau touch up trimmer
TOSHIBA TS161 / TS202 berbagai lagu Ganti Q816 dan Q817
TOSHIBA TS161 / TS202 saluran Perubahan acak Weld cis memori langsung di papan tulis.
TOSHIBA TS161 / TS202 garis retrace pada gambar R911
SEMP TOSHIBA CT-2084 ERV Qdo hangat, gambar kebiruan dan melucuti Hapus Jumper dari 9v1ts daun
TOSHIBA LAIN Volume di D601 paling tidak disesuaikan bocor (penggunaan TBA120)
TOSHIBA TVC102CR tidak lagu, dengan gerimis Ressoldar sumber papan
TOSHIBA U17 U17 Gelap Gambar C902
TOSHIBA 2087 U12 layar yang sangat jelas dengan gambar samar di latar belakang TR612 - audio
TOSHIBA U17 vertikal membentang di atas IC 421, 5 volt regulator
Toshiba 28W23B 11AK37 11AK37 St / oleh hanya - perjalanan turun di sw pada LOPTx
modus Toshiba 28W23B 11AK37 11AK37 layanan Tekan "Menu" Kemudian 4, 7, 2, 5 - untuk mengatur geometri tekan tombol FASTEXT Hijau
Toshiba 28W23B 11AK37 11AK37 Mati - off dengan pt Bang IC800 di V30011968, Q801 V30001386, C860 V30000107, D892, 896 BA159, R805 & 852 33R 1 / 2w, Fuse F801 2.5A & periksa LOPTr BU2508AF
Toshiba 28N23B 11AK37 11AK37 garis kembali di atas gambar C604 100μ 63V & FOP IC601 Chip STV9306
Toshiba 28N23B 11AK37 11AK37 Mati listrik mati supply IC808 memiliki drive o / p pin 5 - Chip rusak - R801 dilengkapi dengan penggantian berubah dari 1k ke 4k7 (en kit di V30011968)
Toshiba 215R8W gambar ketik off frekuensi Tuner ENG37107A Sub kapasitor 1uF 4,7uf 0,47uf
Toshiba 215R8W gambar ketik off frekuensi Tuner ENG37107A Sub kapasitor 1uF 4,7uf 0,47uf
TOSHIBA SEMP U14 Rentang vertikal gelap D418 = ZENER DIODA-12V / 500mA.
TOSHIBA SEMP TV2084HAV U13 Gambar dengan taburan C161 - (0,47uF /
100V)-2070 TV daftar gelap Toshiba bersinar horisontal dan kelebihan C -446 33ufx160V kering
Toshiba TS-165 S / gambar, s / suara, gerimis C116 (0.022 uF)
Toshiba 16 IL Mute R613 (8,2 K)
Toshiba 16 IL Mati R414 (18K)
Toshiba 10 IL Suara w / rendah C-613 volume (1 uF 250 V)
Toshiba TS-201A Cacat layar putih tanpa suara dan tidak ada gambar Penyebab C-116 bocor atau korsleting.
Toshiba CT-1470 layar semua hijau dengan garis putih di seluruh Swap IC 501 gambar cek komponen terhubung ke itu juga.
Toshiba TVC 206 Horizontal Garis Q-303 (2SB546A), Q-304 (2SD401A) dan R-330 (1,2 K)
Toshiba TV 1470 layar hijau w / garis putih CI-501 (TA8718N) (* 2x)
Toshiba TS-207 Mati C-811 (10 uF 100 V) dan R-811 (220 K)
Toshiba TV2080E meningkatkan sendiri cacat suara adalah kunci (tombol kecil) yang selalu tertutup, seolah-olah ditekan (vol +).
Toshiba Beberapa gambar cacat bergerigi model di layar Penyebab cacat elektrolit C-408.
Toshiba TS-167 S / gambar c / C-902 suara
Toshiba TS-147 Ripple pada C-810 gambar (240 uF 400 V)
Toshiba TVC160. Sekali MATI. Bila daya dihidupkan, yang apena sumber + B (95VCC) bekerja, dan ketegangan ini tidak mencapai horisontal kolektor transistor output (Q404) 2SD1427. menganalisis rangkaian dan perhatikan bahwa resistor (R411) adalah overheating, yang merupakan masalah yang mungkin untuk transistor (Q402) .Continuando mematikan jaringan TV, dan kemudian menghapus transistor sirkuit? _? d? ö ??? ??? Dan perhatikan bahwa ia menyajikan kebocoran antara emitor dan kolektor. Ganti (Q402), dan TV akan beroperasi secara normal.
Toshiba TVC2056 TIDAK BEKERJA, HANYA LIGHTS The STAND-BY LED TV tidak menyala ketika menekan tombol ON pada remote control. Periksa ketegangan dari sumber, akan normal, tetapi ocilador horisontal tidak bekerja karena tidak ada pasokan listrik ke sirkuit itu. Kekuatan ini berasal dari sumber, dan melewati sebelum drive sirkuit dikendalikan oleh mikroprosesor (ICA01), dalam kasus saklar-TV dengan remote control. Dalam rangkaian ini, untuk menghubungkan TV, tegangan pada pin mikro 16 di 0V, pemotongan (QA17) dan (Q810) yang memungkinkan tegangan 114V menjenuhkan (Q809) mengirimkan 20V tegangan untuk osilator horisontal. Verifikasi tegangan ke transistor mikro pin 16 ke 0V (ON TV) mencatat bahwa (Q809) karena estácortado pendek ditemukan di (Q810), yang mengalihkan tegangan basis (Q809) ke adonan. ganti (Q810), dan TV akan berfungsi secara normal.
Toshiba 147CR NO PICTURE, NORMAL DAN FUNGSI ON SCREEN SUARA Pertama, periksa tegangan pada transistor output video. Perhatikan bahwa tidak ada tegangan pada basis transistor ini. Basis yang terhubung ke pin 22, 23 dan 24 IC (IC501) ketegangan .test di pin lain dari IC dan mereka akan menjadi normal, tetapi dengan sedikit penurunan pin 17. Ganti CI dan fungsi televisi normal.
Toshiba Fax Toshiba, Model 4700 layar dan keyboard tidak bekerja. Ini bisa menjadi c1 dari 10x50v kapasitor yang FIVA dalam sumur samping piring konektor keyboard. semburan dan kebocoran bersih ke piring. Atau dalam kasus yang terakhir ic2 (t7778a) yang juga duduk di papan kunci.
Toshiba Informasi Teknis Beberapa Cacat vcx 687/688/791/792 C508 C545 TIDAK PADA TIDAK PADA DRUM C542 TIDAK ON OC / R C371 C325 IMAGE TANPA TAPE NO IMAGE TAPE TANPA C323 C348 C351 IMAGE TANPA TAPE TAPE WARNA IMAGE TANPA C322 TAPE NO IMAGE dan RF C326 TAPE NO IMAGE dan RF Catatan C542e C371 DE SAO 680pf lain dari 0,1uf
Toshiba 1022HAV / 1484HAV / 2084HAV / 1485HM / 2085HM / 2087HMS / 2086HMS BURNS, PEMANAS ATAU TIDAK SWING TRANSISTOR Q404 (BUH315-NE 587 207 OR 2 SD 1877) Dalam U13 chassis transistor Q404 digunakan, dapat berupa BUH315 atau 2SD1877, sementara menghormati nilai R444 Resistor transistor masing-masing. Setiap perubahan dalam nilai res? _? D? Istor terletak antara basis dan emitor dari Q404 menyebabkan tidak berosilasi benar, menyebabkan pemanasan dan pembakaran itu. Kami meminta Anda untuk selalu memeriksa nilai penggunaan R444 resistor di mesin apapun masukan dari alasan di bengkel untuk menghindari kerusakan lebih lanjut nanti. Q404 (BUH-315) PENGGUNAAN RESISTOR POS.ESQ. R444 (33R). Q404 (2 SD-1877) PENGGUNAAN RESISTOR POS.ESQ.R444 (56R).
Toshiba 2056 saya mengambil liga ini tidak benar-benar mati toshiba atau dipimpin standy-by acendia.Analizando itu menyadari bahwa B + 5v sangat rendah dan regulator (5v) saya sangat pemanasan. Mengikuti garis 5V harus pin mikro 42, ada ada 6v2 zener, itu singkatnya. Aku berubah dan tv bekerja dengan sempurna Tip ok disampaikan oleh: Laureano
Toshiba 20A82 VAS tidak bekerja dan setelah mengubah fly-back brillho berubah. Komponen Swap terhubung ke fly-back ABL pin
Toshiba 2987 Dengan garis retrace dan off Solusinya adalah resoldagem umum dalam tabung pci.
Toshiba TV 2998EMS Berkedip hijau R512
Toshiba TV Hijau 2998EMS berkedip R512
TOSHIBA SEMP Tv2092lav dan mematikan diode D448
TOSHIBA 2079FMS TV tidak menyala dan ketegangan pada output tinggi horizontal R.864 4R7
TOSHIBA SEMP 2070E menggantung dari flash kuat pada filamen dan memotong osilator 1000 / 500v dan D827
TOSHIBA U13 gambar seperti balok di tengah layar varicap
TOSHIBA TVC2082 EAV U6 OSD luar biasa vertikal C325 100uF 35V
TOSHIBA SEMP U14 TIDAK TAAT PENGENDALIAN REMOTONÃO OBEY PERINTAH KONTROL PERINTAH REMOTE SENSOR DENGAN DUST LIMBAH
TOSHIBA SEMP U14 MATI, SUMBER TIDAK BAGIAN R860 100K
TOSHIBA SEMP U14 MATI Q 801 RUSAK (STR W5753) OR
TOSHIBA SEMP U14 TRACK DARK DI PUNCAK DARI LAYAR C 308 100uf
TOSHIBA SEMP U14 TRACK DARK DI SISI KIRI DARI LAYAR C 446
TOSHIBA SEMP U14 MATI LED FLASHING R864
TOSHIBA SEMP U14 TANPA SCAN VERTICAL CI Q421 (REGULATOR 5V)
TOSHIBA SEMP U14 linearitas VERTICAL DIUBAH R336 DIUBAH ATAU BUKA
TOSHIBA SEMP U14 TINGGI MENGURANGI C 306
TOSHIBA SEMP TV2070E dan mematikan tampaknya normal Sumber R824 (15K) terbuka
TOSHIBA SEMP 2080E baffle horisontal MATI
TOSHIBA SEMP Chassis U8 ada OSD dan CI mati tombol Menu rusak keluaran vertikal (TA8403K )
TOSHIBA SEMP 2085 (H) M ada OSD Q612-A1015
TOSHIBA SEMP 2066 tv off sebentar-sebentar dan meninggalkan CA25 horisontal 103
TOSHIBA TVC Max Warna 16IL, CB seri Screen dengan garis hijau menelusuri seluruh layar. R926 (120K) dan R 927 (150K)
TOSHIBA TVC Max Warna 16IL, CB Vertikal seri stabil tanpa C301 stabilitas (1μF / 63V), C310 (47μF / 16V) dan C416 (470μF / 25V)
TOSHIBA SEMP TC-209 TIDAK SAVING CHANNEL SCREEN RA80 1K BIRU
TOSHIBA TV-2056 tanpa sync horisontal TB1231AN
TOSHIBA TVC-163 SCREEN kehijauan DAN TANPA WAKTU VERTICAL R592 (15K / 3W) terbuka, diselesaikan layar hijau, dan C308 kapasitor (10microF / 63V), C309 (100microF / 100V ), C310 (4,7microF / 160V) berubah
TOSHIBA TVC100 Vertikal ditutup sebagian atau seluruhnya Q303 dan / atau Q304. Nikmati dan mengganti semua kapasitor vertikal mungkin akan berubah
TOSHIBA TS207 SEMP VS Sumber bersiul R-813 (10 ohm)
TOSHIBA TV SEMP 2996S "Mengalahkan" yang c842 Relay
TOSHIBA SEMP TV2986S MENGUBAH OFF SETELAH BEBERAPA MENIT R470-0,47R x 1W dan R472-39K x 1 / 8W
TOSHIBA SempTV-1470F Melucuti Horizontal R824-15Kx1 / 2W terbuka.
TOSHIBA SEMP 207CR vertikal ditembak R 563 (22k) berubah
TOSHIBA SEMP SA566 monitor ada kecerahan setelah sekitar 30 menit pada, adalah C299 standar 10nF / 1KV terhubung ke pin G2
TOSHIBA SEMP U8 sumber kadang-kadang bagian c877 dari 47U
TOSHIBA SEMP 206VS Gambar TS w / taburan RA 14 (33k) berubah.
TOSHIBA SEMP TV14A82EAV Mati C524, C182, C167, C517, C842, C210
TOSHIBA M-X41M VCR mati R820 100K
TOSHIBA TS-147 tidak berubah D403 terbuka IJH62 - C430 untuk 470MF / 16V
TOSHIBA TS-213ST Off sendirian setelah beberapa menit funcionamento.Fonte normal. X401 dari 503khz
TOSHIBA TS-218ST bergerigi Picture untuk menghubungkan C408 dari 10mF / 16V
TOSHIBA TV1476 Vertikal ditutup pin lasan friasnos TDA3653
TOSHIBA M-5530M VCR Tidak ada gambar C310 dari 470uF / 16V
TOSHIBA M-X40M modus VCR PAUSE, gambar berkedip luar normal R573 dari 3.9K
TOSHIBA M-X40M VCR bermain kecepatan dalam mode EP dan SP di atas normal R598 10K
TOSHIBA M-X40M VCR tidak merekam, hanya memainkan R222 10K
TOSHIBA M-X40M VCR tidak merekam audio, gambar normal R715 10K
TOSHIBA M-X40M VCR Memainkan tanpa hanya pita warna NTSC CV19 kapasitor 10nF / 50V di kartu decoder (pin 03 ICV04 TA7347)
TOSHIBA TV-2080 tanpa kontras kemerahan layar C511 10K / 50V.
TOSHIBA TV-2080-E U5 Mati R802 dari 330K
TOSHIBA CF20C40 Tidak menyala Transformer dibakar sumber siaga.
Toshiba 2998ASU tidak menurunkan volume di nemhuma hipotesis (Remote Control dan Receiver)
Toshiba 2080 Vertikal EAV ditutup Hilang tegangan + B pada pin 6 CIQ303, C323 dengan fulga, Q501 pifado, trimpot R35 terbuka, atau Yock cacat
Toshiba tv2987 disengaja perubahan mode STBY di service mode buka sirkuit STBY dan masukkan modus layanan dan mengkonfigurasi ulang alamat EEPROM dengan bantuan layanan manual
Toshiba 2996s TV TV dengan kebisingan di speaker dan DeNora untuk menghubungkan perdagangan flay kembali
Toshiba 2996s TV TV dengan suara pada speaker dan DeNora untuk menghubungkan perdagangan flay kembali
Toshiba 1470E-energi + b D821 itu tidak akan singkat, itu adalah sumber.
Toshiba 1470E + B dengan 65V lebih atau kurang. D811 dengan fuga.obs "tip ini adalah untuk tv 2070 juga
Toshiba dengan 1470E + B dan gagal. D826 udara yang membunuh 9v
Toshiba 1470E dengan B + dan tidak bekerja.
Toshiba V412T Eject lambat dan kadang-kadang berhenti dan CI mesin pemuatan
Toshiba MX 61 M Menghasilkan suara, tidak ada gambar, Q416, Q419 dan Q420. Dan mengatur kepala
Toshiba MX 41 M ada C421 warna (0,01 uF)
Toshiba TS-167 S / gambar c / suara C902
Toshiba TS-147 C810 riak dalam gambar (240 uF 400 V)
Toshiba CT-164 lebar vertikal cukup C315
SEMP Toshiba TVC-206 garis horizontal Q303 (2SB546A), Q304 (2SD401A) dan R330 (1,2 K)
SEMP-Toshiba TV 1470 layar hijau w / garis putih CI501 (TA8718N)
SEMP-Toshiba TV 1022 Mati, lampu dipimpin Q404 ( 2SD1554), R444, C440
SEMP-Toshiba TS-207 Mati C811 (10 uF 100 V) dan R811 (220 K)
SEMP-Toshiba TS-165 S / gambar, s / suara, gerimis C116 (0.022 uF)
Toshiba MX 61 M memainkan suara, tidak ada gambar, Q416, Q419 dan Q420. Dan mengatur kepala.
Toshiba MX 41 M ada C421 warna (0,01 uF)
Toshiba TS-167 S / gambar c / suara C902
Toshiba TS-147 C810 riak dalam gambar (240 uF 400 V)
SEMP Toshiba TVC-206 Horizontal Garis Q303 (2SB546A), Q304 (2SD401A) dan R330 (1,2 K)
SEMP-Toshiba TV 1470 layar hijau w / garis putih CI501 (TA8718N) (* 2x)
SEMP-Toshiba TS-207 Mati C811 (10 uF 100 V) dan R811 (220 K)
SEMP-Toshiba TS-165 S / gambar, s / suara, gerimis C116 (0.022 uF)
Toshiba TV2093 (J) AV-U14R st-by dengan 75V sumber utama, dan HVCC tegangan rendah TR . DTC Q880
Toshiba TV 3488ems jatuh horizontal dan berjalan keluar dari sinkronisasi setelah hangat menormalkan pin c214-213 38ci
Toshiba TV2016MMS - U17 Suara Rouco Transistor Q906 di kinescope PCI
Toshiba U17 setelah beberapa saat memotong silau akan filamen menyala dan suara Penyebab C418 di pin 10 dari flyback
Toshiba U12 Led Blinking Ganti ZD873 ZD873 dari 5v6V oleh 6,2V
Toshiba 1470E terbakar 120V dioda. Diode 807 dan 812 terbuka
Toshiba TV 1482 BAV U-10 BURNING STR F5653 Solder dingin pada sumbernya, memverifikasi UNTUK 680R SMD R876
Toshiba U16 kembali baris bisu dan karakter. 10V dioda zener D412.
Toshiba 1449M Beralih saluran sendiri tanpa berhenti. RA15 (10k) terbuka.
Toshiba TV1488 dibutuhkan banyak untuk menghidupkan atau liga. C887 (100μ35v) dan D887 (FR104) dari sumber.
Toshiba 2996s Ketika Anda memanggil, ketegangan di F803 ini, mencapai 150 volt, berosilasi tv dan memotong melalui nol volt c819 dari 47/50
Toshiba LC 15 / 2010Z Sumber bukan bagian Check-in panggung utama PCI dari sumber jika kapasitor C356 elektrolit diubah atau terminal solderless
Toshiba 2070 berkurang penyihir di sisi, dan sangat gelap. Sumber dari 114 hanya memberikan sekitar 66 Volt. C 824 (3,3 uf x 250 V) Pendek Ganti C824
Toshiba 2998 LEM2 Setelah menghubungkan adalah di stand BY Kurangnya massa penerbit Q402 transistor las landasan
Toshiba TV2997SU liga bekerja setelah beberapa waktu berjalan kosong DINGIN DI TERMINAL WELDING 3 TRANSISTOR (2SC3619) Q901, Q902, Q903 Ressoldar transistor
Toshiba LC 15 / 2010Z Tampilan No Video (Screen semua Putih) dan normal audio yang TARIF: U27 / D40 / C370 / C369 D40 bocor, Ganti komponen yang rusak
Toshiba LC 2010Z aparat League lampu layar dan kemudian secara spontan memicu off perlindungan C30 / C31 / C32 dari 100Kpf AN BAGIAN INTEGRAL LCD Panel
Thu November 10, 2011
LOKASI UTAMA KOMPONEN DI TV BOARD
Diposting oleh eletronicaetk di Kategori Kursus Dasar di Electronics[2] Comments
Ketika kita membuka TV untuk perbaikan, kita dapat mengidentifikasi sirkuit mereka melalui utama, bagian yang khas. Kelas ini akan memberikan rasa bagaimana mengidentifikasi komponen-komponen utama pada kartu TV. Melihat hati-hati di bawah ini:
Thu November 10, 2011
PICTURE TUBE DAN RANGKAIAN PLOT
Diposting oleh eletronicaetk di Kategori Kursus Dasar dalam ElektronikaTidak ada Komentar
Tabung atau tabung gambar televisi merupakan komponen utama. Hal ini dibagi menjadi dua bagian: The tampilan depan terbuat dari kaca timah. Di balik kaca ini memiliki ribuan poin dari fosfor yang menyala ketika terpukul keras oleh berkas elektron. Di balik layar adalah meriam elektron. Di dalam ngarai ada filamen yang lampu dan menghangatkan tabung kecil yang disebut katoda yang memancarkan elektron dengan panas yang dihasilkan. Elektron didorong paksa ke layar melalui tegangan tinggi (EHV) diterapkan di atas melalui dot dengan tab. Kabel MAT dari sebuah transformator ferit yang disebut "fly-back". Sehingga berkas elektron bergerak cepat di layar, leher tabung adalah satu set deflector kumparan atau kuk.
The defleksi horisontal coil (BDH) bergerak 15.750 kali sinar kedua dari kiri ke kanan pada layar (525 x 30 baris frame yang merupakan standar TV di Brazil). Untuk ini BDH menerima arus "melihat-gigi" dari 15.750 Hz sirkuit TV horisontal. Sirkuit ini juga memiliki fly-back untuk menghasilkan MAT ke dalam tabung.
The coil defleksi vertikal (BDV) bergerak balok 60 kali per detik dari atas ke bawah pada layar (30 frame, tetapi setiap frame dipindai dua kali). The BDV menerima "melihat-gigi" 60 Hz sirkuit vertikal. Di bawah ini adalah prinsip dasar tabung TV:
Di bawah ini adalah gambar dari TV tabung dengan rincian sudah dijelaskan dan beberapa yang akan dijelaskan nanti dalam artikel ini:
PENTING - Untuk TV memiliki frame (layar menyala) harus bekerja: Power supply A, rangkaian horisontal dan vertikal, sirkuit yang mempolarisasi tabung dan mikro CI (dalam kasus TV yang paling modern)
The defleksi horisontal coil (BDH) bergerak 15.750 kali sinar kedua dari kiri ke kanan pada layar (525 x 30 baris frame yang merupakan standar TV di Brazil). Untuk ini BDH menerima arus "melihat-gigi" dari 15.750 Hz sirkuit TV horisontal. Sirkuit ini juga memiliki fly-back untuk menghasilkan MAT ke dalam tabung.
The coil defleksi vertikal (BDV) bergerak balok 60 kali per detik dari atas ke bawah pada layar (30 frame, tetapi setiap frame dipindai dua kali). The BDV menerima "melihat-gigi" 60 Hz sirkuit vertikal. Di bawah ini adalah prinsip dasar tabung TV:
Di bawah ini adalah gambar dari TV tabung dengan rincian sudah dijelaskan dan beberapa yang akan dijelaskan nanti dalam artikel ini:
PENTING - Untuk TV memiliki frame (layar menyala) harus bekerja: Power supply A, rangkaian horisontal dan vertikal, sirkuit yang mempolarisasi tabung dan mikro CI (dalam kasus TV yang paling modern)
Thu November 10, 2011
SUMBER TELEVISI FEED
Diposting oleh eletronicaetk di Kategori Kursus Dasar di Electronics[2] Comments
Sumber menerima jaringan tegangan AC dan mengubah terus menerus untuk memberi makan sirkuit TV. Hal ini dibagi menjadi dua bagian: Sebuah sumber umum yang mengubah tegangan listrik ke 150 VDC unstabilized (kualitas buruk) dan switching power supply yang mengkonversi 150 VDC dalam satu atau lebih stabil B + (kualitas baik).
SUMBER UMUM DAN CIRCUIT TUBE degauss
Sumber umum ditemukan melalui kabel listrik dan empat dioda penyearah, baik dalam tata letak dan di papan TV. Ada juga sekering pengaman, kapasitor filter utama (electrolytic TV terbesar) masukan fusistor yang (nilai rendah kawat listrik resistor yang berfungsi sebagai sekering) dan on / off switch kelompok pada beberapa televisi. Di bawah ini adalah prinsip sumber yang sama:
Dioda mengkonversi jaringan tegangan bolak berdenyut dan filter kapasitor, berubah menjadi tegangan DC dari 150 V atau 300 V jika jaringan 220 V. Ketegangan ini pergi ke switching power supply. The fusistor masuk adalah resistor besar nilai rendah disebutkan. Memiliki dua fungsi: Untuk melindungi catu daya switching puncak awal 150 V tegangan dan terbuka untuk setiap komponen menjadi pendek pasokan. Dua kumparan dan polyester kapasitor dalam entri jaringan tidak memungkinkan frekuensi switching power supply keluar jaringan dan mengganggu perangkat lain. Filter ini hadir di semua jenis switching power supply.
Sirkuit demagnetisasi - Sebuah kumparan degaussing dibungkus pita listrik di sekitar pipa. Fungsinya adalah untuk menciptakan medan magnet bolak dengan tegangan listrik untuk demagnetize topeng bayangan (plat besi yang ada di dalam tabung). Hal ini untuk mencegah bahwa gambar menyajikan patch berwarna di sudut-sudut layar. Coil ini beroperasi selama beberapa detik sampai termistor PTC memanas, meningkatkan stamina dan cukup mengurangi arus. Dalam beberapa TV termistor PTC ada dua, di lain sederhana.
CARA MENCARI SUMBER UMUM DI TV BOARD
Seperti dijelaskan di atas, sumber yang sama dapat ditemukan di papan diikuti oleh kabel listrik. Kemudian kita akan menemukan dioda penyearah (ada TV yang menggunakan penyearah jembatan dalam satu potong), utama filter, sekering, fusistor, termistor dan konektor dari kumparan degaussing. Di bawah ini adalah dua contoh:
SUMBER beralih SERIES
Dalam sebuah transistor disebut regulator dalam seri dengan + B-line TV. Ini menerima B + 150 V ke sumber umum melalui utama dari ferit trafo disebut "chopper". Melalui transformator osilasi bersama dengan beberapa komponen terkait, fungsi transistor sebagai saklar on / off, terkemuka dan memotong sekitar 15.000 kali per detik. Ketika dia memimpin, biaya output kapasitor untuk 100 V. Ketika memotong, tegangan kapasitor ini memelihara bertenaga TV. Melihat operasi berikut:
Ketika TV dihidupkan, R2 bias dasar regulator dan ini menyebabkan oleh arus yang di helikopter yang menginduksi pulsa di sekunder, yang diterapkan pada basis melalui C3 dan R3. Controller kemudian memotong, memotong arus, dan pulsa helikopter menginduksi lain ke dasar regulator dengan mengemudi lagi dan siklus ini diulang ribuan kali per detik. Jadi switching power supply juga dapat disebut diri berosilasi sumber. B + dalam output dari sumber ini sudah stabil (kualitas baik) dan akan memberi makan sirkuit TV horisontal.
SUMBER beralih SERIES DENGAN CI STR
Adalah satu di mana regulator adalah dalam CI bernama STR bersama dengan transistor dan berbagai komponen lainnya untuk mempertahankan output pasokan tegangan stabil dan nilai yang benar dari 100 V. ini IC 5 memiliki pin, dan pin 5 tidak terhubung ke sirkuit. Berikut adalah contoh:
Pin 3 memasuki B + non-stabil 150 V dari sumber yang sama dan pin 4 meninggalkan B + stabil 100 V. pin 2 memiliki tiga fungsi: penembakan awal, osilasi dan sumber waktu dengan horisontal sirkuit TV melalui pulsa 15.750 Hz datang dari fly-back. Sehingga sumber tidak menghasilkan bersiul atau "bar" horizontal dalam gambar. Perhatikan bagaimana komponen yang mempertahankan tegangan stabil 100 V pada output dari sumber semua dalam STR. Dalam hal ini, seperti dalam banyak TV, helikopter sambil mempertahankan osilasi dari sumber, juga menyediakan tegangan yang diperbaiki dan memberi makan sirkuit lainnya. CF kapasitor antara pin 3 dan 4 menghilangkan kebisingan yang dihasilkan oleh beralih IC. Kebisingan seperti muncul di layar dalam bentuk "asap" hitam di tengah. Sumber ini sudah multi-tegangan otomatis. Ketika TV dihidupkan pada 220 V, sumber umum menyediakan 300 V ke pin 3 dari STR, tetapi perubahan frekuensi osilasi dan mempertahankan sama 100 V pada pin 4.
CARA MENGIDENTIFIKASI SUMBER DENGAN STR ON TV BOARD
Lihat gambar di bawah struktur dasar dari power supply switching dalam seri menggunakan 5-pin IC STR:
Berikut adalah dua televisi yang diidentifikasi helikopter dan IC STR 5-pin:
SUMBER beralih PARALEL
Sumber ini banyak digunakan oleh TV modern karena konsumsi daya yang lebih rendah dari pasokan dalam seri. Berikut transistor regulator menghubungkan dan memutus helikopter primer melalui gelombang persegi (PWM) pada dasarnya berasal dari sebuah rangkaian osilator (IC atau transistor lainnya). Bawah operasi:
Ketika transistor melakukan, helikopter menciptakan medan magnet. Ketika ia memotong, energi magnetik yang disimpan dalam helikopter menginduksi pulsa tegangan di sekunder. Tegangan ini diperbaiki dan disaring, menghasilkan kualitas yang baik + B untuk memberi makan televisi. Dalam contoh ini, D2 dan C2 membuat osilator bertenaga dan dengan demikian operasi sumber. PWM berarti lebar pulsa modulasi, yaitu, nilai sumber ini + B tergantung pada lebar pulsa di dasar transistor. Yang lebih luas semakin besar tegangan induksi di menengah dan tinggi nilai B +. Rangkaian kontrol perubahan lebar pulsa untuk memperbaiki perubahan nilai B +.
FOUNTAIN DI PARALEL DENGAN CI STR
Seperti yang kita lihat di bawah ini, unit ini memiliki perangkat switching regulator transistor, rangkaian osilator dan kontrol dalam satu IC STR 9-pin.
B + V 150 memasuki pin 1 dimana perangkat switching transistor. Transistor seperti memiliki koneksi luar CI pada pin 1, 2 dan 3. IC menghasilkan pulsa PWM internal, meninggalkan pin 4 dan 5 dan pergi ke dasar dari Switch (pin 3). IC pin 9 menerima dua + B: Satu dari jembatan penyearah untuk pengiriman dari sumber dan yang lain diperbaiki dan stabil dengan transistor Q1, menjaga IC bertenaga.
Stabilisasi + B - The photocoupler IC2 dan IC3 regulator menghapus sampel B + dan kirim ke pin 7 dari STR. Dengan cara ini ia bisa tahu bagaimana adalah tegangan output dari sumber. Ketika meningkat + B, photocoupler lampu LED lebih kuat dan meningkatkan tegangan pada Pin 7 STR. Hal ini meningkatkan frekuensi STR osilator internal, menyebabkan perangkat switching untuk memotong lebih cepat dan mengurangi tegangan induksi di helikopter sekunder, dan dengan demikian nilai + B normal.
PENTING - IC2 rusak dan IC3 dapat meninggalkan + B terlalu rendah atau terlalu tinggi.
Di bawah ini adalah struktur sumber secara paralel dengan STR:
CONTOH A TELEVISION DENGAN SUMBER beralih PARALEL DENGAN STR
Di bawah ini adalah TV menggunakan Mitsubishi STR 9-pin pada sumbernya. Ini adalah komponen mudah untuk menemukan, seperti itu adalah besar dan tenggelam. Kita juga bisa melihat CI SE115, seperti transistor daya menengah dan photocoupler (4 atau 6-pin IC):
FOUNTAIN DI PARALEL DENGAN TRANSISTOR MOSFET
Ini adalah sumber yang telah digunakan oleh televisi yang lebih modern karena kesederhanaan dan konsumsi daya yang rendah. Lihat contoh di bawah ini:
Switching transistor dari sumber ini adalah MOSFET yang mengkonsumsi daya kurang dari transistor umum untuk tujuan yang sama ini. Osilator dan kontrol sumber berada dalam IC 1, 8-pin IC. Dengan menghubungkan TV, pin 02:06 menerima pemicu tegangan awal dan sumber mulai bergulir. MOSFET menerima 150 V di drain (D) dan sinyal PWM di gerbang (G). Sumber (S) akan terhubung di bumi. Jadi chaveia helikopter utama yang mentransfer tegangan ke samping menyebabkan font + B. Pin 1 + B monitor dan menyesuaikan frekuensi CI untuk membuat koreksi ketika sumber yang diperlukan. Anda juga dapat mengubah frekuensi sumber dan nilai + B manual melalui pot trim pada di pin yang sama ini 1.
Dioda D2 dan komponen yang terkait dengan itu membentuk sirkuit yang disebut snubber dengan dua fungsi: menghapus suara yang dihasilkan oleh osilasi dari MOSFET dan mencegah pulsa tegangan negatif diinduksi dalam helikopter kembali ke jembatan penyearah dan membakar dioda ini.
Di bawah ini adalah struktur sumber secara paralel menggunakan IC dan transistor MOSFET:
CONTOH A TELEVISION DENGAN MENGGUNAKAN SUMBER beralih IC dan MOSFET
Di bawah ini adalah TV Tajam modern yang menggunakan IC 8-pin dan transistor MOSFET dalam switching power supply. Perhatikan bagaimana identifikasi komponen utama adalah sederhana:
FOUNTAIN DI PARALEL DENGAN CI STK
Di bawah ini kita dapat melihat jenis font di mana transistor MOSFET dan osilasi dan kontrol sirkuit berada di dalam IC besar yang disebut STK. Jenis sumber telah digunakan untuk beberapa model televisi tajam di pertengahan 90-an:
CI besar adalah STK79037 (STK79038) atau 12-pin IX1791. Dengan menghubungkan TV, pin 5 mendapat + B dari jembatan rectifier, dengan pemakaian resistor feed gerbang keyer internal yang MOSFET dan dari sana sumber mulai berosilasi. Pin 1 dan 3 menerima sampel dari tegangan output melalui regulator SE115 IC3 dan photocoupler IC2. Jadi Anda dapat mengubah frekuensi dan nilai + B harus perlu timbul identik dengan sumber menggunakan 9-pin IC STR.
Penting - Ketiga sumber ini (STR STK dan MOSFET dengan IC osilator terpisah) bekerja dengan baik dengan 150 V atau 300 V yang berasal dari penyearah jembatan. Oleh karena itu sumber seperti multi-tegangan otomatis. Ketika tegangan listrik adalah 220 V, penyearah dan filter menyediakan 300 V. Dengan cara ini sumber berosilasi pada frekuensi yang lebih tinggi, membuat Switch transistor (umum atau MOSFET) memotong lebih cepat untuk mengimbangi B + tinggi dari penyearah jembatan. Sehingga tegangan induksi di helikopter sekunder (saat transistor dipotong) tetap sama ketika jembatan penyearah memberikan 150 V (110 jaringan V). Tapi jika ada perubahan mendadak dalam tegangan suplai (lulus 110-220 V tiba-tiba) tidak menyediakan waktu untuk menyesuaikan frekuensi ketegangan itu dan berakhir terbakar (dioda, transistor atau IC).
Di bawah ini adalah struktur sumber secara paralel menggunakan CI STK 12-pin:
PEMISAHAN TANAH TELEVISION
Kebanyakan TV modern memiliki input tambahan untuk audio dan video (AV). Input ini terhubung perangkat lain seperti kamera, DVD, video game, dll Tanah perangkat ini tidak dapat tinggal di kontak dengan sumber tanah TV dengan risiko terbakar oleh inversi dari kabel terlindung ke konektor RCA di ujungnya. Ujung RCA dapat dihubungkan di RCA perumahan di sisi lain dari kabel. Oleh karena itu televisi tersebut dengan input AV tambahan telah dua tanah terisolasi oleh resistor nilai yang sangat tinggi atau dua kapasitor keramik, seperti yang ditunjukkan pada contoh di bawah:
Salah satu lahan yang disebut sumber tanah dan sesuai dengan negatif dari filter elektrolit utama. Yang lainnya adalah tanah sisa dan dapat tabung mesh, dial varicap perumahan atau tenggelam selain sumber. Biasanya ketika kita mengukur tegangan komponen yang terhubung ke helikopter primer, sumber penggunaan tanah (filter utama negatif). Ketika kita mengukur komponen lain dari penggunaan sekunder helikopter sisa tanah. Di bawah ini kita melihat dua contoh tanah pemisahan:
CATATAN: Dalam beberapa pemisahan televisi tanah dibuat sekitar konektor AV. TV tanpa input AV tambahan (tua) memiliki lahan tunggal.
KOMPONEN DIGUNAKAN PADA SUMBER LEBIH TV
Mencatat apa yang transistor dan IC ditemukan di televisi lebih modern beralih pasokan listrik:
SUMBER UMUM DAN CIRCUIT TUBE degauss
Sumber umum ditemukan melalui kabel listrik dan empat dioda penyearah, baik dalam tata letak dan di papan TV. Ada juga sekering pengaman, kapasitor filter utama (electrolytic TV terbesar) masukan fusistor yang (nilai rendah kawat listrik resistor yang berfungsi sebagai sekering) dan on / off switch kelompok pada beberapa televisi. Di bawah ini adalah prinsip sumber yang sama:
Dioda mengkonversi jaringan tegangan bolak berdenyut dan filter kapasitor, berubah menjadi tegangan DC dari 150 V atau 300 V jika jaringan 220 V. Ketegangan ini pergi ke switching power supply. The fusistor masuk adalah resistor besar nilai rendah disebutkan. Memiliki dua fungsi: Untuk melindungi catu daya switching puncak awal 150 V tegangan dan terbuka untuk setiap komponen menjadi pendek pasokan. Dua kumparan dan polyester kapasitor dalam entri jaringan tidak memungkinkan frekuensi switching power supply keluar jaringan dan mengganggu perangkat lain. Filter ini hadir di semua jenis switching power supply.
Sirkuit demagnetisasi - Sebuah kumparan degaussing dibungkus pita listrik di sekitar pipa. Fungsinya adalah untuk menciptakan medan magnet bolak dengan tegangan listrik untuk demagnetize topeng bayangan (plat besi yang ada di dalam tabung). Hal ini untuk mencegah bahwa gambar menyajikan patch berwarna di sudut-sudut layar. Coil ini beroperasi selama beberapa detik sampai termistor PTC memanas, meningkatkan stamina dan cukup mengurangi arus. Dalam beberapa TV termistor PTC ada dua, di lain sederhana.
CARA MENCARI SUMBER UMUM DI TV BOARD
Seperti dijelaskan di atas, sumber yang sama dapat ditemukan di papan diikuti oleh kabel listrik. Kemudian kita akan menemukan dioda penyearah (ada TV yang menggunakan penyearah jembatan dalam satu potong), utama filter, sekering, fusistor, termistor dan konektor dari kumparan degaussing. Di bawah ini adalah dua contoh:
SUMBER beralih SERIES
Dalam sebuah transistor disebut regulator dalam seri dengan + B-line TV. Ini menerima B + 150 V ke sumber umum melalui utama dari ferit trafo disebut "chopper". Melalui transformator osilasi bersama dengan beberapa komponen terkait, fungsi transistor sebagai saklar on / off, terkemuka dan memotong sekitar 15.000 kali per detik. Ketika dia memimpin, biaya output kapasitor untuk 100 V. Ketika memotong, tegangan kapasitor ini memelihara bertenaga TV. Melihat operasi berikut:
Ketika TV dihidupkan, R2 bias dasar regulator dan ini menyebabkan oleh arus yang di helikopter yang menginduksi pulsa di sekunder, yang diterapkan pada basis melalui C3 dan R3. Controller kemudian memotong, memotong arus, dan pulsa helikopter menginduksi lain ke dasar regulator dengan mengemudi lagi dan siklus ini diulang ribuan kali per detik. Jadi switching power supply juga dapat disebut diri berosilasi sumber. B + dalam output dari sumber ini sudah stabil (kualitas baik) dan akan memberi makan sirkuit TV horisontal.
SUMBER beralih SERIES DENGAN CI STR
Adalah satu di mana regulator adalah dalam CI bernama STR bersama dengan transistor dan berbagai komponen lainnya untuk mempertahankan output pasokan tegangan stabil dan nilai yang benar dari 100 V. ini IC 5 memiliki pin, dan pin 5 tidak terhubung ke sirkuit. Berikut adalah contoh:
Pin 3 memasuki B + non-stabil 150 V dari sumber yang sama dan pin 4 meninggalkan B + stabil 100 V. pin 2 memiliki tiga fungsi: penembakan awal, osilasi dan sumber waktu dengan horisontal sirkuit TV melalui pulsa 15.750 Hz datang dari fly-back. Sehingga sumber tidak menghasilkan bersiul atau "bar" horizontal dalam gambar. Perhatikan bagaimana komponen yang mempertahankan tegangan stabil 100 V pada output dari sumber semua dalam STR. Dalam hal ini, seperti dalam banyak TV, helikopter sambil mempertahankan osilasi dari sumber, juga menyediakan tegangan yang diperbaiki dan memberi makan sirkuit lainnya. CF kapasitor antara pin 3 dan 4 menghilangkan kebisingan yang dihasilkan oleh beralih IC. Kebisingan seperti muncul di layar dalam bentuk "asap" hitam di tengah. Sumber ini sudah multi-tegangan otomatis. Ketika TV dihidupkan pada 220 V, sumber umum menyediakan 300 V ke pin 3 dari STR, tetapi perubahan frekuensi osilasi dan mempertahankan sama 100 V pada pin 4.
CARA MENGIDENTIFIKASI SUMBER DENGAN STR ON TV BOARD
Lihat gambar di bawah struktur dasar dari power supply switching dalam seri menggunakan 5-pin IC STR:
Berikut adalah dua televisi yang diidentifikasi helikopter dan IC STR 5-pin:
SUMBER beralih PARALEL
Sumber ini banyak digunakan oleh TV modern karena konsumsi daya yang lebih rendah dari pasokan dalam seri. Berikut transistor regulator menghubungkan dan memutus helikopter primer melalui gelombang persegi (PWM) pada dasarnya berasal dari sebuah rangkaian osilator (IC atau transistor lainnya). Bawah operasi:
Ketika transistor melakukan, helikopter menciptakan medan magnet. Ketika ia memotong, energi magnetik yang disimpan dalam helikopter menginduksi pulsa tegangan di sekunder. Tegangan ini diperbaiki dan disaring, menghasilkan kualitas yang baik + B untuk memberi makan televisi. Dalam contoh ini, D2 dan C2 membuat osilator bertenaga dan dengan demikian operasi sumber. PWM berarti lebar pulsa modulasi, yaitu, nilai sumber ini + B tergantung pada lebar pulsa di dasar transistor. Yang lebih luas semakin besar tegangan induksi di menengah dan tinggi nilai B +. Rangkaian kontrol perubahan lebar pulsa untuk memperbaiki perubahan nilai B +.
FOUNTAIN DI PARALEL DENGAN CI STR
Seperti yang kita lihat di bawah ini, unit ini memiliki perangkat switching regulator transistor, rangkaian osilator dan kontrol dalam satu IC STR 9-pin.
B + V 150 memasuki pin 1 dimana perangkat switching transistor. Transistor seperti memiliki koneksi luar CI pada pin 1, 2 dan 3. IC menghasilkan pulsa PWM internal, meninggalkan pin 4 dan 5 dan pergi ke dasar dari Switch (pin 3). IC pin 9 menerima dua + B: Satu dari jembatan penyearah untuk pengiriman dari sumber dan yang lain diperbaiki dan stabil dengan transistor Q1, menjaga IC bertenaga.
Stabilisasi + B - The photocoupler IC2 dan IC3 regulator menghapus sampel B + dan kirim ke pin 7 dari STR. Dengan cara ini ia bisa tahu bagaimana adalah tegangan output dari sumber. Ketika meningkat + B, photocoupler lampu LED lebih kuat dan meningkatkan tegangan pada Pin 7 STR. Hal ini meningkatkan frekuensi STR osilator internal, menyebabkan perangkat switching untuk memotong lebih cepat dan mengurangi tegangan induksi di helikopter sekunder, dan dengan demikian nilai + B normal.
PENTING - IC2 rusak dan IC3 dapat meninggalkan + B terlalu rendah atau terlalu tinggi.
Di bawah ini adalah struktur sumber secara paralel dengan STR:
CONTOH A TELEVISION DENGAN SUMBER beralih PARALEL DENGAN STR
Di bawah ini adalah TV menggunakan Mitsubishi STR 9-pin pada sumbernya. Ini adalah komponen mudah untuk menemukan, seperti itu adalah besar dan tenggelam. Kita juga bisa melihat CI SE115, seperti transistor daya menengah dan photocoupler (4 atau 6-pin IC):
FOUNTAIN DI PARALEL DENGAN TRANSISTOR MOSFET
Ini adalah sumber yang telah digunakan oleh televisi yang lebih modern karena kesederhanaan dan konsumsi daya yang rendah. Lihat contoh di bawah ini:
Switching transistor dari sumber ini adalah MOSFET yang mengkonsumsi daya kurang dari transistor umum untuk tujuan yang sama ini. Osilator dan kontrol sumber berada dalam IC 1, 8-pin IC. Dengan menghubungkan TV, pin 02:06 menerima pemicu tegangan awal dan sumber mulai bergulir. MOSFET menerima 150 V di drain (D) dan sinyal PWM di gerbang (G). Sumber (S) akan terhubung di bumi. Jadi chaveia helikopter utama yang mentransfer tegangan ke samping menyebabkan font + B. Pin 1 + B monitor dan menyesuaikan frekuensi CI untuk membuat koreksi ketika sumber yang diperlukan. Anda juga dapat mengubah frekuensi sumber dan nilai + B manual melalui pot trim pada di pin yang sama ini 1.
Dioda D2 dan komponen yang terkait dengan itu membentuk sirkuit yang disebut snubber dengan dua fungsi: menghapus suara yang dihasilkan oleh osilasi dari MOSFET dan mencegah pulsa tegangan negatif diinduksi dalam helikopter kembali ke jembatan penyearah dan membakar dioda ini.
Di bawah ini adalah struktur sumber secara paralel menggunakan IC dan transistor MOSFET:
CONTOH A TELEVISION DENGAN MENGGUNAKAN SUMBER beralih IC dan MOSFET
Di bawah ini adalah TV Tajam modern yang menggunakan IC 8-pin dan transistor MOSFET dalam switching power supply. Perhatikan bagaimana identifikasi komponen utama adalah sederhana:
FOUNTAIN DI PARALEL DENGAN CI STK
Di bawah ini kita dapat melihat jenis font di mana transistor MOSFET dan osilasi dan kontrol sirkuit berada di dalam IC besar yang disebut STK. Jenis sumber telah digunakan untuk beberapa model televisi tajam di pertengahan 90-an:
CI besar adalah STK79037 (STK79038) atau 12-pin IX1791. Dengan menghubungkan TV, pin 5 mendapat + B dari jembatan rectifier, dengan pemakaian resistor feed gerbang keyer internal yang MOSFET dan dari sana sumber mulai berosilasi. Pin 1 dan 3 menerima sampel dari tegangan output melalui regulator SE115 IC3 dan photocoupler IC2. Jadi Anda dapat mengubah frekuensi dan nilai + B harus perlu timbul identik dengan sumber menggunakan 9-pin IC STR.
Penting - Ketiga sumber ini (STR STK dan MOSFET dengan IC osilator terpisah) bekerja dengan baik dengan 150 V atau 300 V yang berasal dari penyearah jembatan. Oleh karena itu sumber seperti multi-tegangan otomatis. Ketika tegangan listrik adalah 220 V, penyearah dan filter menyediakan 300 V. Dengan cara ini sumber berosilasi pada frekuensi yang lebih tinggi, membuat Switch transistor (umum atau MOSFET) memotong lebih cepat untuk mengimbangi B + tinggi dari penyearah jembatan. Sehingga tegangan induksi di helikopter sekunder (saat transistor dipotong) tetap sama ketika jembatan penyearah memberikan 150 V (110 jaringan V). Tapi jika ada perubahan mendadak dalam tegangan suplai (lulus 110-220 V tiba-tiba) tidak menyediakan waktu untuk menyesuaikan frekuensi ketegangan itu dan berakhir terbakar (dioda, transistor atau IC).
Di bawah ini adalah struktur sumber secara paralel menggunakan CI STK 12-pin:
PEMISAHAN TANAH TELEVISION
Kebanyakan TV modern memiliki input tambahan untuk audio dan video (AV). Input ini terhubung perangkat lain seperti kamera, DVD, video game, dll Tanah perangkat ini tidak dapat tinggal di kontak dengan sumber tanah TV dengan risiko terbakar oleh inversi dari kabel terlindung ke konektor RCA di ujungnya. Ujung RCA dapat dihubungkan di RCA perumahan di sisi lain dari kabel. Oleh karena itu televisi tersebut dengan input AV tambahan telah dua tanah terisolasi oleh resistor nilai yang sangat tinggi atau dua kapasitor keramik, seperti yang ditunjukkan pada contoh di bawah:
Salah satu lahan yang disebut sumber tanah dan sesuai dengan negatif dari filter elektrolit utama. Yang lainnya adalah tanah sisa dan dapat tabung mesh, dial varicap perumahan atau tenggelam selain sumber. Biasanya ketika kita mengukur tegangan komponen yang terhubung ke helikopter primer, sumber penggunaan tanah (filter utama negatif). Ketika kita mengukur komponen lain dari penggunaan sekunder helikopter sisa tanah. Di bawah ini kita melihat dua contoh tanah pemisahan:
CATATAN: Dalam beberapa pemisahan televisi tanah dibuat sekitar konektor AV. TV tanpa input AV tambahan (tua) memiliki lahan tunggal.
KOMPONEN DIGUNAKAN PADA SUMBER LEBIH TV
Mencatat apa yang transistor dan IC ditemukan di televisi lebih modern beralih pasokan listrik:
Thu November 10, 2011
HORIZONTAL TELEVISI CIRCUIT
Diposting oleh eletronicaetk di Kategori Kursus Dasar dalam Elektronika[3] Comments
Rangkaian
defleksi horisontal memiliki dua fungsi utama: memindahkan berkas
elektronik dari kiri ke kanan pada layar dan menghasilkan tegangan
tinggi (EHV) untuk lampu tabung. Sirkuit ini memiliki tiga komponen utama yang mudah untuk menemukan pada kartu TV: 1 Fly-back (transformator keluaran horizontal), di mana ia meninggalkan kabel MAT ke pipa, 2 horisontal output, transistor besar sebelah fly-back , 3 CI melakukan segala sesuatu, dengan banyak komponen IC besar di sekitar. Di bawah ini adalah prinsip kerja horisontal:
CI melakukan itu semua - Menghasilkan sinyal dari 15.750 Hz sebagai berikut: Di dalamnya ada adalah osilator 503 KHz dikendalikan oleh kristal terhubung pada pin 28 dari contoh. Sinyal 503 kHz diproduksi di osilator melewati pembagi internal dengan 32, sehingga frekuensi sekitar 15.750 Hz pada pin 27 dari IC.
Pre - Menerima sinyal dari 15.750 Hz IC, menguatkan dan mengirimkannya ke output horizontal.
Driver - Ini adalah transformator kecil yang digunakan untuk mendapatkan pra sinyal ke output horizontal dan blok B + penangkap pra dasar output horisontal.
Horisontal keluaran - Seperti yang saya katakan adalah transistor daya dekat fly-back. Menerima pre sinyal pada dasar dan chaveia (lead dan pemotongan) 15.750 kali per detik. Sehingga mereka muncul pulsa 15.750 Hz dan 1000 V tegangan di kolektor. Pulsa ini diterapkan untuk kuk fly-back dan pada saat yang sama. Perhatikan bagaimana ada dioda dalam output horisontal. Dioda seperti menerima nama perlindungan dioda, shock absorber atau peredam. Itu mengarah ke tanah pulsa negatif kembalinya fly-back dengan dua tujuan: untuk mencegah transistor luka bakar dan pasokan arus ke yoke.
Fly-back - menerima pulsa dari output horisontal dan menghasilkan tegangan tinggi 25.000 V (MAT) yang akan diterapkan untuk tabung untuk dia menarik pistol elektron ke layar dan itu akan datang. Lalat-kembali juga menghasilkan ketegangan lain seperti: fokus (7000 V) dengan penyesuaian untuk mengontrol ketajaman gambar, layar (400 V) dengan penyesuaian untuk mengontrol kecerahan plot; tegangan ke sumber pencahayaan fly-back dan filamen tabung (sekitar 6 VAC). Filamen tabung beroperasi dengan tegangan terus menerus atau bolak-balik. Sebagai fly-back bekerja dengan frekuensi tinggi AC (15.750 Hz), intinya adalah ferit.
Defleksi coil (BDH atau kuk) dan kopling kapasitor - The BDH menerima pulsa dari output kolektor horisontal, yang akan beredar rantai-gigi melihat 15.750 Hz dengan gulungan. Sehingga medan magnet akan dibuat yang akan memindahkan elektron dari kiri ke kanan pada layar. BDH kumparan berada dalam kuk. The kopling kapasitor adalah jumlah yang tinggi poliester (0,22-0,82 uF) dan tegangan antara 200 V dan 400 dihubungkan secara seri dengan HDB. Its fungsi blok B + 100V output dari kolektor horisontal, mencegah dia dari pergi ke tanah.
Capacitor lebar - adalah kapasitor poliester terhubung dari output dari kolektor ke tanah. Kontrol lebar (ukuran horisontal) dari gambar. Kapasitor ini memiliki nilai yang rendah (2,2-10 nF), tetapi tegangan kerja 1.600 atau 2.000 V). Ketika kapasitor ini terlalu rendah dapat membakar output horizontal atau EHV lain meningkatkan titik menggigit leher tabung dalam beberapa kasus. TV mungkin memiliki beberapa kapasitor yang luas.
Mari kita menavigasi rincian sirkuit horisontal:
STRUKTUR DASAR HORIZONTAL CIRCUIT
Lihat ilustrasi di bawah urutan langkah-langkah yang membentuk televisi sirkuit horisontal. Tentu saja, power supply dapat menggunakan komponen lainnya.
IDENTIFIKASI UTAMA KOMPONEN HORIZONTAL
Di bawah ini adalah gambaran dari komponen utama dari televisi sirkuit horisontal:
FLY-BACK
Seperti yang sudah dijelaskan, yang terbang-kembali merupakan komponen utama dari rangkaian horisontal. Ini adalah sebuah transformator dengan inti ferit yang menghasilkan MAT dan tegangan lainnya untuk operasi yang tepat dari tabung. Hal ini juga memberikan tegangan ke sumber fly-back. Ia bekerja dengan 15.750 Hz sinyal yang dihasilkan oleh IC osilator horisontal internal untuk melakukan segala sesuatu. Pada bagian ini kita akan berbicara tentang komponen ini, sama seperti kita harus mengujinya. Di bawah ini adalah jenis fly-back yang digunakan dalam TV warna:
PENGATURAN FLY-BACK
Fokus pot membuat lebih tajam atau kabur gambar. Sudah layar mengontrol kecerahan plot. Lihat di bawah:
COUNT OF PIN FLY-BACK
Hal ini dilakukan searah jarum jam awal di sebelah kiri. Dalam kebanyakan jenis, pin 1 dan 2 diumpankan ke transistor output horizontal. Lihat di bawah:
FLY-BACK UNTUK TV DAN MONITOR
Jenis fly-back yang digunakan dalam monitor komputer yang memiliki televisi isolasi yang lebih besar, oleh karena itu lebih mahal. MAT juga menggunakan filter kapasitor internal yang karena kapasitansi dari tabung layar rendah dan tidak cukup untuk menyaring MAT. Karena kapasitansi dari TV tabung tinggi, tidak kapasitor internal yang diperlukan untuk terbang kembali. Cacat yang paling umum di TV fly-back pendek antara putaran yang sama berliku atau antara gulungan. Yang paling umum Monitor cacat fly-back pendek pada MAT intern kapasitor, tegangan tinggi dan cacat kebocoran dalam pot, menyebabkan kabut dalam gambar. Cacat ini biasanya diperbaiki dengan menempatkan fokus KIT. Melihat dua jenis berikut:
Cara menguji FLY-BACK
Tentu saja metode 100% untuk mengetahui status dari lalat-back pengganti lain dalam kondisi baik kecuali visual rusak. Tapi sebelum melanjutkan untuk bertukar lalat-kembali, kita dapat melakukan beberapa tes seperti yang ditunjukkan di bawah ini:
INSPEKSI VISUAL
Hal ini untuk melihat apakah fly-back tidak pecah, dengan kebocoran tegangan tinggi, diisi dengan longgar atau rusak ferit. Dengan kondisi tersebut pertukaran harus segera. Tonton di bawah ini:
UJI PENDEK DALAM INTERNAL kapasitor
Menggunakan multimeter pada skala x10K, menempatkan tip pada klip dot dari MAT dan sentuhan lainnya masing-masing pin fly-back. Jika langkah pointer di salah satu dari mereka, lalat-kembali pendek. Lihat tes di bawah ini:
PEMBUKAAN TES DAN SHORT ANTARA LAIN DAN WINDING
Jika skema TV menggunakan x10K skala, mengukur kelangsungan kumparan sesuai dengan pin fly-back ditampilkan dalam skema. Juga membuat tes pendek antara berliku dan lain. Ingat, lalat-kembali harus off TV. Lihat contoh di bawah ini:
Dalam contoh di atas, pin 1,2,3 dan 5 harus memimpin satu sama lain, tapi tidak bisa mengemudi dengan 4,6,7,8 dan 9. Jika Anda tidak memiliki skema TV, menggunakan x10K pin terpisah dari fly kembali kelompok. Jika salah satu pin yang melewati + B ke kolektor dari output memimpin horizontal untuk setiap pin yang masuk ke bumi, lalat adalah korsleting. Jika beberapa pin tidak menyebabkan yang lain, memeriksa melacak ada di papan TV. Jika tidak, itu normal. Jika track pada pin ini, fly terbuka.
UJI PENDEK DALAM ternyata WINDING SAMA (CACAT PALING UMUM)
Untuk menguji ini kita akan membutuhkan gadget khusus yang dapat dipasang oleh pengunjung sendiri. Berikut adalah cara itu harus diterapkan (digunakan untuk fly-back dari setiap merek TV atau monitor mikro):
Tempatkan klip perangkat buaya pada pin yang mengarah ke B + keluaran H. kolektor Jika lampu LED up, lalat-kembali normal. Jika tidak, lalat-belakang dengan korsleting bergantian (hanya satu) dan harus diganti. Tidak ada skema TV, menemukan sepasang pin lampu LED semua up (tidak perlu persis orang-orang yang menyebabkan B + output). Jika fly-back memiliki gilirannya pendek di setiap berkelok-kelok, LED tidak menyala dalam sepasang pin.
JENIS CI MEMBUAT SEMUA
Dari awal sampai sekitar setengah dari 90-an, televisi digunakan kristal 503 KHz seperti sebuah kotak untuk menghasilkan sinyal gigi gergaji 15.750 Hz untuk horizontal dan 60 Hz untuk vertikal. Dari pertengahan 90-an sejauh ini, yang paling televisi menggunakan kristal sirkuit warna 3,58 MHz untuk menghasilkan sinyal gigi gergaji ke sirkuit horisontal dan vertikal. Berikut ini adalah contoh dari CI melakukan segala sesuatu harus memisahkan kristal dan kroma horizontal dan vertikal, dan lain yang menggunakan kristal hanya untuk segalanya:
Ketika TV menggunakan kroma kristal yang sama (warna) untuk menghasilkan frekuensi untuk horisontal dan vertikal, jika ini berjalan rusak, TV tidak.
Contoh CI membuat semua menggunakan kristal terpisah - LA7680, LA7685, IX1828, TA8690, dll
Contoh CI melakukan segala sesuatu yang modern yang menggunakan kristal untuk segalanya - * TDA8360, TDA8374, TDA8375, TDA8841, TDA9570, dll
* TDA8360 - Bekerja pada sistem PAL M - menggunakan kristal saja;
TDA8361 - Bekerja dalam PAL dan NTSC M sistem - dapat bekerja dengan dua kristal;
TDA 8362 - Sistem PAL M, PAL dan NTSC N - dapat bekerja dengan tiga kristal.
Catatan 1 - TDA8360 dapat ditukar 61 atau 62; TDA8361 dapat ditukar 62 dan TDA8362 hanya dapat ditukar untuk dirinya sendiri. Sampai kita bisa menukarnya dengan 60 atau 61 hanya untuk menguji.
Catatan 2 - The TDA8360 / 61/62 dengan 4x akhir memiliki resistor 8K2 untuk pin 35, sementara ujung dengan 3thn, 5y dan 5 menggunakan 47 K resistor untuk pin 35.
Catatan 3 - Rangkaian kristal chroma memiliki frekuensi operasi berikut:
PAL M - 3.575611 MHz
PAL N - 3.582056 MHz
NTSC - 3.579545 MHz
KOMPONEN PALING DIGUNAKAN DI SIRKUIT HORIZONTAL
Lihat di bawah untuk IC dan transistor biasa digunakan dalam televisi sirkuit horisontal:
CI melakukan itu semua - Menghasilkan sinyal dari 15.750 Hz sebagai berikut: Di dalamnya ada adalah osilator 503 KHz dikendalikan oleh kristal terhubung pada pin 28 dari contoh. Sinyal 503 kHz diproduksi di osilator melewati pembagi internal dengan 32, sehingga frekuensi sekitar 15.750 Hz pada pin 27 dari IC.
Pre - Menerima sinyal dari 15.750 Hz IC, menguatkan dan mengirimkannya ke output horizontal.
Driver - Ini adalah transformator kecil yang digunakan untuk mendapatkan pra sinyal ke output horizontal dan blok B + penangkap pra dasar output horisontal.
Horisontal keluaran - Seperti yang saya katakan adalah transistor daya dekat fly-back. Menerima pre sinyal pada dasar dan chaveia (lead dan pemotongan) 15.750 kali per detik. Sehingga mereka muncul pulsa 15.750 Hz dan 1000 V tegangan di kolektor. Pulsa ini diterapkan untuk kuk fly-back dan pada saat yang sama. Perhatikan bagaimana ada dioda dalam output horisontal. Dioda seperti menerima nama perlindungan dioda, shock absorber atau peredam. Itu mengarah ke tanah pulsa negatif kembalinya fly-back dengan dua tujuan: untuk mencegah transistor luka bakar dan pasokan arus ke yoke.
Fly-back - menerima pulsa dari output horisontal dan menghasilkan tegangan tinggi 25.000 V (MAT) yang akan diterapkan untuk tabung untuk dia menarik pistol elektron ke layar dan itu akan datang. Lalat-kembali juga menghasilkan ketegangan lain seperti: fokus (7000 V) dengan penyesuaian untuk mengontrol ketajaman gambar, layar (400 V) dengan penyesuaian untuk mengontrol kecerahan plot; tegangan ke sumber pencahayaan fly-back dan filamen tabung (sekitar 6 VAC). Filamen tabung beroperasi dengan tegangan terus menerus atau bolak-balik. Sebagai fly-back bekerja dengan frekuensi tinggi AC (15.750 Hz), intinya adalah ferit.
Defleksi coil (BDH atau kuk) dan kopling kapasitor - The BDH menerima pulsa dari output kolektor horisontal, yang akan beredar rantai-gigi melihat 15.750 Hz dengan gulungan. Sehingga medan magnet akan dibuat yang akan memindahkan elektron dari kiri ke kanan pada layar. BDH kumparan berada dalam kuk. The kopling kapasitor adalah jumlah yang tinggi poliester (0,22-0,82 uF) dan tegangan antara 200 V dan 400 dihubungkan secara seri dengan HDB. Its fungsi blok B + 100V output dari kolektor horisontal, mencegah dia dari pergi ke tanah.
Capacitor lebar - adalah kapasitor poliester terhubung dari output dari kolektor ke tanah. Kontrol lebar (ukuran horisontal) dari gambar. Kapasitor ini memiliki nilai yang rendah (2,2-10 nF), tetapi tegangan kerja 1.600 atau 2.000 V). Ketika kapasitor ini terlalu rendah dapat membakar output horizontal atau EHV lain meningkatkan titik menggigit leher tabung dalam beberapa kasus. TV mungkin memiliki beberapa kapasitor yang luas.
Mari kita menavigasi rincian sirkuit horisontal:
STRUKTUR DASAR HORIZONTAL CIRCUIT
Lihat ilustrasi di bawah urutan langkah-langkah yang membentuk televisi sirkuit horisontal. Tentu saja, power supply dapat menggunakan komponen lainnya.
IDENTIFIKASI UTAMA KOMPONEN HORIZONTAL
Di bawah ini adalah gambaran dari komponen utama dari televisi sirkuit horisontal:
FLY-BACK
Seperti yang sudah dijelaskan, yang terbang-kembali merupakan komponen utama dari rangkaian horisontal. Ini adalah sebuah transformator dengan inti ferit yang menghasilkan MAT dan tegangan lainnya untuk operasi yang tepat dari tabung. Hal ini juga memberikan tegangan ke sumber fly-back. Ia bekerja dengan 15.750 Hz sinyal yang dihasilkan oleh IC osilator horisontal internal untuk melakukan segala sesuatu. Pada bagian ini kita akan berbicara tentang komponen ini, sama seperti kita harus mengujinya. Di bawah ini adalah jenis fly-back yang digunakan dalam TV warna:
PENGATURAN FLY-BACK
Fokus pot membuat lebih tajam atau kabur gambar. Sudah layar mengontrol kecerahan plot. Lihat di bawah:
COUNT OF PIN FLY-BACK
Hal ini dilakukan searah jarum jam awal di sebelah kiri. Dalam kebanyakan jenis, pin 1 dan 2 diumpankan ke transistor output horizontal. Lihat di bawah:
FLY-BACK UNTUK TV DAN MONITOR
Jenis fly-back yang digunakan dalam monitor komputer yang memiliki televisi isolasi yang lebih besar, oleh karena itu lebih mahal. MAT juga menggunakan filter kapasitor internal yang karena kapasitansi dari tabung layar rendah dan tidak cukup untuk menyaring MAT. Karena kapasitansi dari TV tabung tinggi, tidak kapasitor internal yang diperlukan untuk terbang kembali. Cacat yang paling umum di TV fly-back pendek antara putaran yang sama berliku atau antara gulungan. Yang paling umum Monitor cacat fly-back pendek pada MAT intern kapasitor, tegangan tinggi dan cacat kebocoran dalam pot, menyebabkan kabut dalam gambar. Cacat ini biasanya diperbaiki dengan menempatkan fokus KIT. Melihat dua jenis berikut:
Cara menguji FLY-BACK
Tentu saja metode 100% untuk mengetahui status dari lalat-back pengganti lain dalam kondisi baik kecuali visual rusak. Tapi sebelum melanjutkan untuk bertukar lalat-kembali, kita dapat melakukan beberapa tes seperti yang ditunjukkan di bawah ini:
INSPEKSI VISUAL
Hal ini untuk melihat apakah fly-back tidak pecah, dengan kebocoran tegangan tinggi, diisi dengan longgar atau rusak ferit. Dengan kondisi tersebut pertukaran harus segera. Tonton di bawah ini:
UJI PENDEK DALAM INTERNAL kapasitor
Menggunakan multimeter pada skala x10K, menempatkan tip pada klip dot dari MAT dan sentuhan lainnya masing-masing pin fly-back. Jika langkah pointer di salah satu dari mereka, lalat-kembali pendek. Lihat tes di bawah ini:
PEMBUKAAN TES DAN SHORT ANTARA LAIN DAN WINDING
Jika skema TV menggunakan x10K skala, mengukur kelangsungan kumparan sesuai dengan pin fly-back ditampilkan dalam skema. Juga membuat tes pendek antara berliku dan lain. Ingat, lalat-kembali harus off TV. Lihat contoh di bawah ini:
Dalam contoh di atas, pin 1,2,3 dan 5 harus memimpin satu sama lain, tapi tidak bisa mengemudi dengan 4,6,7,8 dan 9. Jika Anda tidak memiliki skema TV, menggunakan x10K pin terpisah dari fly kembali kelompok. Jika salah satu pin yang melewati + B ke kolektor dari output memimpin horizontal untuk setiap pin yang masuk ke bumi, lalat adalah korsleting. Jika beberapa pin tidak menyebabkan yang lain, memeriksa melacak ada di papan TV. Jika tidak, itu normal. Jika track pada pin ini, fly terbuka.
UJI PENDEK DALAM ternyata WINDING SAMA (CACAT PALING UMUM)
Untuk menguji ini kita akan membutuhkan gadget khusus yang dapat dipasang oleh pengunjung sendiri. Berikut adalah cara itu harus diterapkan (digunakan untuk fly-back dari setiap merek TV atau monitor mikro):
Tempatkan klip perangkat buaya pada pin yang mengarah ke B + keluaran H. kolektor Jika lampu LED up, lalat-kembali normal. Jika tidak, lalat-belakang dengan korsleting bergantian (hanya satu) dan harus diganti. Tidak ada skema TV, menemukan sepasang pin lampu LED semua up (tidak perlu persis orang-orang yang menyebabkan B + output). Jika fly-back memiliki gilirannya pendek di setiap berkelok-kelok, LED tidak menyala dalam sepasang pin.
JENIS CI MEMBUAT SEMUA
Dari awal sampai sekitar setengah dari 90-an, televisi digunakan kristal 503 KHz seperti sebuah kotak untuk menghasilkan sinyal gigi gergaji 15.750 Hz untuk horizontal dan 60 Hz untuk vertikal. Dari pertengahan 90-an sejauh ini, yang paling televisi menggunakan kristal sirkuit warna 3,58 MHz untuk menghasilkan sinyal gigi gergaji ke sirkuit horisontal dan vertikal. Berikut ini adalah contoh dari CI melakukan segala sesuatu harus memisahkan kristal dan kroma horizontal dan vertikal, dan lain yang menggunakan kristal hanya untuk segalanya:
Ketika TV menggunakan kroma kristal yang sama (warna) untuk menghasilkan frekuensi untuk horisontal dan vertikal, jika ini berjalan rusak, TV tidak.
Contoh CI membuat semua menggunakan kristal terpisah - LA7680, LA7685, IX1828, TA8690, dll
Contoh CI melakukan segala sesuatu yang modern yang menggunakan kristal untuk segalanya - * TDA8360, TDA8374, TDA8375, TDA8841, TDA9570, dll
* TDA8360 - Bekerja pada sistem PAL M - menggunakan kristal saja;
TDA8361 - Bekerja dalam PAL dan NTSC M sistem - dapat bekerja dengan dua kristal;
TDA 8362 - Sistem PAL M, PAL dan NTSC N - dapat bekerja dengan tiga kristal.
Catatan 1 - TDA8360 dapat ditukar 61 atau 62; TDA8361 dapat ditukar 62 dan TDA8362 hanya dapat ditukar untuk dirinya sendiri. Sampai kita bisa menukarnya dengan 60 atau 61 hanya untuk menguji.
Catatan 2 - The TDA8360 / 61/62 dengan 4x akhir memiliki resistor 8K2 untuk pin 35, sementara ujung dengan 3thn, 5y dan 5 menggunakan 47 K resistor untuk pin 35.
Catatan 3 - Rangkaian kristal chroma memiliki frekuensi operasi berikut:
PAL M - 3.575611 MHz
PAL N - 3.582056 MHz
NTSC - 3.579545 MHz
KOMPONEN PALING DIGUNAKAN DI SIRKUIT HORIZONTAL
Lihat di bawah untuk IC dan transistor biasa digunakan dalam televisi sirkuit horisontal:
Thu November 10, 2011
AS MICRO ON THE TV
Diposting oleh eletronicaetk di Kategori Kursus Dasar dalam ElektronikaTidak ada Komentar
Mikrokontroler atau mikro IC digunakan untuk mengontrol semua fungsi TV, termasuk on / off. Ketika
kita menyalakan kekuatan TV atau mengguncang kunci master umum, mikro
menerima 5 V pasokan di Anda + B pin (Vcc atau Vdd). Dalam kondisi ini, kita mengatakan bahwa TV adalah di "Stand by". Ketika
kita menekan tombol daya pada-remote control atau pada panel TV, pin
mikro disebut "kekuatan", "link / off" atau "on / off", perubahan 0
tegangan untuk 5 V atau 5-0 V untuk menyalakan TV. Dalam hal ini bagian dari kursus kita akan melihat bagaimana hal ini dilakukan:
AS MICRO BISA CONNECT TELEVISI THE
Seperti dijelaskan di atas, komputer memiliki pin untuk mengaktifkan TV, yang disebut "kekuatan". Pin seperti memiliki perubahan yang 0 sampai 5 atau 5-0 untuk menghubungkan Voltage televisi tergantung pada jenis mikro ditunjukkan di bawah:
Singkatnya, beberapa mikro menghubungkan TV dengan 5 V, orang lain dengan 0 V. Perhatikan bahwa mikro kolektor terbuka (menghubungkan TV ke 0 V), ada pin resistor "kekuatan" untuk jalur + B.
ON / OFF DENGAN RELAY
Di bawah prinsip operasi. Sering digunakan di TV diimpor.
Sebagai "stand by" pin "kekuasaan" dalam mikro 0 V dan tidak polarizes dasar transistor untuk mengaktifkan relay tidak dermaga. Jadi TV tidak menerima kuasa dari listrik. Disediakan di bias mikro dasar transistor melewati saat dalam kumparan relay. Jadi TV bisa menjadi operasional. Perhatikan bagaimana sistem ini biasanya memiliki sebuah transformator di input listrik hanya untuk daya mikro dan relay. Dengan cara ini TV hanya dapat beroperasi pada 110 V.
ON / OFF THE PENGENDALIAN CI MEMBUAT SEMUA
Di bawah ini adalah sistem ini yang digunakan oleh sebagian besar televisi:
Berikut mikro mengontrol dua atau tiga transistor, salah satunya (medium power) akan mengarah pada + B HVCC pin CI melakukan itu semua. Jadi pekerjaan osilator horisontal melakukan semua TV ke dalam tindakan. Dalam "stand by" mikro mendepolarisasi transistor yang mengambil + B untuk melakukan segala sesuatu, mematikan TV.
ON / OFF PENGENDALIAN SUMBER
Sistem ini digunakan oleh beberapa TV dari Mitsubishi dan Philips. Lihat di bawah ini:
Ini adalah transistor yang dikendalikan oleh komputer. Transistor ini akan diikat menjadi photocoupler atau komponen lain yang mengendalikan nilai output dari B + pasokan. Ketika TV adalah pada "siaga", mikro polarizes transistor ini ke + B akan berkurang pasokan setengah. Tidak akan cukup untuk menyalakan TV, hanya untuk menjaga mikro makan dengan 5 V. Ketika TV dihidupkan, mikro mendepolarisasi transistor dan dengan demikian + B-reset.
AS MICRO BISA CONNECT TELEVISI THE
Seperti dijelaskan di atas, komputer memiliki pin untuk mengaktifkan TV, yang disebut "kekuatan". Pin seperti memiliki perubahan yang 0 sampai 5 atau 5-0 untuk menghubungkan Voltage televisi tergantung pada jenis mikro ditunjukkan di bawah:
- Dari 5 V langsung mikro - Tipe ini paling sering digunakan di TV yang memiliki sebuah relay. Ketika TV adalah pada "siaga", "kekuatan" pin di 0V ketika kita tekan tombol daya, pin pergi ke 5 V.
- Terbuka kolektor Micro - memiliki transistor di, yang membuat pin "power" pada 5 V ketika TV adalah pada "siaga". Ketika kita menekan daya, transistor internal yang melakukan, tanah ketegangan dan "kekuasaan" pin pergi ke 0 V. Di bawah kedua jenis mikro:
Singkatnya, beberapa mikro menghubungkan TV dengan 5 V, orang lain dengan 0 V. Perhatikan bahwa mikro kolektor terbuka (menghubungkan TV ke 0 V), ada pin resistor "kekuatan" untuk jalur + B.
ON / OFF DENGAN RELAY
Di bawah prinsip operasi. Sering digunakan di TV diimpor.
Sebagai "stand by" pin "kekuasaan" dalam mikro 0 V dan tidak polarizes dasar transistor untuk mengaktifkan relay tidak dermaga. Jadi TV tidak menerima kuasa dari listrik. Disediakan di bias mikro dasar transistor melewati saat dalam kumparan relay. Jadi TV bisa menjadi operasional. Perhatikan bagaimana sistem ini biasanya memiliki sebuah transformator di input listrik hanya untuk daya mikro dan relay. Dengan cara ini TV hanya dapat beroperasi pada 110 V.
ON / OFF THE PENGENDALIAN CI MEMBUAT SEMUA
Di bawah ini adalah sistem ini yang digunakan oleh sebagian besar televisi:
Berikut mikro mengontrol dua atau tiga transistor, salah satunya (medium power) akan mengarah pada + B HVCC pin CI melakukan itu semua. Jadi pekerjaan osilator horisontal melakukan semua TV ke dalam tindakan. Dalam "stand by" mikro mendepolarisasi transistor yang mengambil + B untuk melakukan segala sesuatu, mematikan TV.
ON / OFF PENGENDALIAN SUMBER
Sistem ini digunakan oleh beberapa TV dari Mitsubishi dan Philips. Lihat di bawah ini:
Ini adalah transistor yang dikendalikan oleh komputer. Transistor ini akan diikat menjadi photocoupler atau komponen lain yang mengendalikan nilai output dari B + pasokan. Ketika TV adalah pada "siaga", mikro polarizes transistor ini ke + B akan berkurang pasokan setengah. Tidak akan cukup untuk menyalakan TV, hanya untuk menjaga mikro makan dengan 5 V. Ketika TV dihidupkan, mikro mendepolarisasi transistor dan dengan demikian + B-reset.
Thu November 10, 2011
Roadmap untuk perbaikan dan cacat pada sumber / horizontal / on-off
Diposting oleh eletronicaetk di Kategori Kursus Dasar Elektronik[12] Komentar
Ini adalah sirkuit yang memiliki jumlah terbesar dari cacat di TV. Di bawah ini kami memiliki beberapa layar TV dengan cacat yang berkaitan dengan sirkuit ini.
NO SUARA TV DAN TANPA PLOT - TIDAK MENGHIDUPKAN
Menguji output transistor H - Dalam skala X1, mengukur kolektor dan emitor di kedua arah. Pointer hanya harus bergerak dalam satu arah. Memindahkan dua, transistor harus korsleting. Kemudian tempat ujung merah di dasar dan hitam di kolektor. Jika pointer bergerak, transistor adalah korsleting. Keluar dari loop, pengujian dilakukan di x10K. Lihat di bawah:
Menguji font sekering - Jika terbuka, menguji dioda rectifier dan transistor MOSFET atau IC STR Ganti sumber.
Lihat bagaimana untuk menguji IC STR hanya untuk tahu apakah itu pendek dan sebagai hasil pembakaran sekering.
5-pin STR - Di tempat X1 ujung hitam pada pin 2 dan Red 3 dan 4. pointer harus berhenti di posisi yang sama. Jika Anda berhenti berbeda atau mencapai nol, IC rusak. Kemudian mengukur antara pin 3 dan 4 di kedua arah. Jika langkah pointer di kedua, IC adalah korsleting.
9 pin STR - Di tempat X1 ujung hitam pada pin 3 dan merah 1 dan 2. pointer harus berhenti di posisi yang sama. Jika Anda berhenti berbeda, IC rusak. Berikut langkah-langkah antara pin 1 dan 2 di kedua arah. Jika langkah pointer di kedua, IC adalah korsleting.
Mengukur output H + B dari kolektor harus sekitar 100 V (90-140 V) - Jika tidak ada ketegangan atau terlalu rendah, cacat bisa menjadi sumber atau output langkah H. Jika B + cacat titik adalah transistor pra atau berhubungan dengan IC melakukan itu semua. Lihat di bawah:
Memiliki B + H output - Uji sumber yang sama dengan mengukur B + V 150 di terminal kapasitor filter (TV elektrolit lebih besar). Jika ada 150V setidaknya dalam tes filter kapasitor dingin: Rectifier dioda, sekering, kabel listrik, masukan fusistor, jala penyaring kumparan dan master on / off (jika TV memiliki). Lihat di bawah:
Sumber umum adalah baik - memiliki 150 V atau lebih dalam filter kapasitor (beberapa TV bekerja dengan 300 V) - Ukur + B pada output dari power supply switching (dioda terhubung dalam transformator helikopter sekunder atau output pin 100 atau 115 V IC STR). Lihat di bawah:
Memiliki + B dari switching power supply (output STR atau katoda dari dioda terhubung dalam chopper) - Pertama-tama download filter kapasitor yang menghubungkan terminal dengan resistor 1K x 15 W. Kemudian matikan fly-back pin yang memasuki B + 100V dari sumber. Menempatkan bahwa resistor kawat yang sama 1K x 10 atau 15 dari W + B track ke tanah. Mengukur tegangan pada terminal resistor ini. Jika Anda memberikan 100 V, sumber yang baik dan cacat dalam horizontal (fly-back pendek, kuk, komponen korsleting berubah di fly-back). Jika tidak tegangan di resistor, cacat dalam switching power supply yang sama. Kita harus menguji semua transistor, dioda, resistor dan mengubah CI dan kapasitor elektrolit terlibat dengan switching power supply. Di bawah ini adalah bagaimana hal itu dilakukan tes ini dengan resistor beban:
+ B adalah normal dalam output dari kolektor H - Mengukur B + pra kolektor transistor. Kita harus menemukan 12-100 V. Jika tidak ada tegangan, tes dingin: Pre, sopir transformator, daya resistor dan output dari sumber yang feed pra kolektor. Pada beberapa TV, Pre didukung oleh H. output daya terpisah Jika komponen ini adalah normal, cacat dalam osilator H (di CI melakukan segala sesuatu). Jika Anda memiliki + B di pre kolektor, tes transistor ini dan menjadi normal, cacat dalam melakukan itu semua. Lihat di bawah:
Mengukur tegangan di B + pin dari IC tidak semuanya (HVCC) - Kita harus menemukan antara 7:08 V. Lihat bila memungkinkan untuk membuat ukuran ini pada jejak yang pergi ke pin untuk menghindari risiko korsleting dan membakar IC. Berikut adalah cara kita harus melanjutkan tes ini:
Telah + standar B datang CI melakukan itu semua - hal ini kesalahan harus di IC itu sendiri, tapi sebelum Anda mengubahnya, kami akan melakukan tes untuk memastikan bahwa itu tidak goyah: Kami dapat mengukur frekuensi sinyal gigi gergaji menggunakan multimeter dengan frekuensi meter atau menggunakan alat ini untuk "mengeluarkan" multimeter pada skala LCA. Berikut adalah cara kedua jenis tes dilakukan:
Tidak mencapai + B di CI melakukan itu semua - komponen tes yang terhubung pada pin ini: resistor, zener dan pastikan untuk menghapus pin solder, + B muncul di trek. Jika ini terjadi, IC adalah tipping korsleting + B. Untuk mengambil keraguan, menggunakan berbagai X1. Ukur B + pin ke tanah di kedua arah. Pointer hanya harus bergerak dalam satu arah. Jika langkah pointer di kedua, IC bahkan korsleting. Dalam banyak TV yang + B melakukan semuanya dikendalikan oleh sistem IC melalui beberapa transistor.
Cara menguji mikro - Pertama mengukur pin + B (Vdd atau Vcc). Kami memiliki 5 V. Jika tidak kita akan menguji komponen dari sumber yang terlibat dengan ketegangan ini. Kemudian mengukur tegangan pada Pin "kekuasaan". Harus berkisar antara 0 dan 5 V ketika kita tekan tombol power pada TV atau panel CR. Jika tidak bervariasi, mungkin mikro rusak, jam kristal, cacat pada keyboard (satu kunci pendek kunci PC), beberapa komponen yang buruk pada pin "reset" atau sirkuit perlindungan TV (lihat mikro memiliki beberapa pin yang ditandai "Prot"). Berikut adalah cara kita melakukan tes ini.
TV DENGAN HORIZONTAL TERTUTUP
Cacat ini dapat disebabkan oleh terbuka BDH, kontak miskin di konektor, track rusak atau terbuka polyester kopling kapasitor. Lihat di bawah:
TV DENGAN LEBAR DARI HILANG DI PLOT
Langkah pertama adalah untuk mengubah kapasitor lebar (1600 V H terhubung pada output dari kolektor). Berikut ini akan memeriksa font + B Anda dengan nilai yang benar. Lihat juga fly-back dari ferit tidak rusak atau longgar. Dalam hal ini kita harus mengganti fly-back. Tonton di bawah ini:
PLOT trapesium
Cacat ini disebabkan oleh BDH singkat. Solusi akan mengubah seluruh kuk. Lihat di bawah:
NO SUARA TV DAN TANPA PLOT - TIDAK MENGHIDUPKAN
Menguji output transistor H - Dalam skala X1, mengukur kolektor dan emitor di kedua arah. Pointer hanya harus bergerak dalam satu arah. Memindahkan dua, transistor harus korsleting. Kemudian tempat ujung merah di dasar dan hitam di kolektor. Jika pointer bergerak, transistor adalah korsleting. Keluar dari loop, pengujian dilakukan di x10K. Lihat di bawah:
Menguji font sekering - Jika terbuka, menguji dioda rectifier dan transistor MOSFET atau IC STR Ganti sumber.
Lihat bagaimana untuk menguji IC STR hanya untuk tahu apakah itu pendek dan sebagai hasil pembakaran sekering.
5-pin STR - Di tempat X1 ujung hitam pada pin 2 dan Red 3 dan 4. pointer harus berhenti di posisi yang sama. Jika Anda berhenti berbeda atau mencapai nol, IC rusak. Kemudian mengukur antara pin 3 dan 4 di kedua arah. Jika langkah pointer di kedua, IC adalah korsleting.
9 pin STR - Di tempat X1 ujung hitam pada pin 3 dan merah 1 dan 2. pointer harus berhenti di posisi yang sama. Jika Anda berhenti berbeda, IC rusak. Berikut langkah-langkah antara pin 1 dan 2 di kedua arah. Jika langkah pointer di kedua, IC adalah korsleting.
Mengukur output H + B dari kolektor harus sekitar 100 V (90-140 V) - Jika tidak ada ketegangan atau terlalu rendah, cacat bisa menjadi sumber atau output langkah H. Jika B + cacat titik adalah transistor pra atau berhubungan dengan IC melakukan itu semua. Lihat di bawah:
Memiliki B + H output - Uji sumber yang sama dengan mengukur B + V 150 di terminal kapasitor filter (TV elektrolit lebih besar). Jika ada 150V setidaknya dalam tes filter kapasitor dingin: Rectifier dioda, sekering, kabel listrik, masukan fusistor, jala penyaring kumparan dan master on / off (jika TV memiliki). Lihat di bawah:
Sumber umum adalah baik - memiliki 150 V atau lebih dalam filter kapasitor (beberapa TV bekerja dengan 300 V) - Ukur + B pada output dari power supply switching (dioda terhubung dalam transformator helikopter sekunder atau output pin 100 atau 115 V IC STR). Lihat di bawah:
Memiliki + B dari switching power supply (output STR atau katoda dari dioda terhubung dalam chopper) - Pertama-tama download filter kapasitor yang menghubungkan terminal dengan resistor 1K x 15 W. Kemudian matikan fly-back pin yang memasuki B + 100V dari sumber. Menempatkan bahwa resistor kawat yang sama 1K x 10 atau 15 dari W + B track ke tanah. Mengukur tegangan pada terminal resistor ini. Jika Anda memberikan 100 V, sumber yang baik dan cacat dalam horizontal (fly-back pendek, kuk, komponen korsleting berubah di fly-back). Jika tidak tegangan di resistor, cacat dalam switching power supply yang sama. Kita harus menguji semua transistor, dioda, resistor dan mengubah CI dan kapasitor elektrolit terlibat dengan switching power supply. Di bawah ini adalah bagaimana hal itu dilakukan tes ini dengan resistor beban:
+ B adalah normal dalam output dari kolektor H - Mengukur B + pra kolektor transistor. Kita harus menemukan 12-100 V. Jika tidak ada tegangan, tes dingin: Pre, sopir transformator, daya resistor dan output dari sumber yang feed pra kolektor. Pada beberapa TV, Pre didukung oleh H. output daya terpisah Jika komponen ini adalah normal, cacat dalam osilator H (di CI melakukan segala sesuatu). Jika Anda memiliki + B di pre kolektor, tes transistor ini dan menjadi normal, cacat dalam melakukan itu semua. Lihat di bawah:
Mengukur tegangan di B + pin dari IC tidak semuanya (HVCC) - Kita harus menemukan antara 7:08 V. Lihat bila memungkinkan untuk membuat ukuran ini pada jejak yang pergi ke pin untuk menghindari risiko korsleting dan membakar IC. Berikut adalah cara kita harus melanjutkan tes ini:
Telah + standar B datang CI melakukan itu semua - hal ini kesalahan harus di IC itu sendiri, tapi sebelum Anda mengubahnya, kami akan melakukan tes untuk memastikan bahwa itu tidak goyah: Kami dapat mengukur frekuensi sinyal gigi gergaji menggunakan multimeter dengan frekuensi meter atau menggunakan alat ini untuk "mengeluarkan" multimeter pada skala LCA. Berikut adalah cara kedua jenis tes dilakukan:
Tidak mencapai + B di CI melakukan itu semua - komponen tes yang terhubung pada pin ini: resistor, zener dan pastikan untuk menghapus pin solder, + B muncul di trek. Jika ini terjadi, IC adalah tipping korsleting + B. Untuk mengambil keraguan, menggunakan berbagai X1. Ukur B + pin ke tanah di kedua arah. Pointer hanya harus bergerak dalam satu arah. Jika langkah pointer di kedua, IC bahkan korsleting. Dalam banyak TV yang + B melakukan semuanya dikendalikan oleh sistem IC melalui beberapa transistor.
Cara menguji mikro - Pertama mengukur pin + B (Vdd atau Vcc). Kami memiliki 5 V. Jika tidak kita akan menguji komponen dari sumber yang terlibat dengan ketegangan ini. Kemudian mengukur tegangan pada Pin "kekuasaan". Harus berkisar antara 0 dan 5 V ketika kita tekan tombol power pada TV atau panel CR. Jika tidak bervariasi, mungkin mikro rusak, jam kristal, cacat pada keyboard (satu kunci pendek kunci PC), beberapa komponen yang buruk pada pin "reset" atau sirkuit perlindungan TV (lihat mikro memiliki beberapa pin yang ditandai "Prot"). Berikut adalah cara kita melakukan tes ini.
TV DENGAN HORIZONTAL TERTUTUP
Cacat ini dapat disebabkan oleh terbuka BDH, kontak miskin di konektor, track rusak atau terbuka polyester kopling kapasitor. Lihat di bawah:
TV DENGAN LEBAR DARI HILANG DI PLOT
Langkah pertama adalah untuk mengubah kapasitor lebar (1600 V H terhubung pada output dari kolektor). Berikut ini akan memeriksa font + B Anda dengan nilai yang benar. Lihat juga fly-back dari ferit tidak rusak atau longgar. Dalam hal ini kita harus mengganti fly-back. Tonton di bawah ini:
PLOT trapesium
Cacat ini disebabkan oleh BDH singkat. Solusi akan mengubah seluruh kuk. Lihat di bawah:
Thu November 10, 2011
VERTICAL CIRCUIT
Diposting oleh eletronicaetk di Kategori Kursus Dasar dalam ElektronikaTidak ada Komentar
Sirkuit ini bergerak sinar elektron dari atas ke bawah pada layar 60 kali per detik. Akan terhubung dalam kumparan defleksi vertikal (BDV) dari Yoke. Papan TV dengan mudah mengidentifikasi output vertikal IC. Ini adalah IC power yang terhubung pada konektor yoke. Rangkaian vertikal juga memiliki osilator vertikal dalam IC melakukan itu semua. Selain itu kami memiliki penyesuaian vertikal (tinggi dan linearitas). TV yang lebih tua (80) memiliki dua transistor daya (pasangan menikah) langsung. Berikut ini adalah prinsip kerja dari vertikal:
Osilator vertikal -. Ini menghasilkan sinyal "melihat-gigi" 60 Hz Dalam TV kuno osilator ini adalah CI kecil bersama dengan horizontal. Di TV modern, itu adalah dalam CI melakukan itu semua.
Vertikal stopkontak - menguatkan sinyal dari 60 Hz untuk menghasilkan medan magnet di BDV. TV modern menggunakan IC daya untuk tujuan ini.
Kopling kapasitor (C3 dalam gambar) - memungkinkan melewati sinyal dari 60 Hz dan blok arus searah (setengah dari + B) hadir dalam IC pin output. Kapasitor ini memiliki nilai tinggi (1000 uF atau lebih) dan tidak digunakan oleh TV dengan output vertikal bridge atau simetris (akan masuk ke nanti).
Resistor secara seri dengan BDV (R2 gambar di atas) - adalah nilai resistor rendah (kurang dari 10 Ω) yang digunakan dalam kontrol tinggi gambar. Semakin besar ukuran layar TV, semakin rendah nilai resistor ini. Juga kita dapat menemukan dua resistor dihubungkan secara paralel untuk tujuan ini.
Trimpot tinggi - juga disebut "v. ukuran "atau" v.height "akan resistor dihubungkan secara seri dengan BDV untuk mengontrol ketinggian bingkai. Terbaru SVT tidak lagi menggunakan langsing pot ini, fungsi ini sedang dilakukan oleh remote control.
STRUKTUR DASAR VERTIKAL SIRKUIT
Seperti yang bisa kita lihat di bawah, vertikal terdiri dari dua IC: melakukan segala sesuatu dan output. Sirkuit ini didukung oleh sumber fly-back. Output IC biasanya didukung oleh 24 V sumber dan osilator (Vcc pin dari IC tidak semuanya) ini didukung oleh 9 V stabil. Dalam beberapa televisi, salah satu pin output dari IC (LA7837 pin 1) juga didukung oleh B + 9 V
CARA MENEMUKAN KOMPONEN UTAMA DALAM VERTICAL TV BOARD
Di bawah ini adalah aspek fisik dari komponen utama dari vertikal dua model televisi. Sebuah visa untuk sisi komponen dan sisi lain dari trek. Biasanya urutan komponen adalah sebagai berikut: Salah satu pin kuk akan diligasi ke dalam IC pin output. Terminal lain berlangsung yoke kopling kapasitor (elektrolitik besar). Setelah kapasitor ini dan terhubung ke kutub negatif kita menemukan nilai resistor rendah akan tanah dan mengontrol ketinggian. Dalam resistor yang sama ini akan terhubung tinggi trimpot.
The Linearitas trimpot
Hal ini digunakan di beberapa TV dan juga akan terhubung resistor secara seri dengan BDV. Fungsinya untuk kembali bagian dari sinyal untuk melakukan segala sesuatu atau output IC untuk memperbaiki gigi gergaji format dan dengan demikian mendistribusikan gambar secara merata dari atas ke bawah. Jika ketidakcocokan adalah gambar muncul diratakan atau membentang di tempat yang berbeda di layar. TV modern tidak lagi menggunakan pengaturan ini. Lihat di bawah:
OUTPUT VERTICAL MIRROR
IC keluaran vertikal yang paling umum di TV adalah asimetris. Ini memiliki pin + B dan pin yang masuk ke dalam BDV mendapat setengah B +. Karena ini membutuhkan bernilai tinggi kapasitor elektrolit secara seri dengan kuk. Sudah TV yang paling modern menggunakan jenis output vertikal tanpa perlu kapasitor secara seri. Output adalah simetris. Ini akan terikat pada dua sumber fly-back: positif 12 V dan negatif -12 V. Dengan demikian, pin yang masuk ke kuk adalah pada 0 V dan tidak perlu memiliki kapasitor kopling (seri) dengan kuk. Lihat contoh di bawah ini:
Catatan bahwa ini memiliki beberapa terminal IC, dan dua input, pin 1 dan 7, dua B +, pin 2 dan 6, -B sebuah, pin 4 dan pin 5 adalah output tegangan DC V 0 dan lebih sinyal 60 hz diperkuat. Itu tidak membutuhkan kapasitor secara seri dengan kuk. Anda harus menyadari bahwa IC ini tidak menggunakan panci langsing untuk mengontrol ketinggian. Hal ini karena di TV modern fungsi ini dilakukan dalam IC melakukan segala sesuatu melalui digital perintah "date" (SDA) dan "jam" (SCL) yang disediakan oleh mikro dan disesuaikan melalui remote control.
Penting - The vertikal keluaran IC memiliki wastafel berjalan dengan -12 V dan tidak harus menyentuh wastafel TV lainnya. Jika hal ini terjadi, pembakaran sumber fly-back yang menyediakan -B ini dan bahkan dapat membakar output vertikal.
VERTICAL BRIDGE OUT
Tipe ini digunakan oleh beberapa televisi dan oleh sebagian besar monitor komputer. IC memiliki dua pin output. Setiap pin akan di salah satu ujung BDV. Dalam seri dengan kumparan kita memiliki nilai resistor rendah untuk penyesuaian ketinggian. Keuntungan besar dari sirkuit ini adalah yang paling kemampuan untuk memberikan arus ke kuk. Dalam CI dua pasangan yang sudah menikah dari transistor daya. Setiap pasangan bekerja dengan setengah kekuatan yang dikirim ke kumparan defleksi. Tidak ada kopling kapasitor karena dua output pin tetap persis tegangan DC yang sama. CI jembatan yang paling digunakan oleh TV adalah TDA8356 dan monitor memiliki TDA8351 dan TDA4866 tersebut. Lihat prinsip di bawah ini:
OUT IN THE VERTICAL TV SHARP C20ST57 BRIDGE
Di bawah ini adalah TV Tajam menggunakan output vertikal ponteTDA8356.
OUTPUT CIS VERTICAL LEBIH DIGUNAKAN TVS
Tonton di bawah ini:
Osilator vertikal -. Ini menghasilkan sinyal "melihat-gigi" 60 Hz Dalam TV kuno osilator ini adalah CI kecil bersama dengan horizontal. Di TV modern, itu adalah dalam CI melakukan itu semua.
Vertikal stopkontak - menguatkan sinyal dari 60 Hz untuk menghasilkan medan magnet di BDV. TV modern menggunakan IC daya untuk tujuan ini.
Kopling kapasitor (C3 dalam gambar) - memungkinkan melewati sinyal dari 60 Hz dan blok arus searah (setengah dari + B) hadir dalam IC pin output. Kapasitor ini memiliki nilai tinggi (1000 uF atau lebih) dan tidak digunakan oleh TV dengan output vertikal bridge atau simetris (akan masuk ke nanti).
Resistor secara seri dengan BDV (R2 gambar di atas) - adalah nilai resistor rendah (kurang dari 10 Ω) yang digunakan dalam kontrol tinggi gambar. Semakin besar ukuran layar TV, semakin rendah nilai resistor ini. Juga kita dapat menemukan dua resistor dihubungkan secara paralel untuk tujuan ini.
Trimpot tinggi - juga disebut "v. ukuran "atau" v.height "akan resistor dihubungkan secara seri dengan BDV untuk mengontrol ketinggian bingkai. Terbaru SVT tidak lagi menggunakan langsing pot ini, fungsi ini sedang dilakukan oleh remote control.
STRUKTUR DASAR VERTIKAL SIRKUIT
Seperti yang bisa kita lihat di bawah, vertikal terdiri dari dua IC: melakukan segala sesuatu dan output. Sirkuit ini didukung oleh sumber fly-back. Output IC biasanya didukung oleh 24 V sumber dan osilator (Vcc pin dari IC tidak semuanya) ini didukung oleh 9 V stabil. Dalam beberapa televisi, salah satu pin output dari IC (LA7837 pin 1) juga didukung oleh B + 9 V
CARA MENEMUKAN KOMPONEN UTAMA DALAM VERTICAL TV BOARD
Di bawah ini adalah aspek fisik dari komponen utama dari vertikal dua model televisi. Sebuah visa untuk sisi komponen dan sisi lain dari trek. Biasanya urutan komponen adalah sebagai berikut: Salah satu pin kuk akan diligasi ke dalam IC pin output. Terminal lain berlangsung yoke kopling kapasitor (elektrolitik besar). Setelah kapasitor ini dan terhubung ke kutub negatif kita menemukan nilai resistor rendah akan tanah dan mengontrol ketinggian. Dalam resistor yang sama ini akan terhubung tinggi trimpot.
The Linearitas trimpot
Hal ini digunakan di beberapa TV dan juga akan terhubung resistor secara seri dengan BDV. Fungsinya untuk kembali bagian dari sinyal untuk melakukan segala sesuatu atau output IC untuk memperbaiki gigi gergaji format dan dengan demikian mendistribusikan gambar secara merata dari atas ke bawah. Jika ketidakcocokan adalah gambar muncul diratakan atau membentang di tempat yang berbeda di layar. TV modern tidak lagi menggunakan pengaturan ini. Lihat di bawah:
OUTPUT VERTICAL MIRROR
IC keluaran vertikal yang paling umum di TV adalah asimetris. Ini memiliki pin + B dan pin yang masuk ke dalam BDV mendapat setengah B +. Karena ini membutuhkan bernilai tinggi kapasitor elektrolit secara seri dengan kuk. Sudah TV yang paling modern menggunakan jenis output vertikal tanpa perlu kapasitor secara seri. Output adalah simetris. Ini akan terikat pada dua sumber fly-back: positif 12 V dan negatif -12 V. Dengan demikian, pin yang masuk ke kuk adalah pada 0 V dan tidak perlu memiliki kapasitor kopling (seri) dengan kuk. Lihat contoh di bawah ini:
Catatan bahwa ini memiliki beberapa terminal IC, dan dua input, pin 1 dan 7, dua B +, pin 2 dan 6, -B sebuah, pin 4 dan pin 5 adalah output tegangan DC V 0 dan lebih sinyal 60 hz diperkuat. Itu tidak membutuhkan kapasitor secara seri dengan kuk. Anda harus menyadari bahwa IC ini tidak menggunakan panci langsing untuk mengontrol ketinggian. Hal ini karena di TV modern fungsi ini dilakukan dalam IC melakukan segala sesuatu melalui digital perintah "date" (SDA) dan "jam" (SCL) yang disediakan oleh mikro dan disesuaikan melalui remote control.
Penting - The vertikal keluaran IC memiliki wastafel berjalan dengan -12 V dan tidak harus menyentuh wastafel TV lainnya. Jika hal ini terjadi, pembakaran sumber fly-back yang menyediakan -B ini dan bahkan dapat membakar output vertikal.
VERTICAL BRIDGE OUT
Tipe ini digunakan oleh beberapa televisi dan oleh sebagian besar monitor komputer. IC memiliki dua pin output. Setiap pin akan di salah satu ujung BDV. Dalam seri dengan kumparan kita memiliki nilai resistor rendah untuk penyesuaian ketinggian. Keuntungan besar dari sirkuit ini adalah yang paling kemampuan untuk memberikan arus ke kuk. Dalam CI dua pasangan yang sudah menikah dari transistor daya. Setiap pasangan bekerja dengan setengah kekuatan yang dikirim ke kumparan defleksi. Tidak ada kopling kapasitor karena dua output pin tetap persis tegangan DC yang sama. CI jembatan yang paling digunakan oleh TV adalah TDA8356 dan monitor memiliki TDA8351 dan TDA4866 tersebut. Lihat prinsip di bawah ini:
OUT IN THE VERTICAL TV SHARP C20ST57 BRIDGE
Di bawah ini adalah TV Tajam menggunakan output vertikal ponteTDA8356.
OUTPUT CIS VERTICAL LEBIH DIGUNAKAN TVS
Tonton di bawah ini:
Thu November 10, 2011
CACAT DI VERTIKAL SIRKUIT
Diposting oleh eletronicaetk di Kategori Kursus Dasar dalam Elektronika[5] Comments
Di bawah ini kami memiliki beberapa cacat terkait dengan televisi sirkuit vertikal.
VERTICAL TERTUTUP DENGAN SUARA
Mengukur tegangan di B + pin V Keluaran CI - Beberapa IC memiliki dua-pin + B, yang lain memiliki tiga. Antara dua pin B + cenderung telah dioda lebih tinggi terhubung. Lihat di bawah:
Jika Anda tidak mendapatkan + B di IC, dioda uji dan resistor dari sumber fly-back yang kekuatan IC.
Pointer mengalihkan lebih dalam satu arah dan kurang dalam lainnya. Jika pointer membelokkan di kedua arah, IC adalah korsleting.
Jika output pin tidak bekerja setengah B + - Kita harus menguji semua resistor, dioda, yang BDV, mengubah output IC dan elektrolit terhubung ke dalamnya. Jika mereka normal, cacat harus dalam osilator vertikal yang ada di CI melakukan itu semua.
VERTICAL TERTUTUP NO SUARA
Pada beberapa TV, garis tidak menempati sudut layar. Mengukur tegangan pada pin B + dari IC melakukan segala sesuatu untuk sirkuit yang tersisa (VCC). Jika tidak ada tegangan, menguji komponen sumber fly-back yang feed pin ini (beberapa TV memiliki regulator 9 V). Coba unsolder pin ini untuk melihat apakah + B muncul di trek. Jika tidak, cacat dalam IC melakukan segala sesuatu (internal korsleting). Jika ada sekitar 9 V pada pin VCC, solusi akan membuat beralih dari CI melakukan itu semua. Lihat di bawah:
TINGGI DARI HILANG
Ukur B + dalam output IC V dan IC melakukan segala sesuatu (VCC). Tes berikut semua resistor membentuk bagian dari rangkaian output V, terutama yang dari nilai rendah dalam seri dengan BDV. Mengukur tegangan dan menguji komponen dalam pin VRAMP melakukan itu semua. Ganti keluaran V elektrolit dan akhirnya output IC. Berikut adalah beberapa hal sebagai berikut:
KURANGNYA linearitas
Cacat ini membuat gambar membentang di sektor layar datar dan di sektor lain. Misalnya diratakan ke bawah dan membentang di atas atau sebaliknya. Kami akan menukar elektrolit terhubung dalam output vertikal IC mungkin memecahkan cacat. Jika tidak kami akan menguji resistor dan trim pot yang mengontrol linearitas, jika TV memiliki. Lihat di bawah:
VERTICAL TERTUTUP DI SETENGAH
Cacat ini dapat terjadi (tapi jarang) IC output yang memiliki dua pin masukan. Jika Anda memiliki frekuensi meter, mengukur frekuensi di kedua V. output IC pin masukan untuk menunjukkan sekitar 60 Hz di kedua pin, cacat dalam output IC, maka hanya memeriksa + B dan mengubahnya. . Tunjukkan 60 Hz di satu input pin, menguji komponen terhubung ke pin yang memiliki 60 Hz Menjadi normal, cacat dalam melakukan segala sesuatu (yang dalam hal ini memiliki dua output Vout + dan Vout -). Tapi sebelum mengubah IC melakukan segala sesuatu, cobalah untuk memasukkan layanan TV sehingga terkadang mengoreksi cacat. Untuk masuk ke mode ini dibutuhkan teknisi perbaikan TV manual. Jika Anda tidak memiliki frekuensi meter, mengukur tegangan DC di kedua V. output IC pin input harus dekat. Jika ada ketegangan di pin dan bukan yang lain, menguji komponen pin tanpa ketegangan dan menjadi semua bagus, cacat dalam melakukan segala sesuatu atau layanan modus. Lihat di bawah:
VERTICAL TERTUTUP - bergelombang GARIS
Cacat ini disebabkan oleh defleksi coil vertikal (BDV) terbuka atau plug kontak buruk. Lihat di bawah:
GARIS PUTIH di atas layar
Prosedur pertama adalah pertukaran elektrolit sekitar output vertikal IC, terutama 100 μ F terhubung pada 2 pin + B 24 V. Hal ini kemungkinan besar karena itu menjadi dekat dengan IC tenggelam. Hal ini juga dapat disebabkan oleh output vertikal IC. Lihat di bawah:
VERTICAL TERTUTUP DENGAN SUARA
- Lihat apakah TV tidak memiliki kunci layanan dan jika tidak keluar dari posisi;
- Lihat apakah output IC tidak terlalu panas atau lubang atau membakar tubuh. Lihat di bawah:
Mengukur tegangan di B + pin V Keluaran CI - Beberapa IC memiliki dua-pin + B, yang lain memiliki tiga. Antara dua pin B + cenderung telah dioda lebih tinggi terhubung. Lihat di bawah:
Jika Anda tidak mendapatkan + B di IC, dioda uji dan resistor dari sumber fly-back yang kekuatan IC.
- Jika resistor nilai rendah atau sumber dioda yang kekuatan IC dibakar - Kita harus melihat apakah CI belum ditiup (korsleting) sebagai berikut: Dalam ukuran X1 di kedua arah masing-masing pin + B dan output pin ke tanah. Lihat di bawah:
Pointer mengalihkan lebih dalam satu arah dan kurang dalam lainnya. Jika pointer membelokkan di kedua arah, IC adalah korsleting.
- Jika Anda memiliki + B dalam output IC, mengukur tegangan pada Pin itu pergi ke BDV - Kita harus menemukan setengah B +. Jika Anda memiliki tegangan ini, output IC dan membuat semuanya bekerja, dan cacat akan di beberapa umum atau elektrolit kapasitor terhubung ke output IC. Lihat di bawah untuk tes ini:
Jika output pin tidak bekerja setengah B + - Kita harus menguji semua resistor, dioda, yang BDV, mengubah output IC dan elektrolit terhubung ke dalamnya. Jika mereka normal, cacat harus dalam osilator vertikal yang ada di CI melakukan itu semua.
- Mengukur tegangan pada output V IC pin input atau menggunakan frekuensi meter - Jika tidak ada tegangan atau sinyal yang datang ke dalamnya, cacat dalam CI melakukan itu semua. Di bawah ini adalah bagaimana hal itu harus dilakukan:
- Mengukur pin + B melakukan segala sesuatu untuk sirkuit yang tersisa (VCC) - Jika tidak ada tegangan, menguji komponen yang berhubungan dengan B +. Lihat di bawah:
- Jika + B membuat semuanya normal - Lihat tegangan pada VRAMP dan VOUT pin. Jika mereka salah, melakukan segala sesuatu mungkin rusak atau bagian yang terhubung satu dari pin ini. Lihat di bawah:
VERTICAL TERTUTUP NO SUARA
Pada beberapa TV, garis tidak menempati sudut layar. Mengukur tegangan pada pin B + dari IC melakukan segala sesuatu untuk sirkuit yang tersisa (VCC). Jika tidak ada tegangan, menguji komponen sumber fly-back yang feed pin ini (beberapa TV memiliki regulator 9 V). Coba unsolder pin ini untuk melihat apakah + B muncul di trek. Jika tidak, cacat dalam IC melakukan segala sesuatu (internal korsleting). Jika ada sekitar 9 V pada pin VCC, solusi akan membuat beralih dari CI melakukan itu semua. Lihat di bawah:
TINGGI DARI HILANG
Ukur B + dalam output IC V dan IC melakukan segala sesuatu (VCC). Tes berikut semua resistor membentuk bagian dari rangkaian output V, terutama yang dari nilai rendah dalam seri dengan BDV. Mengukur tegangan dan menguji komponen dalam pin VRAMP melakukan itu semua. Ganti keluaran V elektrolit dan akhirnya output IC. Berikut adalah beberapa hal sebagai berikut:
KURANGNYA linearitas
Cacat ini membuat gambar membentang di sektor layar datar dan di sektor lain. Misalnya diratakan ke bawah dan membentang di atas atau sebaliknya. Kami akan menukar elektrolit terhubung dalam output vertikal IC mungkin memecahkan cacat. Jika tidak kami akan menguji resistor dan trim pot yang mengontrol linearitas, jika TV memiliki. Lihat di bawah:
VERTICAL TERTUTUP DI SETENGAH
Cacat ini dapat terjadi (tapi jarang) IC output yang memiliki dua pin masukan. Jika Anda memiliki frekuensi meter, mengukur frekuensi di kedua V. output IC pin masukan untuk menunjukkan sekitar 60 Hz di kedua pin, cacat dalam output IC, maka hanya memeriksa + B dan mengubahnya. . Tunjukkan 60 Hz di satu input pin, menguji komponen terhubung ke pin yang memiliki 60 Hz Menjadi normal, cacat dalam melakukan segala sesuatu (yang dalam hal ini memiliki dua output Vout + dan Vout -). Tapi sebelum mengubah IC melakukan segala sesuatu, cobalah untuk memasukkan layanan TV sehingga terkadang mengoreksi cacat. Untuk masuk ke mode ini dibutuhkan teknisi perbaikan TV manual. Jika Anda tidak memiliki frekuensi meter, mengukur tegangan DC di kedua V. output IC pin input harus dekat. Jika ada ketegangan di pin dan bukan yang lain, menguji komponen pin tanpa ketegangan dan menjadi semua bagus, cacat dalam melakukan segala sesuatu atau layanan modus. Lihat di bawah:
VERTICAL TERTUTUP - bergelombang GARIS
Cacat ini disebabkan oleh defleksi coil vertikal (BDV) terbuka atau plug kontak buruk. Lihat di bawah:
GARIS PUTIH di atas layar
Prosedur pertama adalah pertukaran elektrolit sekitar output vertikal IC, terutama 100 μ F terhubung pada 2 pin + B 24 V. Hal ini kemungkinan besar karena itu menjadi dekat dengan IC tenggelam. Hal ini juga dapat disebabkan oleh output vertikal IC. Lihat di bawah:
Thu November 10, 2011
RANGKAIAN BIAS TUBE
Diposting oleh eletronicaetk di Kategori Kursus Dasar dalam ElektronikaTidak ada Komentar
Ini adalah sirkuit yang memasok tegangan diperlukan untuk pengoperasian tabung gambar. Sebagian besar sirkuit ini terletak di lempeng tabung. Langkah pertama adalah untuk menemukan kekuatan transistor rata di piring tabung. Transistor seperti ini disebut RGB output. Dalam beberapa televisi memiliki kekuatan IC memainkan peran output RGB. Di bawah ini adalah prinsip pelat tabung:
Output RGB - Memperkuat sinyal IC melakukan segala sesuatu untuk menghasilkan gambar pada layar tabung. Dalam kasus gambar di atas, masing-masing transistor juga mencampur setiap sinyal warna memasuki dasar dengan sinyal pencahayaan (Y - gambar hitam dan putih) ke pemancar. Dengan demikian masing-masing transistor memainkan peran "ibu". Di TV modern, array internal untuk melakukan segala sesuatu. Sehingga transistor sudah menerima sinyal RGB di pangkalan. Seperti dijelaskan di atas kita dapat menemukan kekuatan IC di tempat transistor. Beberapa TV memiliki dua transistor untuk memperkuat setiap warna;
Output resistor daya RGB - Mereka metalfilme antara 10 K dan 18 K (R1, R2 dan R3) yang membawa + B dari sekitar 120 V untuk kolektor dari transistor. Jika salah satu dari mereka terbakar, B + pada kolektor dari salah satu dari mereka turun. Sebagai kolektor terhubung pada tabung katoda, kecerahan warna yang sangat kuat, yang, membakar resistor yang feed R, layar adalah semua merah dan sebagainya;
Pemangkas "Bias" RGB - Tiga pemangkas nilai rata-rata (lebih dari 1K) yang terhubung pada emitor dari transistor. Mengubah nilai trimpot Anda dapat menambah atau mengurangi kecerahan warna. Dalam prakteknya pemangkas disesuaikan agar sesuai dengan tingkat tiga warna dan mendapatkan citra yang baik dalam warna hitam dan putih. Penyesuaian ini disebut grayscale;
Pemangkas "driver" - Dua trimpots nilai rendah (kurang dari 1K) digunakan untuk mengontrol tingkat pencahayaan untuk dua dari tiga warna. Mereka ditetapkan untuk tingkat pencahayaan dari tiga warna menjadi seperti TV dan mendapatkan gambar besar dalam warna hitam dan putih;
Catatan: Dalam TV modern penyesuaian pengemudi dan bias yang dibuat pada remote control, dengan tidak lebih pemangkas ini di piring tabung.
IDENTIFIKASI KOMPONEN UTAMA TUBE BIAS
Seperti yang sudah dijelaskan, komponen ini dalam piring tabung. Dengan demikian, output transistor diidentifikasi RGB (R = red, G = hijau B = biru). Pada beberapa TV, mereka tenggelam dan lain transistor daya rendah. Kami juga mencatat resistor metalfilme untuk kolektor listrik. Dalam model lama, kami menemukan tiga pemangkas Bias, juga disebut "memotong" atau "memotong" dan dua pembalap pemangkas. Berikut ini adalah contoh dari TV yang memiliki 6 transistor dalam piring tabung, dua untuk setiap warna, dengan kekuatan pra dan output daya rata-rata yang rendah:
PIN DAN PADS IMAGE TUBE
SETTING pemangkas BIAS DAN DRIVER
Pelat tabung pemangkas harus disesuaikan dengan menghapus warna TV dan mencari untuk membuat gambar yang sempurna hitam dan putih. Penyesuaian ini tidak mungkin jika pipa lemah. Melihat efek dari penyesuaian untuk masing-masing pot memangkas:
MENYETEL KEMURNIAN DAN KONVERGENSI RINGS
Yoke lalu kami telah menetapkan enam cincin magnetik disebut multipolar satuan. Kedua terdekat cincin kuk yang kemurnian dan harus disesuaikan dengan tidak muncul bintik-bintik pada sudut layar. Empat yang tersisa dari konvergensi dan harus disesuaikan dengan tidak muncul garis-garis berwarna di samping gambar. Untuk menyesuaikan cincin ini metode terbaik adalah dengan menggunakan gambar dari pola atau gambar bar pembangkit direkam pada pita video atau DVD. Berikut ini adalah lokasi dan pengaturan untuk setiap cincin:
Gunakan pola yang membuat layar merah semua. Bergerak kuk maju sampai layar menjadi merah mungkin (dengan minimal noda). Melampirkan kuk dalam posisi ini. Seharusnya tidak menyentuh tabung kerucut. Gilirannya mengikuti cincin kemurnian sampai layar pergi semua merah tanpa noda. Sekarang menggunakan pola kotak-kotak. Menghilangkan warna TV (dengan menempatkan keseimbangan warna atau saturasi setidaknya). Set cincin sabar konvergensi ke garis horisontal dan vertikal menjadi putih pada seluruh layar atau area terbesar mungkin. Mengingat bahwa tabung tidak persis seperti aslinya TV (untuk penggantian), 100% penyesuaian konvergensi tidak mungkin).
TV baru yang menggunakan tabung dari "Phillips" tidak menggunakan cincin dan penyesuaian dibuat oleh posisi kuk.
OUT IN RGB CI
Dalam beberapa televisi, rangkaian output RGB adalah dalam IC listrik yang terletak di lempeng tabung. Ini memiliki tiga masukan pin yang menerima sinyal dari IC tidak semua papan utama dan tiga output yang sudah memberikan sinyal diperkuat dengan katoda tabung. Di bawah ini adalah TV "CCE" menggunakan RGB keluaran CI:
KOMPONEN DIGUNAKAN PALING DARI RGB TV
Berikut adalah beberapa dari transistor digunakan dalam televisi RGB tahap output:
Output RGB - Memperkuat sinyal IC melakukan segala sesuatu untuk menghasilkan gambar pada layar tabung. Dalam kasus gambar di atas, masing-masing transistor juga mencampur setiap sinyal warna memasuki dasar dengan sinyal pencahayaan (Y - gambar hitam dan putih) ke pemancar. Dengan demikian masing-masing transistor memainkan peran "ibu". Di TV modern, array internal untuk melakukan segala sesuatu. Sehingga transistor sudah menerima sinyal RGB di pangkalan. Seperti dijelaskan di atas kita dapat menemukan kekuatan IC di tempat transistor. Beberapa TV memiliki dua transistor untuk memperkuat setiap warna;
Output resistor daya RGB - Mereka metalfilme antara 10 K dan 18 K (R1, R2 dan R3) yang membawa + B dari sekitar 120 V untuk kolektor dari transistor. Jika salah satu dari mereka terbakar, B + pada kolektor dari salah satu dari mereka turun. Sebagai kolektor terhubung pada tabung katoda, kecerahan warna yang sangat kuat, yang, membakar resistor yang feed R, layar adalah semua merah dan sebagainya;
Pemangkas "Bias" RGB - Tiga pemangkas nilai rata-rata (lebih dari 1K) yang terhubung pada emitor dari transistor. Mengubah nilai trimpot Anda dapat menambah atau mengurangi kecerahan warna. Dalam prakteknya pemangkas disesuaikan agar sesuai dengan tingkat tiga warna dan mendapatkan citra yang baik dalam warna hitam dan putih. Penyesuaian ini disebut grayscale;
Pemangkas "driver" - Dua trimpots nilai rendah (kurang dari 1K) digunakan untuk mengontrol tingkat pencahayaan untuk dua dari tiga warna. Mereka ditetapkan untuk tingkat pencahayaan dari tiga warna menjadi seperti TV dan mendapatkan gambar besar dalam warna hitam dan putih;
Catatan: Dalam TV modern penyesuaian pengemudi dan bias yang dibuat pada remote control, dengan tidak lebih pemangkas ini di piring tabung.
IDENTIFIKASI KOMPONEN UTAMA TUBE BIAS
Seperti yang sudah dijelaskan, komponen ini dalam piring tabung. Dengan demikian, output transistor diidentifikasi RGB (R = red, G = hijau B = biru). Pada beberapa TV, mereka tenggelam dan lain transistor daya rendah. Kami juga mencatat resistor metalfilme untuk kolektor listrik. Dalam model lama, kami menemukan tiga pemangkas Bias, juga disebut "memotong" atau "memotong" dan dua pembalap pemangkas. Berikut ini adalah contoh dari TV yang memiliki 6 transistor dalam piring tabung, dua untuk setiap warna, dengan kekuatan pra dan output daya rata-rata yang rendah:
PIN DAN PADS IMAGE TUBE
- Elektroda dari pistol elektron - Berikut elemen Cannon dari tabung TVC:
- Filamen - kawat halus yang memanaskan katoda. Lampu dengan 6 V yang berasal dari fly-back atau helikopter;
- Katoda - tabung yang memancarkan elektron ketika dipanaskan. Tabung memiliki tiga katoda, satu untuk setiap warna (RGB). Mereka bekerja dengan sekitar 120 V kolektor output RGB;
- Kontrol grid (G1) - Mengontrol bagian elektron. Ini akan terikat di bumi (0 V);
- Jaringan layar (G2) - mempercepat elektron dan mengontrol kecerahan. Menerima sekitar 400 V fly-back, dan ada potensiometer untuk menyesuaikan ketegangan ini;
- Fokus grid (G3) - berkonsentrasi elektron untuk mengasah gambar. Ini menerima sekitar 7.000 V fly-back dengan potensiometer untuk menyesuaikan ketegangan ini;
- Accelerator anoda (G4) - Dapatkan MAT (25 kV) dari fly-back dan menarik elektron ke layar.
- Pin tabung - saat ini kami temukan di pasar pipa umum (digunakan oleh sebagian besar televisi 20 "atau lebih) dan tabung minineck (digunakan di sebagian besar televisi 14"). Berikut adalah cara untuk memberitahu pin dan unsur-unsur mereka terkait. Mengingat bahwa fokus dari pin adalah yang pertama dan terisolasi dari yang lain karena ketegangan yang tinggi (sekitar 7000 V). Fokus bawah tabung (tidak lagi digunakan) difokuskan pin terlindungi dengan yang lain, tetapi terpisah dari mereka.
SETTING pemangkas BIAS DAN DRIVER
Pelat tabung pemangkas harus disesuaikan dengan menghapus warna TV dan mencari untuk membuat gambar yang sempurna hitam dan putih. Penyesuaian ini tidak mungkin jika pipa lemah. Melihat efek dari penyesuaian untuk masing-masing pot memangkas:
MENYETEL KEMURNIAN DAN KONVERGENSI RINGS
Yoke lalu kami telah menetapkan enam cincin magnetik disebut multipolar satuan. Kedua terdekat cincin kuk yang kemurnian dan harus disesuaikan dengan tidak muncul bintik-bintik pada sudut layar. Empat yang tersisa dari konvergensi dan harus disesuaikan dengan tidak muncul garis-garis berwarna di samping gambar. Untuk menyesuaikan cincin ini metode terbaik adalah dengan menggunakan gambar dari pola atau gambar bar pembangkit direkam pada pita video atau DVD. Berikut ini adalah lokasi dan pengaturan untuk setiap cincin:
Gunakan pola yang membuat layar merah semua. Bergerak kuk maju sampai layar menjadi merah mungkin (dengan minimal noda). Melampirkan kuk dalam posisi ini. Seharusnya tidak menyentuh tabung kerucut. Gilirannya mengikuti cincin kemurnian sampai layar pergi semua merah tanpa noda. Sekarang menggunakan pola kotak-kotak. Menghilangkan warna TV (dengan menempatkan keseimbangan warna atau saturasi setidaknya). Set cincin sabar konvergensi ke garis horisontal dan vertikal menjadi putih pada seluruh layar atau area terbesar mungkin. Mengingat bahwa tabung tidak persis seperti aslinya TV (untuk penggantian), 100% penyesuaian konvergensi tidak mungkin).
TV baru yang menggunakan tabung dari "Phillips" tidak menggunakan cincin dan penyesuaian dibuat oleh posisi kuk.
OUT IN RGB CI
Dalam beberapa televisi, rangkaian output RGB adalah dalam IC listrik yang terletak di lempeng tabung. Ini memiliki tiga masukan pin yang menerima sinyal dari IC tidak semua papan utama dan tiga output yang sudah memberikan sinyal diperkuat dengan katoda tabung. Di bawah ini adalah TV "CCE" menggunakan RGB keluaran CI:
KOMPONEN DIGUNAKAN PALING DARI RGB TV
Berikut adalah beberapa dari transistor digunakan dalam televisi RGB tahap output:
Di bawah ini adalah cacat ini bagian dari TV.
TANPA PLOT DAN SUARA NORMAL Dalam hal ini kita menganggap bahwa TV memiliki MAT:
1 - Periksa bahwa filamen tabung menyala - Jika tidak, mengukur tegangan pada filamen. Kita harus menemukan 4-6 V. Lihat di bawah:
TANPA PLOT DAN DENGAN SUARA NORMAL - LANJUTAN
2 - Cukup ketegangan pada filamen, tetapi tidak ringan - Uji di kisaran X1. Dalam pipa umum (standar 20 "atau lebih), filamen terhubung ke pin 9 dan 10. Dalam tabung minineck (14 standar"), pin filamen 4 dan 5. Jika tidak ada ketegangan pada filamen, semua komponen uji dan jalan yang mengarah ketegangan ini. Berikut adalah cara untuk menguji tabung filamen:
TANPA PLOT DAN DENGAN SUARA NORMAL - LANJUTAN
3 - Lampu filamen tabung - Meningkatkan "layar" on the fly-kembali dan melihat apakah muncul pada kecerahan layar. Jika Anda melihat TV dari cacat dapat di langkah lain. Lihat di bawah:
4 - Meningkatkan layar, plot tidak akan muncul dengan cara apapun - Ukur tegangan pada grid layar (G2). Memutar layar pot fly-back, tegangan harus bervariasi antara 100 dan 900 V. Jika ada ketegangan di G2, cacat mungkin fly-back, kapasitor terhubung di kelas ini dalam jangka pendek atau bias resistor ini jaringan terbuka (jika ada). Jika TV memiliki MAT, lampu filamen dan mencapai tegangan normal di G2 dan tidak ada plot, solusinya adalah mengubah tabung. Berikut adalah cara kita mengukur tegangan pada G2:
Sebuah KEKURANGAN WARNA MERAH, HIJAU ATAU BIRU
Cacat ini meninggalkan TV dengan kain cyan, ungu atau kuning.
1 - Ukur B + pada kolektor output RGB - Kami harus mencari kira-kira tegangan yang sama dalam tiga dan sekitar 120 V atau 130 V;
2 - The + B di output RGB normal - Uji resistor yang berlangsung dari transistor ke dalam tabung. Jika Anda normal, cacat harus di tabung longgar. Untuk menguji tabung panas, hati-hati mendarat setiap katoda (pin 6,8 dan 11 - umum atau 3,7 dan 9 - minineck). Jika Anda melihat tiga warna yang sangat kuat di layar, tabung baik. Jika tidak berwarna atau terlalu rendah, tabung lemah;
3 - O + B di kolektor dari output RGB terlalu tinggi - Uji atau mengganti transistor dan memeriksa komponen yang terhubung dalam mengeluarkan itu (resistor, kapasitor atau trimpot);
4 - Komponen yang terhubung dalam transistor normal - Ukur tegangan pada konektor yang membawa sinyal RGB ke pelat tabung. Mereka harus sama. Mereka bervariasi dari 2 sampai 7 V, tergantung pada model TV. Berikut adalah cara untuk membuat ukuran ini:
5 - Salah satu ketegangan di konektor sinyal RGB berbeda - Kami menguji konektor kawat, komponen terhubung di pin IC melakukan segala sesuatu yang berasal dari sinyal RGB dan menjadi semua normal, perubahan melakukan segala sesuatu.
SHINE BERLEBIHAN
Cacat ini dapat meninggalkan TV dengan layar semua putih, dengan atau tanpa garis retrace. Layar tidak pergi keluar ketika kita memutar layar ke minimum. Kadang-kadang Anda masih dapat melihat gambar apapun bahkan sangat cerah. Kita harus mengukur + B 180 V selang makanan piring, seperti yang terlihat di bawah ini:
Jika ada 180 V, kita akan menguji semua komponen + ini jalur B dari fly-back.
SHINING MELEBIHI SATU WARNA BIRU, MERAH ATAU GREEN
Layar mungkin semua merah, hijau atau biru, dengan atau tanpa garis retrace.
1 - Mengukur + B di kolektor output RGB - harus memiliki kurang lebih tegangan yang sama di kolektor. Melihat bagaimana hal itu dilakukan di bawah:
2 - Jika salah satu dari mereka adalah dengan tegangan rendah pada kolektor - Uji kekuatan resistor metalfilme;
3 - resistor baik - tes dingin transistor atau menggantinya dengan posisi lain;
4 - Transistor khas - Cabut resistor yang berlangsung dari transistor ke kolektor tabung. Jika menormalkan B + transistor kolektor, cacat adalah tabung atau soket korsleting internal;
5 - Lihat jika tegangan di dasar tiga output RGB sama-sama - jika salah satu dari mereka berbeda, kesalahan dalam kartu TV utama, mungkin CI melakukan itu semua.
SPOTTED SCREEN
Bintik-bintik terutama di sudut-sudut layar mungkin memiliki dua penyebab: Topeng bayangan ban dalam yang magnet (magnet dekat TV) atau pengungsi. Dalam kasus pertama Anda dapat menggunakan degaussing coil panduan untuk memperbaiki masalah. Dalam kasus kedua satu-satunya solusi adalah untuk mengubah tabung. Topeng bisa bergerak ketika TV mengambil jatuh dan tidak melanggar tabung. Lihat di bawah bagaimana mengetahui jika noda adalah karena magnetisasi atau perpindahan dari masker:
SHADOWS OF SHADE
Ini adalah plat besi berlubang ditempatkan di dalam tabung antara pistol elektron dan layar. Fungsinya adalah untuk membuat setiap berkas elektron hanya mencapai pertandingan mereka di layar, menghindari kontaminasi warna (berwarna bintik-bintik). Berikut ini adalah aspek komponen ini:
Perhatikan bagaimana TV memiliki kumparan untuk demagnetize tabung topeng setiap kali TV dihidupkan.
TAIL OF COMET
Cacat ini disebabkan oleh pipa lemah atau ionisasi internal. Satu-satunya solusi adalah mereka kembali.
Gambar yang berkaitan dengan cacat yang disebutkan di atas:
Thu November 10, 2011
RANGKAIAN IMAGE
Diposting oleh eletronicaetk di Kategori Kursus Dasar dalam ElektronikaTidak ada komentar
Sirkuit ini terletak antara saluran pemilih dan tabung. Fungsinya adalah untuk memproses sinyal yang bertanggung jawab untuk gambar, warna dan suara. Di TV lama (80) sirkuit tersebut berada dalam 3 atau 4 IC. Sudah di TV modern semua dalam IC melakukan itu semua. Di bawah ini adalah prinsip dasar dari rangkaian gambar menggunakan melakukan itu semua:
Channel Selector - Atau varicap, terlihat seperti sebuah kotak lapis baja. Menerima sinyal dari stasiun antena, pilih saluran dan diubah menjadi sinyal frekuensi menengah (IF) dari sekitar 44 MHz Pada kenyataannya memanggil tiga IF sinyal :. Video (45,75 MHz), warna (42,17 MHz) dan suara (41,25 MHz);
1 FI - menguatkan sinyal pemilih ke filter SAW;
SAW - Ini adalah filter 5 terminal dan dapat bulat atau persegi panjang epoxy logam. Melewati sinyal IF dan blok kedatangan gangguan panggil;
FI - Langkah ini dalam melakukan segala sesuatu dan menguatkan pemilih sinyal IF;
Video Detector - menerima sinyal IF dan ekstrak: sinyal pencahayaan (Y) dari 0 sampai sekitar 2 atau 3 MHz, sinyal kroma 3,58 MHz dan sinyal audio baru 4,5 MHz. Mengingat bahwa pencahayaan (Y) adalah nama yang diberikan ke sinyal yang sesuai dengan gambar hitam dan putih, kecerahan dan kontras itu.
Perangkap dan suara filter - biasanya dua filter keramik untuk memisahkan suara dari sisa sinyal. Perangkap suara adalah filter keramik terhubung secara paralel dengan kumparan. Mendapat di jalan video ke tanah sinyal suara, mencegah ini pergi ke tabung dan mengganggu gambar. Suara Filter adalah filter keramik tanpa coil di sirkuit input suara. Memisahkan sinyal 4,5 MHz ke sirkuit suara TV;
Video Distributor - Menerima luminance dan kroma sinyal dan mendistribusikan ke sirkuit masing-masing. Transistor ini tidak digunakan untuk semua TV, tetapi oleh sebagian besar. Setelah distributor, sinyal Y harus dipisahkan dari sinyal warna. Pemisahan dapat dibuat dari melakukan segala sesuatu melalui kumparan dan kapasitor (perangkap atau filter) atau di dalam melakukan segala sesuatu seperti yang terjadi di TV modern;
Sirkuit luminance (Y) - menguatkan sinyal Y dan mengirimkannya ke array dengan warna. Di Y kita menemukan sirkuit DL (delay line) yang mencegah kedatangan sinyal ini sebelum matriks warna. DL luminance dapat eksternal atau internal untuk melakukan segala sesuatu. Jika eksternal adalah kumparan tiga terminal dengan lingkungan di darat dan dikemas dengan keramik;
Warna sirkuit - pada dasarnya empat fungsi: 1 Memperkuat sinyal warna (RY merah dan biru BY) yang dikirim oleh penerbit, 2 Memisahkan dua sinyal warna ini, demodulasi 3 sinyal warna (membuat mereka kembali ke mereka frekuensi asli) dan 4 ° Dapatkan GY sinyal hijau. Meskipun rangkaian warna mungkin tampak agak rumit, hampir semua dalam melakukan itu semua. Warna sirkuit keluar tiga sinyal: RY (red), Gy (hijau) dan BY (biru);
Matrix - Campur masing-masing warna dengan pencahayaan, sekali lagi mengakibatkan sinyal RGB yang diperkuat oleh output dan diterapkan pada katoda tabung untuk menghasilkan gambar warna. Matriks dapat dilakukan dalam melakukan segala sesuatu (TV modern) atau dalam output RGB sendiri mereka (tua TV). Dalam hal ini, pencahayaan memasuki emitter dan basis dari transistor warna.
PRINSIP DASAR DARI TANDA DAN WARNA IMAGE
Bagian ini hanya karena ingin tahu, tidak mengganggu pada saat memperbaiki TV, tapi hal ini membantu untuk memahami sirkuit gambar TV. Di TV warna, gambar terbentuk dari tiga warna primer: merah - R, hijau - G dan biru - B. Ada di stasiun kamera (di siaran langsung) atau perangkat lain (VCR atau DVD direkam dalam transmisi) Ini memberikan tiga sinyal RGB yang merupakan warna bersama dengan kecerahan dan kontras informasi. Setelah itu sinyal diproses menjadi: luminance (Y) dan warna (U, V) harus dipisahkan kemudian ditransmisikan. Lihat prinsip dasar sebagai berikut:
Sinyal pencahayaan - Juga disebut sinyal Y sesuai dengan gambar hitam dan putih dengan kecerahan dan kontras informasi. Hal ini diperoleh dengan mencampur potongan sinyal RGB (R 30% 59% 11% G dan B) Sinyal ini juga menyediakan gambar televisi hitam dan putih.
Sinyal kroma - Karena lebar terbatas dari saluran TV, hanya dua sinyal warna dapat ditransmisikan. Pilihannya adalah sinyal merah dan biru, namun sinyal-sinyal ini dikirimkan sedemikian rupa sehingga bagian masing-masing pencampuran dapat memperoleh sinyal hijau. Ini akan dilakukan dalam IC melakukan segala sesuatu TV.
Memperoleh sinyal warna - terdiri dari campuran sinyal R dan B dengan sinyal Y terbalik, sehingga mendapatkan dua warna tanpa pencahayaan yang: RY dan BY. Sinyal-sinyal ini dapat disebut sebagai perbedaan warna.
Modulasi dan koreksi - Sinyal RY dan BY memiliki frekuensi rendah (0-1 MHz) dan untuk ditransmisikan tanpa campur tangan dalam sinyal Y harus dimodulasi. Modulasi dibuat dengan sinyal dari sekitar 3,58 MHz. Biru yang dimodulasi (campuran) dengan sinyal 3,58 MHz di fase dan merah dengan sinyal 3,58 MHz lain tertinggal oleh 90 °. Oleh karena itu dua sinyal yang dikirimkan melalui 3,58 MHz dan tertinggal 90 ° satu sama lain. Kesenjangan ini sangat penting dan itu tergantung pada warna yang benar adegan yang akan dikirim. Setelah modulasi sinyal warna tidak berkurang untuk sedikit melebihi ukuran sinyal Y sebagai sinyal RY yang dikoreksi dapat disebut V (merah) dan dikoreksi BY bisa disebut U (biru).
Sistem NTSC - berarti "Komite Nasional Television System" atau Komite Sistem Televisi Nasional. Itu sistem transmisi sinyal warna pertama. Dikembangkan oleh sebuah tim insinyur di Amerika Serikat pada pertengahan 50-an, masih sistem yang digunakan di sana dan di beberapa negara lain seperti Jepang, Meksiko, Kanada, dll Dalam jenis sinyal warna yang dimodulasi oleh sinyal dari 3.579545 MHz. Biru ke fase merah dan keluar dari fase sebesar 90 °. Namun selama transmisi karena gangguan dan faktor-faktor lain merah, yang lebih stabil dan dapat mengalami perubahan fasa dan bergerak misalnya untuk 100 ° dalam kaitannya dengan biru. Dengan ini, semua warna berubah pada layar. NTSC Kekurangan ini dikoreksi oleh kontrol disebut Tint, yang beroperasi di CI melakukan segala sesuatu dan membuat merah kembali ke 90 ° ke Blue otomatis.
KNKT TV -. Seperti dijelaskan di atas, tanda-tanda merah dan biru ditransmisikan bersama di 3,58 MHz TV harus memisahkan dan demodulasi sinyal-sinyal ini dengan menerapkan sinyal 3,58 MHz lain yang dihasilkan oleh osilator internal untuk melakukan segala sesuatu dikendalikan oleh kristal kuarsa. Dalam NTSC TV, sinyal pergi bersama-sama ke demodulator internal ke IC. Osilator kristal menghasilkan dua sinyal 3,579545MHz tertinggal oleh 90 ° dan mengirimkannya ke demodulator. Jadi sinyal RY dan BY kembali ke frekuensi asli mereka (0-1 MHz) dan meninggalkan sudah dipisahkan demodulator. Kemudian hanya melewati mereka dengan matriks untuk memulihkan hijau (GY).
PAL - berarti "Tahap Alternatif Line" atau Tahap alternating Line, dikembangkan di Jerman oleh Telefunken di 60 adalah sistem yang digunakan oleh Brazil, Amerika Latin dan negara-negara Eropa. Ini pada dasarnya adalah NTSC ditingkatkan. Sinyal yang dimodulasi oleh pembawa 3.575611 MHz (standar M). Biru (U) dimodulasi pada fase (0 °) dan merah (R) di garis gambar dimodulasi oleh 90 ° dan mengikuti garis di -90 °. Yaitu merah ditularkan pada garis yang benar dan terbalik lainnya. Garis TV desinverterá dalam melakukan itu semua. Maka nama sistem. Ini mengoreksi cacat penglihatan NTSC, karena mata tidak bisa melihat perbedaan warna antara dua garis gambar berturut-turut. Contoh: On line 1 merah pergi ke 90 dan tiba di TV 100 ° (warna yang berbeda). Sejalan 2 merah pergi ke -90 ° dan tiba di TV dengan perubahan yang sama (-90 + 10) = -80 ° (warna yang berbeda dari benang 1). Oleh karena itu TV desinverte sinyal dan 80 °. Jadi kita memiliki TV: 1 garis merah pada 100 ° dan garis 2 merah di 80 °. Oleh karena itu enxergaremos pada layar rata-rata warna dua baris: 100 + 80 = 180/2 = 90 ° yang merupakan fase dari sinyal yang ditransmisikan, dan akibatnya warna yang benar yang kita lihat.
PAL TV - Karena inversi fase merah (V dan V), sinyal dipisahkan sebelum demodulators kroma. Komponen yang bertanggung jawab untuk pemisahan antara biru dan merah adalah garis delay kaca (chroma DL). Sinyal masuk DL on line 1 dan mengambil 63 mikrodetik (default M). Cukup lama untuk melihat tanda-tanda garis 2 juga masuk DL dan pergi keluar pada waktu yang sama. Jadi tanda-tanda Jalur 2 dicampur dengan jalur 1 dan merah biru dengan demikian terpisah. Setelah DL, sinyal terpisah pergi ke demodulasi menjadi dicampur dengan sinyal osilator untuk 3.575611 MHz kristal. Di TV modern, apakah itu membuat pemisahan pra antara tanda-tanda dan lainnya CI disebut chroma DL bertanggung jawab untuk meningkatkan pemisahan antara biru dan merah. Oleh karena itu tidak lagi memenuhi DL kaca.
PAL M dan PAL N - PAL M Dalam gambar terdiri dari 525 baris, sinyal kroma adalah dari 3,575611 MHz, frekuensi 15.750 Hz adalah horizontal dan frekuensi vertikal 60 Hz di PAL system N. digunakan oleh sebagian besar negara-negara Amerika Selatan, gambar terdiri dari 625 garis, sinyal kroma adalah dari 3,582056 MHz, frekuensi 15.625 Hz adalah horizontal dan frekuensi vertikal 50 Hz.
Sistem SECAM - berarti "Systeme Electronique Couleur Avec Memoire" atau Electronic Sequential Color dengan Memory System, dikembangkan di Perancis pada tahun 60-an, yang diadopsi di negara ini dan orang lain seperti Rusia, Yunani dan negara-negara Eropa Timur. Dalam sinyal biru dan merah ditransmisikan secara berurutan, satu baris hanya biru, merah lain saja. Sinyal disimpan dalam memori di TV dan diproses. Gambar dibentuk oleh 625 baris. Frekuensi 15.625 Hz adalah horizontal dan vertikal adalah 50 Hz. Kami tidak akan berbicara tentang sistem ini karena di sini di Brasil tidak menemukan SECAM TV untuk perbaikan.
IMAGE CIRCUIT DENGAN CI MEMBUAT SEMUA TUA
Dalam IC pertama apakah mereka semua, pencahayaan (Y) dan kroma dipisahkan eksternal. Mereka menggunakan pencahayaan eksternal DL (coil dikemas keramik) dan kroma DL adalah glass block dalam kotak biru, hijau, hitam atau beige. Ini IC 4 sinyal ke piring tabung: Y, RY, GY dan BY. Di bawah ini adalah contoh dari rangkaian gambar dengan menggunakan IC LA7680:
Perhatikan seberapa sering TV ini menggunakan pemilih varicap umum, seperti yang kita akan melihat topik yang lain.
IMAGE CIRCUIT DENGAN SEMUA MEMBUAT MODERN CI
Dalam TV hari ini, IC melakukan segala sesuatu secara internal memisahkan sinyal Y dan C dan DL pencahayaan adalah dalam dirinya. Hal ini juga memisahkan sinyal merah (RY) dan biru (BY) internal dan dalam beberapa kasus memerlukan bantuan sebuah IC memainkan peran seorang DL kroma, biasanya TDA4661, 4662 atau 4665, untuk benar memisahkan sinyal. Itu membuat segalanya lebih modern tidak lagi menggunakan IC eksternal untuk membantu biru terpisah dari merah. Di bawah ini adalah contoh dari IC TDA8361 proses-proses gambar dan warna:
Perhatikan bagaimana IC ini membuat switching TV / AV. Sinyal TV memasuki 13, input AV pada 15 dan tegangan pada Pin 16 kontrol saklar internal. Ketika berada di 0 V, chaveia sinyal TV dan kapan 8 V, chaveia sinyal input AV. Juga perhatikan bagaimana TV ini biasanya menggunakan pemilih jenis PLL yang akan dibahas di topik yang lain.
IDENTIFIKASI KOMPONEN RANGKAIAN IMAGE ON BOARD
Di sini kita membagi menjadi dua kategori: Yang paling kuno dan TV TV yang paling modern:
LOKASI GAMBAR CIRCUIT KOMPONEN - PART 1
Di sini kita akan berbicara tentang TV yang lebih tua. Langkah pertama adalah untuk menemukan tidak semua yang terbesar papan IC. Sebelah CI memenuhi kristal 3,58 MHz (bisa lebih dari satu jika TV bekerja di sistem lain). Kami juga akan melihat filter keramik perangkap dan suara filter dan menutup mereka menemukan transistor distributor video. Kami juga akan menemukan dua baris delay: luminance DL memiliki tubuh cacat keramik dan kroma DL dalam kotak plastik tipis. Juga dekat IC akan menjadi logam SAW filter. Lihat di bawah untuk ide tentang bagaimana untuk menemukan komponen dalam sebuah TV kuno:
Dalam contoh ini kita bisa melihat tiga kristal (PAL - M, PAL - N dan NTSC) dan dua DLS chroma (PAL - M dan PAL - N). Hal ini tidak digunakan dalam sistem NTSC.
LOKASI GAMBAR CIRCUIT KOMPONEN - PART 2
Di TV modern lebih mudah untuk menemukan komponen. The SAW filter biasanya persegi panjang. Kita tidak akan menemukan lebih DL luminance (internal untuk melakukan segala sesuatu) dan kroma DL adalah sisi CI lebih kecil melakukan segala sesuatu di. Hal ini biasanya digunakan TDA4662 IC. TV yang paling modern tidak lagi menggunakan IC terpisah ini, dengan DL kroma juga dalam melakukan itu semua. Berikut ini adalah contoh dari gambar TV menggunakan sirkuit dan warna yang lebih modern:
DIAL varicap KONVENSIONAL
Saluran TV pemilih bernama dengan menggunakan dioda khusus yang disebut varicap tune saluran. Semua fungsi dioda sebagai kapasitor ketika reverse bias. Tapi dioda kapasitansi umum bervariasi secara acak ketika tegangan balik berkisar. Sudah dioda varicap bervariasi kapasitansi mereka merata, seperti yang terlihat di bawah ini:
Sehingga pemilih menggunakan dioda ini secara paralel dengan polisi untuk mencari saluran. Mengubah tegangan pada dioda varicap, pertukaran saluran. Eksternal varicaps dioda yang terhubung dalam pin VT (tegangan tuning). TV harus bervariasi tegangan pada pin VT antara 0 dan 30 V untuk tuning seluruh berbagai saluran. Berikut ini adalah contoh dari varicap konvensional dan bawah menjelaskan fungsi pin:
Mereka disebut konvensional karena mereka adalah jenis pertama dari pemilih varicap digunakan di televisi:
VT - tuning tegangan pin. Haruskah kisaran tegangan antara 0 V dan 30 untuk menyetel semua saluran;
BL atau VL - harus menerima 9 atau 12 V untuk TV tune saluran rendah (2-6);
BH atau VH - harus menerima 9 atau 12 V untuk TV tune saluran tinggi (7-13);
BU atau VU - harus menerima 9 atau 12 V untuk TV tune saluran UHF (14-83);
Push-pin, BH, dan BU disebut beralih band. Mereka menghidupkan dan mematikan baret internal untuk varicap untuk menyetel sebuah band tertentu (atau band) saluran.
BM - adalah + pin B dari varicap. Menerima 9 atau 12 V untuk memberi makan transistor internal,
AGC - atau AGC (otomatis mendapatkan kontrol) menerima 3-7 V untuk menyesuaikan gain dari pemilih sesuai dengan tingkat sinyal dari antena;
IF - IF Atau pin tahu di mana sinyal IF video, kroma dan suara;
AFT - Automatic Fine Tuning, mengatur titik yang benar dari tune ke saluran tertentu. Tidak semua varicaps menggunakan pin ini.
CIRCUIT TUNING
Hal ini bertanggung jawab untuk menyediakan sirkuit ketegangan dengan fungsi yang benar dari varicap. Berikut ini adalah contoh dari jenis sirkuit dan menyoroti beberapa komponennya:
Televisi 80 channel dengan bertukar kunci dan disesuaikan fine tuning melalui potensiometer multi-turn. Ini set kunci dan pot menerima nama unit memori. Sudah di TV modern, mikro menggantikan semua ini bersama-sama. Jadi mungkin untuk mengubah saluran menggunakan remote control (CR). Dengan menekan tombol saluran pada panel atau CR, kontrol mikro satu atau dua transistor menerima tegangan stabil dari zener 33 V. Dengan cara ini transistor adalah ketegangan di pin VT varicap mencapai nilai yang sesuai untuk tune saluran yang diinginkan. Pada saat yang sama kontrol mikro kecil IC yang akan mengalihkan 9-atau 12-V tegangan ke pin yang sesuai pada bandwidth saluran yang dipilih.
Sebagaimana dijelaskan, tuning sirkuit untuk menyempurnakan semua saluran dan di posisi tertentu diperlukan tegangan 33-V distabilkan oleh dioda zener. Zener 33 V mungkin polos atau memiliki tubuh seperti satu transistor, tetapi hanya dengan dua terminal di papan tulis. Dioda seperti datang dengan indikasi "IC" di kartu TV dan tubuh adalah u574 ditunjukkan. Kekuatan zener ini bisa datang dari sumber yang sama yang feed output H 100 V atau terbang kembali pasokan 180 V.
DIAL varicap MODERN (PLL)
Jenis ini memiliki IC mikro dalam. Ini menerima pulsa data digital (tanggal atau SDA), jam (SCL) dan mengaktifkan (mengaktifkan atau EN) IC Micro TV. Dengan menekan tombol saluran pada panel atau CR, mikro mengirimkan urutan pulsa SDA, SCL dan EN untuk varicap. IC varicap intern mikro menafsirkan pulsa ini sebagai saluran dan band kami ingin lagu. Dari sana ia memberikan perintah untuk IC PLL dalam varicap untuk memberikan tegangan yang benar untuk tuning dan beralih Band. Untuk masing-masing saluran untuk disetel, TV mikro memberikan urutan yang berbeda dari SDA dan SCL pulsa untuk varicap mikro. Di bawah ini adalah tuning rangkaian sederhana yang digunakan dalam jenis varicap:
BT - tala pin. Ia bekerja dengan 33 tetap diterima V 33 V zener;
BM - B + pin 9 atau 12 V. Beberapa PLL varicaps tidak memiliki pin ini;
BP - B + 5V pin
SDA - pin menerima perintah data digital mikro. Tegangan DC dari pin ini adalah 5 V;
SCL - pin yang menerima sinyal clock untuk waktu mikro. Tegangan dari pin ini adalah 5 V;
EN - Aktifkan, pin menerima perintah untuk membuka pintu-pintu varicap mikro internal. Varicaps terbaru tidak lagi memiliki pin ini. Perintah tersebut dikirim bersama dengan sinyal data.
Seperti yang terlihat sirkuit tuning jenis varicap cukup sederhana. Semua tegangan yang tetap. Untuk menguji sirkuit ini hanya mengukur tegangan dari 33, 9, 5 dan tegangan AGC 3-7 V. SDA dan SCL perintah hanya dapat diukur dengan osiloskop, karena mereka membentuk gelombang persegi puluhan kHz.
FILTER SAW
Seperti dijelaskan di atas adalah filter yang melekat pada output switch. Ini berfungsi untuk lulus sinyal FI sekitar 44 MHz dan menghilangkan gangguan yang disebabkan oleh pemilih. Ini memiliki 5 terminal, satu input, dua output dan dua terminal di darat. Dapat bulat atau persegi panjang epoxy logam untuk penghematan ruang papan. Berikut adalah jenis SAW dikutip:
OBS - SAW berarti "Permukaan Acoustic Wave" - permukaan gelombang akustik. Sinyal masuk filter dan melihat suara frekuensi tinggi. Hanya suara yang sesuai filter resonansi frekuensi melihat sinyal lagi dan meninggalkan filter. Suara lain akan ke tanah.
COIL VIDEO DETETORA
Ini adalah kumparan disesuaikan terikat dalam dua pin melakukan itu semua. Sudah diatur untuk 45,75 MHz (FI video). Dia bertanggung jawab untuk fungsi detektor internal ke IC. Detektor menerima sinyal IF dan demodulates dengan mendapatkan sinyal pencahayaan, warna dan suara. Jika kumparan ini tidak memadai, detektor tidak bisa menghilangkan semua sinyal IF dan gerimis muncul pada foto yang diperbesar. Hal ini juga dapat terjadi gambar yang dapat berkedip-kedip untuk tune saluran dan gerimis kemudian menghilang. Jangan menyesuaikan kumparan ini tanpa instrumen yang memadai (osiloskop atau frekuensi meter). Tapi kumparan ini universal, yaitu bahwa dari TV berfungsi di sebagian besar TV lainnya, tidak peduli ukuran perumahan. Lihat di bawah:
FILTER KERAMIK
Komponen ini digunakan dalam radio dan TV untuk menggantikan kumparan. Memiliki frekuensi kerja. Dalam kasus filter yang digunakan di TV, itu adalah 4,5 MHz. Jadi hanya sinyal dari 4,5 MHz dan yang lain akan pergi ke tanah. Filter keramik dari 4,5 MHz digunakan di TV berfungsi untuk memisahkan sinyal audio dari yang lain. Jadi kita memiliki "perangkap suara" (filter keramik secara paralel dengan kumparan) di jalur sinyal video untuk mengirim suara ke tanah dan filter suara untuk memisahkan sinyal ini untuk sirkuit suara TV. Di bawah dua filter keramik 4,5 dari TV:
DARI LUMINANCE DELAY GARIS
DLY juga disebut koil dengan terminal pusat terhubung ke tanah. Ini berfungsi untuk menunda sinyal Y sekitar 70 ns (nanodetik atau kedua dibagi oleh miliar). Jadi sinyal ini mencapai tabung bersama dengan kroma tersebut. Di bawah tampilan dan simbol komponen ini. Di TV modern, itu adalah dalam melakukan itu semua.
KETERLAMBATAN CHROME OLD GARIS
Hal ini dibentuk oleh blok kaca khusus tipis yang penundaan sinyal pada 63 mikrodetik. Maka sinyal ini dapat dicampur dengan baris berikutnya dan membatalkan warna pada setiap output. Di bawah prinsip operasi dan aspek fisik dari komponen ini:
Lihat bagaimana salah satu output membatalkan merah dan hanya biru. Dengan cara lain terjadi sebaliknya. Namun, DL kroma hanya bekerja dengan baik ketika dua komponen disesuaikan: trimpot yang mengontrol tingkat sinyal langsung dan reel yang menyesuaikan penundaan sinyal akan terbalik di salah satu ujung untuk memungkinkan pemisahan warna yang sempurna. Jika salah satu komponen ini adalah maladjusted, DL tidak bekerja, tidak memisahkan warna dan muncul di layar beberapa bar dalam warna disebut efek Venetian. Acara selanjutnya bagaimana efek shutter. Efek ini juga terjadi ketika DL rusak. Beberapa TV memiliki dua DLS kroma, satu untuk PAL M dan PAL lain untuk N. switching dilakukan secara otomatis dengan cara yang diode atau IC.
MODERN CHROME DELAY GARIS
Seperti dijelaskan di atas, beberapa IC sebagai TDA8361 atau TDA8374 sudah internal memisahkan biru dari merah. Tapi seperti pemisahan tidak sempurna, mereka menggunakan CI yang lebih kecil untuk definitif memisahkan warna. IC seperti, biasanya TDA4662 menerima nama kroma DL. Ini memiliki internal dua memori yang menyimpan sinyal baris sebelumnya, pencampuran dengan baris ini, dengan cara yang sama bahwa DL kaca. Dapat dikatakan bahwa ada dua DLS dalam IC, hanya satu untuk memisahkan merah dan biru lainnya. Di bawah ini adalah contoh dari chroma IC DL:
Make lebih modern, seperti TDA8841 dan TDA9570 tidak menggunakan lebih DL kroma eksternal atau kaca, atau CI.
3,58 MHz kristal
Sebagaimana dijelaskan, sirkuit kroma menggunakan satu sinyal 3,58 MHz yang dihasilkan oleh osilator kristal untuk demodulasi warna. Jadi kita menemukan setidaknya satu 3.575611 MHz kristal terhubung dalam melakukan itu semua. Ini adalah frekuensi dari sistem warna PAL M. kroma kristal seperti gembok kecil. Saat itu adalah umum untuk TV bekerja pada berbagai sistem. Jika TV bekerja pada PAL dan NTSC M menemukan dua kristal. Jika TV berjalan pada tiga sistem (PAL M, PAL dan NTSC N) adalah tiga kristal. Switching dari kristal ini di TV dapat dilakukan melalui dioda, transistor atau dalam sama melakukan itu semua. Lihat di bawah:
IN AUDIO DAN VIDEO PENGOLAHAN AIDS
Hari ini semua TV memiliki dua atau lebih input audio RCA dan video (AV) aids. Input ini terletak di belakang atau di depan, kita dapat terhubung ke peralatan TV lain seperti video game, DVD, VCR, camcorder, dll Sinyal video input ini dapat diaktifkan dalam merek semua atau IC yang terpisah, biasanya 4052, 4053 atau 4066. Berikut adalah cara input ini dan di mana mereka biasanya terhubung:
KONTROL DARI RANGKAIAN IMAGE
Pada dasarnya ada tiga kontrol utama diakses pengguna: kecerahan, kontras dan warna. Mereka membuat rentang tegangan dalam tiga pin melakukan itu semua. Sebelumnya kontrol ini pot saat ini perintah mikro diakses melalui layar menu. Di bawah kontrol kuno dan modern:
B Rilho - atau "terang", pin tindakan pencahayaan sirkuit untuk menyesuaikan tingkat cahaya di layar tabung;
Kontras - Kontrol ukuran sinyal video dan perbedaan antara bagian hitam dan putih gambar
Warna - atau saturasi, beroperasi di sirkuit chroma untuk membuat warna yang paling kuat atau lemah.
Beberapa TV memiliki trimpot sub cahaya batin. Peralatan yang paling modern membuat kontrol kecerahan, kontras dan warna melalui data serial (data - SDA dan jam - SCL) yang dikirim oleh mikro IC untuk melakukan segala sesuatu.
OTOMATIS GAIN PENGENDALIAN (AGC)
Juga disebut AGC, itu adalah dalam melakukan itu semua. Menerima bagian dari detektor sinyal video dan mengubahnya menjadi tegangan DC untuk mengontrol gain dari FI dan dial. Jika sinyal hits antena yang kuat, AGC mengurangi keuntungan dari TV untuk gambar tidak membungkuk dan kehilangan sinkron. Jika sinyal mendapatkan lemah, AGC meningkatkan keuntungan dari TV sehingga gambar tidak tinggal dengan gerimis. Ada trimpot mengendalikan tegangan AGC untuk diterapkan pemilih. Di bawah ini adalah prinsip dasar CAG:
CIRCUIT WAKTU
Fungsinya adalah untuk memisahkan pulsa waktu horizontal dan vertikal dari sinyal video. Sirkuit ini adalah sepenuhnya dalam melakukan itu semua. Pulsa sinkronisasi vertikal 60Hz langsung ke osilator vertikal mencegah gulir gambar atas atau bawah. Pulsa horizontal 15.750 Hz pergi ke AFC (fase kontrol otomatis).Sirkuit ini membandingkan waktu dengan sinyal yang dihasilkan oleh osilator internal dan dibagi hingga 15.750 Hz. Jika ada perbedaan antara keduanya, CAF menghasilkan tegangan yang meningkatkan atau mengurangi frekuensi osilator sejenak sampai dua sinyal naik panggung lagi. Hal ini untuk mencegah gambar secara horizontal gulir atau tetap dengan bar hitam di tengah. Dalam CAF ada trimpot untuk mengatur benar berpusat gambar horizontal. Di bawah rangkaian waktu dan CAF sebagai cacat yang paling umum.
BENTUK SINYAL IMAGE
Berikut adalah cara sinyal yang luminance, kroma dan waktu diambil dari transistor distributor video. Perhatikan bagaimana ada tanda panggilan "meledak". Sinyal ini terdiri dari 8-10 pulsa 3,58 MHz dikirim bersama dengan sinyal kroma. Ini berfungsi untuk menyinkronkan warna pada gambar dan TV untuk mengetahui bahwa transmisi dibuat dalam warna. Lihat juga sinyal RGB diperoleh dari output dari melakukan itu semua. Namun tanda-tanda ini hanya dapat dilihat oleh MHz osiloskop 10 dan terhubung bar generator pada antena TV.
KOMPONEN PALING DIGUNAKAN DALAM RANGKAIAN IMAGE
Kami tidak menyajikan jenis CI semua karena ini sudah dilakukan ketika kita mempelajari horisontal. Lihat di bawah untuk komponen lain yang ditemukan di tahap ini TV:
Channel Selector - Atau varicap, terlihat seperti sebuah kotak lapis baja. Menerima sinyal dari stasiun antena, pilih saluran dan diubah menjadi sinyal frekuensi menengah (IF) dari sekitar 44 MHz Pada kenyataannya memanggil tiga IF sinyal :. Video (45,75 MHz), warna (42,17 MHz) dan suara (41,25 MHz);
1 FI - menguatkan sinyal pemilih ke filter SAW;
SAW - Ini adalah filter 5 terminal dan dapat bulat atau persegi panjang epoxy logam. Melewati sinyal IF dan blok kedatangan gangguan panggil;
FI - Langkah ini dalam melakukan segala sesuatu dan menguatkan pemilih sinyal IF;
Video Detector - menerima sinyal IF dan ekstrak: sinyal pencahayaan (Y) dari 0 sampai sekitar 2 atau 3 MHz, sinyal kroma 3,58 MHz dan sinyal audio baru 4,5 MHz. Mengingat bahwa pencahayaan (Y) adalah nama yang diberikan ke sinyal yang sesuai dengan gambar hitam dan putih, kecerahan dan kontras itu.
Perangkap dan suara filter - biasanya dua filter keramik untuk memisahkan suara dari sisa sinyal. Perangkap suara adalah filter keramik terhubung secara paralel dengan kumparan. Mendapat di jalan video ke tanah sinyal suara, mencegah ini pergi ke tabung dan mengganggu gambar. Suara Filter adalah filter keramik tanpa coil di sirkuit input suara. Memisahkan sinyal 4,5 MHz ke sirkuit suara TV;
Video Distributor - Menerima luminance dan kroma sinyal dan mendistribusikan ke sirkuit masing-masing. Transistor ini tidak digunakan untuk semua TV, tetapi oleh sebagian besar. Setelah distributor, sinyal Y harus dipisahkan dari sinyal warna. Pemisahan dapat dibuat dari melakukan segala sesuatu melalui kumparan dan kapasitor (perangkap atau filter) atau di dalam melakukan segala sesuatu seperti yang terjadi di TV modern;
Sirkuit luminance (Y) - menguatkan sinyal Y dan mengirimkannya ke array dengan warna. Di Y kita menemukan sirkuit DL (delay line) yang mencegah kedatangan sinyal ini sebelum matriks warna. DL luminance dapat eksternal atau internal untuk melakukan segala sesuatu. Jika eksternal adalah kumparan tiga terminal dengan lingkungan di darat dan dikemas dengan keramik;
Warna sirkuit - pada dasarnya empat fungsi: 1 Memperkuat sinyal warna (RY merah dan biru BY) yang dikirim oleh penerbit, 2 Memisahkan dua sinyal warna ini, demodulasi 3 sinyal warna (membuat mereka kembali ke mereka frekuensi asli) dan 4 ° Dapatkan GY sinyal hijau. Meskipun rangkaian warna mungkin tampak agak rumit, hampir semua dalam melakukan itu semua. Warna sirkuit keluar tiga sinyal: RY (red), Gy (hijau) dan BY (biru);
Matrix - Campur masing-masing warna dengan pencahayaan, sekali lagi mengakibatkan sinyal RGB yang diperkuat oleh output dan diterapkan pada katoda tabung untuk menghasilkan gambar warna. Matriks dapat dilakukan dalam melakukan segala sesuatu (TV modern) atau dalam output RGB sendiri mereka (tua TV). Dalam hal ini, pencahayaan memasuki emitter dan basis dari transistor warna.
PRINSIP DASAR DARI TANDA DAN WARNA IMAGE
Bagian ini hanya karena ingin tahu, tidak mengganggu pada saat memperbaiki TV, tapi hal ini membantu untuk memahami sirkuit gambar TV. Di TV warna, gambar terbentuk dari tiga warna primer: merah - R, hijau - G dan biru - B. Ada di stasiun kamera (di siaran langsung) atau perangkat lain (VCR atau DVD direkam dalam transmisi) Ini memberikan tiga sinyal RGB yang merupakan warna bersama dengan kecerahan dan kontras informasi. Setelah itu sinyal diproses menjadi: luminance (Y) dan warna (U, V) harus dipisahkan kemudian ditransmisikan. Lihat prinsip dasar sebagai berikut:
Sinyal pencahayaan - Juga disebut sinyal Y sesuai dengan gambar hitam dan putih dengan kecerahan dan kontras informasi. Hal ini diperoleh dengan mencampur potongan sinyal RGB (R 30% 59% 11% G dan B) Sinyal ini juga menyediakan gambar televisi hitam dan putih.
Sinyal kroma - Karena lebar terbatas dari saluran TV, hanya dua sinyal warna dapat ditransmisikan. Pilihannya adalah sinyal merah dan biru, namun sinyal-sinyal ini dikirimkan sedemikian rupa sehingga bagian masing-masing pencampuran dapat memperoleh sinyal hijau. Ini akan dilakukan dalam IC melakukan segala sesuatu TV.
Memperoleh sinyal warna - terdiri dari campuran sinyal R dan B dengan sinyal Y terbalik, sehingga mendapatkan dua warna tanpa pencahayaan yang: RY dan BY. Sinyal-sinyal ini dapat disebut sebagai perbedaan warna.
Modulasi dan koreksi - Sinyal RY dan BY memiliki frekuensi rendah (0-1 MHz) dan untuk ditransmisikan tanpa campur tangan dalam sinyal Y harus dimodulasi. Modulasi dibuat dengan sinyal dari sekitar 3,58 MHz. Biru yang dimodulasi (campuran) dengan sinyal 3,58 MHz di fase dan merah dengan sinyal 3,58 MHz lain tertinggal oleh 90 °. Oleh karena itu dua sinyal yang dikirimkan melalui 3,58 MHz dan tertinggal 90 ° satu sama lain. Kesenjangan ini sangat penting dan itu tergantung pada warna yang benar adegan yang akan dikirim. Setelah modulasi sinyal warna tidak berkurang untuk sedikit melebihi ukuran sinyal Y sebagai sinyal RY yang dikoreksi dapat disebut V (merah) dan dikoreksi BY bisa disebut U (biru).
Sistem NTSC - berarti "Komite Nasional Television System" atau Komite Sistem Televisi Nasional. Itu sistem transmisi sinyal warna pertama. Dikembangkan oleh sebuah tim insinyur di Amerika Serikat pada pertengahan 50-an, masih sistem yang digunakan di sana dan di beberapa negara lain seperti Jepang, Meksiko, Kanada, dll Dalam jenis sinyal warna yang dimodulasi oleh sinyal dari 3.579545 MHz. Biru ke fase merah dan keluar dari fase sebesar 90 °. Namun selama transmisi karena gangguan dan faktor-faktor lain merah, yang lebih stabil dan dapat mengalami perubahan fasa dan bergerak misalnya untuk 100 ° dalam kaitannya dengan biru. Dengan ini, semua warna berubah pada layar. NTSC Kekurangan ini dikoreksi oleh kontrol disebut Tint, yang beroperasi di CI melakukan segala sesuatu dan membuat merah kembali ke 90 ° ke Blue otomatis.
KNKT TV -. Seperti dijelaskan di atas, tanda-tanda merah dan biru ditransmisikan bersama di 3,58 MHz TV harus memisahkan dan demodulasi sinyal-sinyal ini dengan menerapkan sinyal 3,58 MHz lain yang dihasilkan oleh osilator internal untuk melakukan segala sesuatu dikendalikan oleh kristal kuarsa. Dalam NTSC TV, sinyal pergi bersama-sama ke demodulator internal ke IC. Osilator kristal menghasilkan dua sinyal 3,579545MHz tertinggal oleh 90 ° dan mengirimkannya ke demodulator. Jadi sinyal RY dan BY kembali ke frekuensi asli mereka (0-1 MHz) dan meninggalkan sudah dipisahkan demodulator. Kemudian hanya melewati mereka dengan matriks untuk memulihkan hijau (GY).
PAL - berarti "Tahap Alternatif Line" atau Tahap alternating Line, dikembangkan di Jerman oleh Telefunken di 60 adalah sistem yang digunakan oleh Brazil, Amerika Latin dan negara-negara Eropa. Ini pada dasarnya adalah NTSC ditingkatkan. Sinyal yang dimodulasi oleh pembawa 3.575611 MHz (standar M). Biru (U) dimodulasi pada fase (0 °) dan merah (R) di garis gambar dimodulasi oleh 90 ° dan mengikuti garis di -90 °. Yaitu merah ditularkan pada garis yang benar dan terbalik lainnya. Garis TV desinverterá dalam melakukan itu semua. Maka nama sistem. Ini mengoreksi cacat penglihatan NTSC, karena mata tidak bisa melihat perbedaan warna antara dua garis gambar berturut-turut. Contoh: On line 1 merah pergi ke 90 dan tiba di TV 100 ° (warna yang berbeda). Sejalan 2 merah pergi ke -90 ° dan tiba di TV dengan perubahan yang sama (-90 + 10) = -80 ° (warna yang berbeda dari benang 1). Oleh karena itu TV desinverte sinyal dan 80 °. Jadi kita memiliki TV: 1 garis merah pada 100 ° dan garis 2 merah di 80 °. Oleh karena itu enxergaremos pada layar rata-rata warna dua baris: 100 + 80 = 180/2 = 90 ° yang merupakan fase dari sinyal yang ditransmisikan, dan akibatnya warna yang benar yang kita lihat.
PAL TV - Karena inversi fase merah (V dan V), sinyal dipisahkan sebelum demodulators kroma. Komponen yang bertanggung jawab untuk pemisahan antara biru dan merah adalah garis delay kaca (chroma DL). Sinyal masuk DL on line 1 dan mengambil 63 mikrodetik (default M). Cukup lama untuk melihat tanda-tanda garis 2 juga masuk DL dan pergi keluar pada waktu yang sama. Jadi tanda-tanda Jalur 2 dicampur dengan jalur 1 dan merah biru dengan demikian terpisah. Setelah DL, sinyal terpisah pergi ke demodulasi menjadi dicampur dengan sinyal osilator untuk 3.575611 MHz kristal. Di TV modern, apakah itu membuat pemisahan pra antara tanda-tanda dan lainnya CI disebut chroma DL bertanggung jawab untuk meningkatkan pemisahan antara biru dan merah. Oleh karena itu tidak lagi memenuhi DL kaca.
PAL M dan PAL N - PAL M Dalam gambar terdiri dari 525 baris, sinyal kroma adalah dari 3,575611 MHz, frekuensi 15.750 Hz adalah horizontal dan frekuensi vertikal 60 Hz di PAL system N. digunakan oleh sebagian besar negara-negara Amerika Selatan, gambar terdiri dari 625 garis, sinyal kroma adalah dari 3,582056 MHz, frekuensi 15.625 Hz adalah horizontal dan frekuensi vertikal 50 Hz.
Sistem SECAM - berarti "Systeme Electronique Couleur Avec Memoire" atau Electronic Sequential Color dengan Memory System, dikembangkan di Perancis pada tahun 60-an, yang diadopsi di negara ini dan orang lain seperti Rusia, Yunani dan negara-negara Eropa Timur. Dalam sinyal biru dan merah ditransmisikan secara berurutan, satu baris hanya biru, merah lain saja. Sinyal disimpan dalam memori di TV dan diproses. Gambar dibentuk oleh 625 baris. Frekuensi 15.625 Hz adalah horizontal dan vertikal adalah 50 Hz. Kami tidak akan berbicara tentang sistem ini karena di sini di Brasil tidak menemukan SECAM TV untuk perbaikan.
IMAGE CIRCUIT DENGAN CI MEMBUAT SEMUA TUA
Dalam IC pertama apakah mereka semua, pencahayaan (Y) dan kroma dipisahkan eksternal. Mereka menggunakan pencahayaan eksternal DL (coil dikemas keramik) dan kroma DL adalah glass block dalam kotak biru, hijau, hitam atau beige. Ini IC 4 sinyal ke piring tabung: Y, RY, GY dan BY. Di bawah ini adalah contoh dari rangkaian gambar dengan menggunakan IC LA7680:
Perhatikan seberapa sering TV ini menggunakan pemilih varicap umum, seperti yang kita akan melihat topik yang lain.
IMAGE CIRCUIT DENGAN SEMUA MEMBUAT MODERN CI
Dalam TV hari ini, IC melakukan segala sesuatu secara internal memisahkan sinyal Y dan C dan DL pencahayaan adalah dalam dirinya. Hal ini juga memisahkan sinyal merah (RY) dan biru (BY) internal dan dalam beberapa kasus memerlukan bantuan sebuah IC memainkan peran seorang DL kroma, biasanya TDA4661, 4662 atau 4665, untuk benar memisahkan sinyal. Itu membuat segalanya lebih modern tidak lagi menggunakan IC eksternal untuk membantu biru terpisah dari merah. Di bawah ini adalah contoh dari IC TDA8361 proses-proses gambar dan warna:
Perhatikan bagaimana IC ini membuat switching TV / AV. Sinyal TV memasuki 13, input AV pada 15 dan tegangan pada Pin 16 kontrol saklar internal. Ketika berada di 0 V, chaveia sinyal TV dan kapan 8 V, chaveia sinyal input AV. Juga perhatikan bagaimana TV ini biasanya menggunakan pemilih jenis PLL yang akan dibahas di topik yang lain.
IDENTIFIKASI KOMPONEN RANGKAIAN IMAGE ON BOARD
Di sini kita membagi menjadi dua kategori: Yang paling kuno dan TV TV yang paling modern:
LOKASI GAMBAR CIRCUIT KOMPONEN - PART 1
Di sini kita akan berbicara tentang TV yang lebih tua. Langkah pertama adalah untuk menemukan tidak semua yang terbesar papan IC. Sebelah CI memenuhi kristal 3,58 MHz (bisa lebih dari satu jika TV bekerja di sistem lain). Kami juga akan melihat filter keramik perangkap dan suara filter dan menutup mereka menemukan transistor distributor video. Kami juga akan menemukan dua baris delay: luminance DL memiliki tubuh cacat keramik dan kroma DL dalam kotak plastik tipis. Juga dekat IC akan menjadi logam SAW filter. Lihat di bawah untuk ide tentang bagaimana untuk menemukan komponen dalam sebuah TV kuno:
Dalam contoh ini kita bisa melihat tiga kristal (PAL - M, PAL - N dan NTSC) dan dua DLS chroma (PAL - M dan PAL - N). Hal ini tidak digunakan dalam sistem NTSC.
LOKASI GAMBAR CIRCUIT KOMPONEN - PART 2
Di TV modern lebih mudah untuk menemukan komponen. The SAW filter biasanya persegi panjang. Kita tidak akan menemukan lebih DL luminance (internal untuk melakukan segala sesuatu) dan kroma DL adalah sisi CI lebih kecil melakukan segala sesuatu di. Hal ini biasanya digunakan TDA4662 IC. TV yang paling modern tidak lagi menggunakan IC terpisah ini, dengan DL kroma juga dalam melakukan itu semua. Berikut ini adalah contoh dari gambar TV menggunakan sirkuit dan warna yang lebih modern:
DIAL varicap KONVENSIONAL
Saluran TV pemilih bernama dengan menggunakan dioda khusus yang disebut varicap tune saluran. Semua fungsi dioda sebagai kapasitor ketika reverse bias. Tapi dioda kapasitansi umum bervariasi secara acak ketika tegangan balik berkisar. Sudah dioda varicap bervariasi kapasitansi mereka merata, seperti yang terlihat di bawah ini:
Sehingga pemilih menggunakan dioda ini secara paralel dengan polisi untuk mencari saluran. Mengubah tegangan pada dioda varicap, pertukaran saluran. Eksternal varicaps dioda yang terhubung dalam pin VT (tegangan tuning). TV harus bervariasi tegangan pada pin VT antara 0 dan 30 V untuk tuning seluruh berbagai saluran. Berikut ini adalah contoh dari varicap konvensional dan bawah menjelaskan fungsi pin:
Mereka disebut konvensional karena mereka adalah jenis pertama dari pemilih varicap digunakan di televisi:
VT - tuning tegangan pin. Haruskah kisaran tegangan antara 0 V dan 30 untuk menyetel semua saluran;
BL atau VL - harus menerima 9 atau 12 V untuk TV tune saluran rendah (2-6);
BH atau VH - harus menerima 9 atau 12 V untuk TV tune saluran tinggi (7-13);
BU atau VU - harus menerima 9 atau 12 V untuk TV tune saluran UHF (14-83);
Push-pin, BH, dan BU disebut beralih band. Mereka menghidupkan dan mematikan baret internal untuk varicap untuk menyetel sebuah band tertentu (atau band) saluran.
BM - adalah + pin B dari varicap. Menerima 9 atau 12 V untuk memberi makan transistor internal,
AGC - atau AGC (otomatis mendapatkan kontrol) menerima 3-7 V untuk menyesuaikan gain dari pemilih sesuai dengan tingkat sinyal dari antena;
IF - IF Atau pin tahu di mana sinyal IF video, kroma dan suara;
AFT - Automatic Fine Tuning, mengatur titik yang benar dari tune ke saluran tertentu. Tidak semua varicaps menggunakan pin ini.
CIRCUIT TUNING
Hal ini bertanggung jawab untuk menyediakan sirkuit ketegangan dengan fungsi yang benar dari varicap. Berikut ini adalah contoh dari jenis sirkuit dan menyoroti beberapa komponennya:
Televisi 80 channel dengan bertukar kunci dan disesuaikan fine tuning melalui potensiometer multi-turn. Ini set kunci dan pot menerima nama unit memori. Sudah di TV modern, mikro menggantikan semua ini bersama-sama. Jadi mungkin untuk mengubah saluran menggunakan remote control (CR). Dengan menekan tombol saluran pada panel atau CR, kontrol mikro satu atau dua transistor menerima tegangan stabil dari zener 33 V. Dengan cara ini transistor adalah ketegangan di pin VT varicap mencapai nilai yang sesuai untuk tune saluran yang diinginkan. Pada saat yang sama kontrol mikro kecil IC yang akan mengalihkan 9-atau 12-V tegangan ke pin yang sesuai pada bandwidth saluran yang dipilih.
Sebagaimana dijelaskan, tuning sirkuit untuk menyempurnakan semua saluran dan di posisi tertentu diperlukan tegangan 33-V distabilkan oleh dioda zener. Zener 33 V mungkin polos atau memiliki tubuh seperti satu transistor, tetapi hanya dengan dua terminal di papan tulis. Dioda seperti datang dengan indikasi "IC" di kartu TV dan tubuh adalah u574 ditunjukkan. Kekuatan zener ini bisa datang dari sumber yang sama yang feed output H 100 V atau terbang kembali pasokan 180 V.
DIAL varicap MODERN (PLL)
Jenis ini memiliki IC mikro dalam. Ini menerima pulsa data digital (tanggal atau SDA), jam (SCL) dan mengaktifkan (mengaktifkan atau EN) IC Micro TV. Dengan menekan tombol saluran pada panel atau CR, mikro mengirimkan urutan pulsa SDA, SCL dan EN untuk varicap. IC varicap intern mikro menafsirkan pulsa ini sebagai saluran dan band kami ingin lagu. Dari sana ia memberikan perintah untuk IC PLL dalam varicap untuk memberikan tegangan yang benar untuk tuning dan beralih Band. Untuk masing-masing saluran untuk disetel, TV mikro memberikan urutan yang berbeda dari SDA dan SCL pulsa untuk varicap mikro. Di bawah ini adalah tuning rangkaian sederhana yang digunakan dalam jenis varicap:
BT - tala pin. Ia bekerja dengan 33 tetap diterima V 33 V zener;
BM - B + pin 9 atau 12 V. Beberapa PLL varicaps tidak memiliki pin ini;
BP - B + 5V pin
SDA - pin menerima perintah data digital mikro. Tegangan DC dari pin ini adalah 5 V;
SCL - pin yang menerima sinyal clock untuk waktu mikro. Tegangan dari pin ini adalah 5 V;
EN - Aktifkan, pin menerima perintah untuk membuka pintu-pintu varicap mikro internal. Varicaps terbaru tidak lagi memiliki pin ini. Perintah tersebut dikirim bersama dengan sinyal data.
Seperti yang terlihat sirkuit tuning jenis varicap cukup sederhana. Semua tegangan yang tetap. Untuk menguji sirkuit ini hanya mengukur tegangan dari 33, 9, 5 dan tegangan AGC 3-7 V. SDA dan SCL perintah hanya dapat diukur dengan osiloskop, karena mereka membentuk gelombang persegi puluhan kHz.
FILTER SAW
Seperti dijelaskan di atas adalah filter yang melekat pada output switch. Ini berfungsi untuk lulus sinyal FI sekitar 44 MHz dan menghilangkan gangguan yang disebabkan oleh pemilih. Ini memiliki 5 terminal, satu input, dua output dan dua terminal di darat. Dapat bulat atau persegi panjang epoxy logam untuk penghematan ruang papan. Berikut adalah jenis SAW dikutip:
OBS - SAW berarti "Permukaan Acoustic Wave" - permukaan gelombang akustik. Sinyal masuk filter dan melihat suara frekuensi tinggi. Hanya suara yang sesuai filter resonansi frekuensi melihat sinyal lagi dan meninggalkan filter. Suara lain akan ke tanah.
COIL VIDEO DETETORA
Ini adalah kumparan disesuaikan terikat dalam dua pin melakukan itu semua. Sudah diatur untuk 45,75 MHz (FI video). Dia bertanggung jawab untuk fungsi detektor internal ke IC. Detektor menerima sinyal IF dan demodulates dengan mendapatkan sinyal pencahayaan, warna dan suara. Jika kumparan ini tidak memadai, detektor tidak bisa menghilangkan semua sinyal IF dan gerimis muncul pada foto yang diperbesar. Hal ini juga dapat terjadi gambar yang dapat berkedip-kedip untuk tune saluran dan gerimis kemudian menghilang. Jangan menyesuaikan kumparan ini tanpa instrumen yang memadai (osiloskop atau frekuensi meter). Tapi kumparan ini universal, yaitu bahwa dari TV berfungsi di sebagian besar TV lainnya, tidak peduli ukuran perumahan. Lihat di bawah:
FILTER KERAMIK
Komponen ini digunakan dalam radio dan TV untuk menggantikan kumparan. Memiliki frekuensi kerja. Dalam kasus filter yang digunakan di TV, itu adalah 4,5 MHz. Jadi hanya sinyal dari 4,5 MHz dan yang lain akan pergi ke tanah. Filter keramik dari 4,5 MHz digunakan di TV berfungsi untuk memisahkan sinyal audio dari yang lain. Jadi kita memiliki "perangkap suara" (filter keramik secara paralel dengan kumparan) di jalur sinyal video untuk mengirim suara ke tanah dan filter suara untuk memisahkan sinyal ini untuk sirkuit suara TV. Di bawah dua filter keramik 4,5 dari TV:
DARI LUMINANCE DELAY GARIS
DLY juga disebut koil dengan terminal pusat terhubung ke tanah. Ini berfungsi untuk menunda sinyal Y sekitar 70 ns (nanodetik atau kedua dibagi oleh miliar). Jadi sinyal ini mencapai tabung bersama dengan kroma tersebut. Di bawah tampilan dan simbol komponen ini. Di TV modern, itu adalah dalam melakukan itu semua.
KETERLAMBATAN CHROME OLD GARIS
Hal ini dibentuk oleh blok kaca khusus tipis yang penundaan sinyal pada 63 mikrodetik. Maka sinyal ini dapat dicampur dengan baris berikutnya dan membatalkan warna pada setiap output. Di bawah prinsip operasi dan aspek fisik dari komponen ini:
Lihat bagaimana salah satu output membatalkan merah dan hanya biru. Dengan cara lain terjadi sebaliknya. Namun, DL kroma hanya bekerja dengan baik ketika dua komponen disesuaikan: trimpot yang mengontrol tingkat sinyal langsung dan reel yang menyesuaikan penundaan sinyal akan terbalik di salah satu ujung untuk memungkinkan pemisahan warna yang sempurna. Jika salah satu komponen ini adalah maladjusted, DL tidak bekerja, tidak memisahkan warna dan muncul di layar beberapa bar dalam warna disebut efek Venetian. Acara selanjutnya bagaimana efek shutter. Efek ini juga terjadi ketika DL rusak. Beberapa TV memiliki dua DLS kroma, satu untuk PAL M dan PAL lain untuk N. switching dilakukan secara otomatis dengan cara yang diode atau IC.
MODERN CHROME DELAY GARIS
Seperti dijelaskan di atas, beberapa IC sebagai TDA8361 atau TDA8374 sudah internal memisahkan biru dari merah. Tapi seperti pemisahan tidak sempurna, mereka menggunakan CI yang lebih kecil untuk definitif memisahkan warna. IC seperti, biasanya TDA4662 menerima nama kroma DL. Ini memiliki internal dua memori yang menyimpan sinyal baris sebelumnya, pencampuran dengan baris ini, dengan cara yang sama bahwa DL kaca. Dapat dikatakan bahwa ada dua DLS dalam IC, hanya satu untuk memisahkan merah dan biru lainnya. Di bawah ini adalah contoh dari chroma IC DL:
Make lebih modern, seperti TDA8841 dan TDA9570 tidak menggunakan lebih DL kroma eksternal atau kaca, atau CI.
3,58 MHz kristal
Sebagaimana dijelaskan, sirkuit kroma menggunakan satu sinyal 3,58 MHz yang dihasilkan oleh osilator kristal untuk demodulasi warna. Jadi kita menemukan setidaknya satu 3.575611 MHz kristal terhubung dalam melakukan itu semua. Ini adalah frekuensi dari sistem warna PAL M. kroma kristal seperti gembok kecil. Saat itu adalah umum untuk TV bekerja pada berbagai sistem. Jika TV bekerja pada PAL dan NTSC M menemukan dua kristal. Jika TV berjalan pada tiga sistem (PAL M, PAL dan NTSC N) adalah tiga kristal. Switching dari kristal ini di TV dapat dilakukan melalui dioda, transistor atau dalam sama melakukan itu semua. Lihat di bawah:
IN AUDIO DAN VIDEO PENGOLAHAN AIDS
Hari ini semua TV memiliki dua atau lebih input audio RCA dan video (AV) aids. Input ini terletak di belakang atau di depan, kita dapat terhubung ke peralatan TV lain seperti video game, DVD, VCR, camcorder, dll Sinyal video input ini dapat diaktifkan dalam merek semua atau IC yang terpisah, biasanya 4052, 4053 atau 4066. Berikut adalah cara input ini dan di mana mereka biasanya terhubung:
KONTROL DARI RANGKAIAN IMAGE
Pada dasarnya ada tiga kontrol utama diakses pengguna: kecerahan, kontras dan warna. Mereka membuat rentang tegangan dalam tiga pin melakukan itu semua. Sebelumnya kontrol ini pot saat ini perintah mikro diakses melalui layar menu. Di bawah kontrol kuno dan modern:
B Rilho - atau "terang", pin tindakan pencahayaan sirkuit untuk menyesuaikan tingkat cahaya di layar tabung;
Kontras - Kontrol ukuran sinyal video dan perbedaan antara bagian hitam dan putih gambar
Warna - atau saturasi, beroperasi di sirkuit chroma untuk membuat warna yang paling kuat atau lemah.
Beberapa TV memiliki trimpot sub cahaya batin. Peralatan yang paling modern membuat kontrol kecerahan, kontras dan warna melalui data serial (data - SDA dan jam - SCL) yang dikirim oleh mikro IC untuk melakukan segala sesuatu.
OTOMATIS GAIN PENGENDALIAN (AGC)
Juga disebut AGC, itu adalah dalam melakukan itu semua. Menerima bagian dari detektor sinyal video dan mengubahnya menjadi tegangan DC untuk mengontrol gain dari FI dan dial. Jika sinyal hits antena yang kuat, AGC mengurangi keuntungan dari TV untuk gambar tidak membungkuk dan kehilangan sinkron. Jika sinyal mendapatkan lemah, AGC meningkatkan keuntungan dari TV sehingga gambar tidak tinggal dengan gerimis. Ada trimpot mengendalikan tegangan AGC untuk diterapkan pemilih. Di bawah ini adalah prinsip dasar CAG:
CIRCUIT WAKTU
Fungsinya adalah untuk memisahkan pulsa waktu horizontal dan vertikal dari sinyal video. Sirkuit ini adalah sepenuhnya dalam melakukan itu semua. Pulsa sinkronisasi vertikal 60Hz langsung ke osilator vertikal mencegah gulir gambar atas atau bawah. Pulsa horizontal 15.750 Hz pergi ke AFC (fase kontrol otomatis).Sirkuit ini membandingkan waktu dengan sinyal yang dihasilkan oleh osilator internal dan dibagi hingga 15.750 Hz. Jika ada perbedaan antara keduanya, CAF menghasilkan tegangan yang meningkatkan atau mengurangi frekuensi osilator sejenak sampai dua sinyal naik panggung lagi. Hal ini untuk mencegah gambar secara horizontal gulir atau tetap dengan bar hitam di tengah. Dalam CAF ada trimpot untuk mengatur benar berpusat gambar horizontal. Di bawah rangkaian waktu dan CAF sebagai cacat yang paling umum.
BENTUK SINYAL IMAGE
Berikut adalah cara sinyal yang luminance, kroma dan waktu diambil dari transistor distributor video. Perhatikan bagaimana ada tanda panggilan "meledak". Sinyal ini terdiri dari 8-10 pulsa 3,58 MHz dikirim bersama dengan sinyal kroma. Ini berfungsi untuk menyinkronkan warna pada gambar dan TV untuk mengetahui bahwa transmisi dibuat dalam warna. Lihat juga sinyal RGB diperoleh dari output dari melakukan itu semua. Namun tanda-tanda ini hanya dapat dilihat oleh MHz osiloskop 10 dan terhubung bar generator pada antena TV.
KOMPONEN PALING DIGUNAKAN DALAM RANGKAIAN IMAGE
Kami tidak menyajikan jenis CI semua karena ini sudah dilakukan ketika kita mempelajari horisontal. Lihat di bawah untuk komponen lain yang ditemukan di tahap ini TV:
Thu November 10, 2011
SCRIPT UNTUK LAYANAN DAN CACAT RANGKAIAN IMAGE
Diposting oleh eletronicaetk di Kategori Kursus Dasar Elektronik1 Komentar
Di bawah ini adalah cacat yang paling umum yang terjadi pada gambar sirkuit dan warna TV.
DENGAN PLOT DAN NO IMAGE
TV mungkin atau mungkin tidak memiliki garis retrace. Juga bisa dengan atau tanpa suara.
1 - Menguji transistor distributor video dilihat dibawah ini:
2 - Mengukur polarisasi transistor yang. Jika distributor adalah NPN, tegangan kolektor harus menjadi yang tertinggi. Jika tegangan PNP emitor adalah yang tertinggi. Harap dicatat:
3 - Suntikkan sinyal menggunakan berbagai X1, dengan ujung merah di bumi, untuk menguji distributor dan komponen terkait. Lihat prosedur di bawah:
4 - Ukur tegangan pada pin di mana mereka memasuki kontrol kontras, kecerahan dan warna tidak semuanya. Bertindak pada menu kontrol - Jika tegangan pada kisaran pin yang sesuai, kontrol bekerja dengan baik. Jika tidak, kontrol tidak bekerja dan harus menguji variasi tegangan output mikro mencapai pin yang sesuai tidak membuat segalanya. Tonton di bawah ini:
5 - Ukur tegangan pada pin yang membuat beralih TV / AV melakukan segala sesuatu jika beralih hal ini tidak dilakukan oleh IC yang terpisah - harus memberikan ketegangan ke mode TV dan satu untuk mode AV. Jika tegangan tidak berbeda dengan menekan tombol AV pada keypad atau CR, kita harus menguji tegangan ini dari mikro untuk melakukan itu semua. Amati prosedur berikut:
6 - Suntikkan pin input sinyal dari sinyal video dalam adalah semua - harus melihat gangguan yang sangat kuat pada layar untuk mengkonfirmasi bahwa langkah video internal ke IC bekerja. Lihat di bawah:
7 - Jika semua tes menunjukkan sejauh semuanya normal, kita harus beralih dari CI melakukan itu semua.
OBS - Kami juga dapat membuat default mencari sirkuit gambar menggunakan osiloskop, tapi kita harus menghubungkan bar generator untuk antena dan pencarian sinyal akan menjadi distributor video yang maju ke output pin RGB melakukan itu semua.
NO PICTURE TAPI MEMILIKI WARNA
Cacat ini adalah yang paling sering terjadi pada TV tua, di mana pemisahan pencahayaan dan warna terbuat dari IC. Jadi jika kita mengambil satu TV dengan cacat ini, kita harus menyuntikkan sinyal dan menguji komponen yang hanya melewati sinyal pencahayaan (Y). Lihat di bawah:
Jika cacat ini terjadi pada TV modern (jarang), kita harus mengubah membuat semua.
HITAM DAN PUTIH IMAGE
Di televisi modern (90 tahun sekarang), ketika gambar hitam dan putih adalah normal dan tidak muncul warna, tersangka utama adalah CI melakukan segala sesuatu, karena sirkuit kroma berada di dalam. Tapi sebelum memilih untuk pertukaran CI, kita dapat melakukan beberapa tes dari itu, seperti yang ditunjukkan di bawah ini:
1 - Ukur tegangan pada Pin + B (1 dan 9) IC LA kroma - Kita harus menemukan 5 Notice V.:
2 - Kita dapat menguji sinyal kroma IC menyuntikkan LA - Dengan ujung hitam, menyuntikkan sinyal (di X1) pada output pin RY dan BY IC LA kroma. Jika Anda melihat warna interferensi pada layar, IC membuat segalanya baik. Berikut sinyal disuntikkan ke pin masukan RY dan BY dari kroma LA. Jika Anda melihat warna interferensi pada layar, LA baik. Jika tidak, itu rusak. Berikut adalah cara kita harus melanjutkan:
3 - Jika TV telah beralih kristal keluar dari CI (transistor atau dioda) - Ukur tegangan pada komponen ini. Mengubah kristal PAL M dan akhirnya CI melakukan itu semua. Lihat uji kristal di bawah ini beralih:
Catatan - Saat mengganti kristal 3,58 MHz, perhatikan bahwa ada kapasitor keramik secara seri dengan itu untuk membuat frekuensi fine-tuning. Jika Anda mengubah kristal oleh produsen lain mungkin harus mengubah nilai kapasitor rupa sehingga warna muncul. Nilai-nilai untuk ini rentang kapasitor dari 12 pF sampai 47 nF.
HILANG salah satu warna
Perhatikan bagaimana dalam kasus cacat ini, hanya warna gambar berubah, kurangnya biru atau merah. Ketika kami beroperasi di kontrol warna, gambar yang sempurna hitam dan putih, membuang asumsi standar berada di piring tabung. Menguji komponen yang antara DL kroma dan melakukan itu semua. Hal ini juga dapat rusak di CI terakhir. Di TV baru dapat hilang satu dari B + atau cacat dalam CI yang bermain kroma DL. Lihat di bawah:
HILANG salah satu warna
Perhatikan bagaimana dalam kasus cacat ini, hanya warna gambar berubah, kurangnya biru atau merah. Ketika kami beroperasi di kontrol warna, gambar yang sempurna hitam dan putih, membuang asumsi standar berada di piring tabung. Menguji komponen yang antara DL kroma dan melakukan itu semua. Hal ini juga dapat rusak di CI terakhir. Di TV baru dapat hilang satu dari B + atau cacat dalam CI yang bermain kroma DL. Lihat di bawah:
PENGARUH VENETIAN
Cacat ini disebabkan oleh garis kroma keterlambatan atau komponen terkait untuk itu. Hal ini juga dapat menjadi kegagalan sistem switching PAL / NTSC. Lihat di bawah:
Gerimis - SALURAN TIDAK lagu
Sebelum memilih untuk perdagangan varicap, kita harus melakukan tes berikut:
1. Ukur tegangan pada pin dari varicap + B - Kami menemukan antara 9 dan 12 V. pin ini juga bisa datang dengan nama BM. Lihat di bawah:
2 - Jika TV menggunakan varicap umum, mengukur tegangan pada pin VT, BL, BH, dan BU - The VT pin harus berkisar dari 0 sampai 30 V. Jika tidak ada tegangan pada pin ini atau itu tidak berbeda, menguji zener 33 V dan semua komponen yang harus dilakukan dengan tegangan tuning, termasuk mikro. Band pin BL beralih, BH, dan BU harus mendapatkan 9 atau 12 V tegangan yang sesuai dengan saluran Band kami ingin lagu. Jika tidak ada tegangan pada pin ini, coba beralih IC Beralih band (LA7910). Jika tidak diselesaikan, cacat adalah mikro yang tidak memberikan perintah untuk band switching. Jangan lupa untuk mengukur tegangan pada pin AGC. Harus memberikan antara 3:07 V. Berikut langkah-langkah:
. 3 - Jika TV menggunakan varicap PLL (modern), periksa tegangan pada pin BT (33 V), BM (9 atau 12 V) dan BP (5V) Berikut adalah cara untuk mengukur tegangan di kedua jenis varicap:
IMAGE DENGAN BANYAK Gerimis
Pertama-tama pastikan bahwa antena yang baik dan lokasi yang menguntungkan untuk penerimaan saluran. Yang mengatakan, tersangka utama adalah varicap, tapi sebelum pertukaran yang sama, pastikan FI transistor 1 baik dan benar terpolarisasi dan video gulungan detetora dalam kondisi baik. Anda dapat menempatkan TV lain untuk tes, karena mereka bekerja pada frekuensi yang sama (45,75 MHz). Tonton di bawah ini:
DENGAN PLOT DAN NO IMAGE
TV mungkin atau mungkin tidak memiliki garis retrace. Juga bisa dengan atau tanpa suara.
1 - Menguji transistor distributor video dilihat dibawah ini:
2 - Mengukur polarisasi transistor yang. Jika distributor adalah NPN, tegangan kolektor harus menjadi yang tertinggi. Jika tegangan PNP emitor adalah yang tertinggi. Harap dicatat:
3 - Suntikkan sinyal menggunakan berbagai X1, dengan ujung merah di bumi, untuk menguji distributor dan komponen terkait. Lihat prosedur di bawah:
4 - Ukur tegangan pada pin di mana mereka memasuki kontrol kontras, kecerahan dan warna tidak semuanya. Bertindak pada menu kontrol - Jika tegangan pada kisaran pin yang sesuai, kontrol bekerja dengan baik. Jika tidak, kontrol tidak bekerja dan harus menguji variasi tegangan output mikro mencapai pin yang sesuai tidak membuat segalanya. Tonton di bawah ini:
5 - Ukur tegangan pada pin yang membuat beralih TV / AV melakukan segala sesuatu jika beralih hal ini tidak dilakukan oleh IC yang terpisah - harus memberikan ketegangan ke mode TV dan satu untuk mode AV. Jika tegangan tidak berbeda dengan menekan tombol AV pada keypad atau CR, kita harus menguji tegangan ini dari mikro untuk melakukan itu semua. Amati prosedur berikut:
6 - Suntikkan pin input sinyal dari sinyal video dalam adalah semua - harus melihat gangguan yang sangat kuat pada layar untuk mengkonfirmasi bahwa langkah video internal ke IC bekerja. Lihat di bawah:
7 - Jika semua tes menunjukkan sejauh semuanya normal, kita harus beralih dari CI melakukan itu semua.
OBS - Kami juga dapat membuat default mencari sirkuit gambar menggunakan osiloskop, tapi kita harus menghubungkan bar generator untuk antena dan pencarian sinyal akan menjadi distributor video yang maju ke output pin RGB melakukan itu semua.
NO PICTURE TAPI MEMILIKI WARNA
Cacat ini adalah yang paling sering terjadi pada TV tua, di mana pemisahan pencahayaan dan warna terbuat dari IC. Jadi jika kita mengambil satu TV dengan cacat ini, kita harus menyuntikkan sinyal dan menguji komponen yang hanya melewati sinyal pencahayaan (Y). Lihat di bawah:
Jika cacat ini terjadi pada TV modern (jarang), kita harus mengubah membuat semua.
HITAM DAN PUTIH IMAGE
Di televisi modern (90 tahun sekarang), ketika gambar hitam dan putih adalah normal dan tidak muncul warna, tersangka utama adalah CI melakukan segala sesuatu, karena sirkuit kroma berada di dalam. Tapi sebelum memilih untuk pertukaran CI, kita dapat melakukan beberapa tes dari itu, seperti yang ditunjukkan di bawah ini:
1 - Ukur tegangan pada Pin + B (1 dan 9) IC LA kroma - Kita harus menemukan 5 Notice V.:
2 - Kita dapat menguji sinyal kroma IC menyuntikkan LA - Dengan ujung hitam, menyuntikkan sinyal (di X1) pada output pin RY dan BY IC LA kroma. Jika Anda melihat warna interferensi pada layar, IC membuat segalanya baik. Berikut sinyal disuntikkan ke pin masukan RY dan BY dari kroma LA. Jika Anda melihat warna interferensi pada layar, LA baik. Jika tidak, itu rusak. Berikut adalah cara kita harus melanjutkan:
3 - Jika TV telah beralih kristal keluar dari CI (transistor atau dioda) - Ukur tegangan pada komponen ini. Mengubah kristal PAL M dan akhirnya CI melakukan itu semua. Lihat uji kristal di bawah ini beralih:
Catatan - Saat mengganti kristal 3,58 MHz, perhatikan bahwa ada kapasitor keramik secara seri dengan itu untuk membuat frekuensi fine-tuning. Jika Anda mengubah kristal oleh produsen lain mungkin harus mengubah nilai kapasitor rupa sehingga warna muncul. Nilai-nilai untuk ini rentang kapasitor dari 12 pF sampai 47 nF.
HILANG salah satu warna
Perhatikan bagaimana dalam kasus cacat ini, hanya warna gambar berubah, kurangnya biru atau merah. Ketika kami beroperasi di kontrol warna, gambar yang sempurna hitam dan putih, membuang asumsi standar berada di piring tabung. Menguji komponen yang antara DL kroma dan melakukan itu semua. Hal ini juga dapat rusak di CI terakhir. Di TV baru dapat hilang satu dari B + atau cacat dalam CI yang bermain kroma DL. Lihat di bawah:
HILANG salah satu warna
Perhatikan bagaimana dalam kasus cacat ini, hanya warna gambar berubah, kurangnya biru atau merah. Ketika kami beroperasi di kontrol warna, gambar yang sempurna hitam dan putih, membuang asumsi standar berada di piring tabung. Menguji komponen yang antara DL kroma dan melakukan itu semua. Hal ini juga dapat rusak di CI terakhir. Di TV baru dapat hilang satu dari B + atau cacat dalam CI yang bermain kroma DL. Lihat di bawah:
PENGARUH VENETIAN
Cacat ini disebabkan oleh garis kroma keterlambatan atau komponen terkait untuk itu. Hal ini juga dapat menjadi kegagalan sistem switching PAL / NTSC. Lihat di bawah:
Gerimis - SALURAN TIDAK lagu
Sebelum memilih untuk perdagangan varicap, kita harus melakukan tes berikut:
1. Ukur tegangan pada pin dari varicap + B - Kami menemukan antara 9 dan 12 V. pin ini juga bisa datang dengan nama BM. Lihat di bawah:
2 - Jika TV menggunakan varicap umum, mengukur tegangan pada pin VT, BL, BH, dan BU - The VT pin harus berkisar dari 0 sampai 30 V. Jika tidak ada tegangan pada pin ini atau itu tidak berbeda, menguji zener 33 V dan semua komponen yang harus dilakukan dengan tegangan tuning, termasuk mikro. Band pin BL beralih, BH, dan BU harus mendapatkan 9 atau 12 V tegangan yang sesuai dengan saluran Band kami ingin lagu. Jika tidak ada tegangan pada pin ini, coba beralih IC Beralih band (LA7910). Jika tidak diselesaikan, cacat adalah mikro yang tidak memberikan perintah untuk band switching. Jangan lupa untuk mengukur tegangan pada pin AGC. Harus memberikan antara 3:07 V. Berikut langkah-langkah:
. 3 - Jika TV menggunakan varicap PLL (modern), periksa tegangan pada pin BT (33 V), BM (9 atau 12 V) dan BP (5V) Berikut adalah cara untuk mengukur tegangan di kedua jenis varicap:
IMAGE DENGAN BANYAK Gerimis
Pertama-tama pastikan bahwa antena yang baik dan lokasi yang menguntungkan untuk penerimaan saluran. Yang mengatakan, tersangka utama adalah varicap, tapi sebelum pertukaran yang sama, pastikan FI transistor 1 baik dan benar terpolarisasi dan video gulungan detetora dalam kondisi baik. Anda dapat menempatkan TV lain untuk tes, karena mereka bekerja pada frekuensi yang sama (45,75 MHz). Tonton di bawah ini:
Thu November 10, 2011
CIRCUIT TELEVISION SUARA
Diposting oleh eletronicaetk di Kategori Kursus Dasar dalam ElektronikaTidak ada Komentar
Dapatkan filter suara, filter keramik dari 4,5 MHz, dan pergi ke speaker (atau speaker). TV di mono, rangkaian suara sederhana, dibentuk oleh IC melakukan segala sesuatu dan output suara dari CI. Sudah di TV stereo, terutama di layar lebar, sirkuit suara lebih kompleks, seperti dibahas di bawah:
TELEVISI MONO
Mereka adalah orang-orang yang mereproduksi dua sinyal audio (L = kiri dan R = kanan) bersama-sama di speaker yang sama atau dua speaker. Fakta memiliki dua speaker TV tidak berarti bahwa itu adalah stereo. Untuk menjadi stereo, masing-masing pembicara harus berada pada output audio atau output pin audio yang berbeda yang berbeda IC. Di bawah ini adalah prinsip mono TV:
Kontrol volume dapat bertindak pada output IC atau melakukan itu semua. Di TV modern, kontrol ini dilakukan melalui digital perintah date (SDA) dan jam (SCL).
TELEVISI stereo
Mereka adalah orang-orang yang dapat memainkan sinyal audio L dan R secara terpisah, memberikan rasa yang lebih besar realisme untuk suara. Tapi untuk suara stereo pemutaran TV, stasiun harus mengirimkan stereo. Televisi ini memiliki setidaknya dua speaker, masing-masing untuk memutar salah satu dari tanda-tanda. TV stereo juga dapat memutar sinyal audio lain ditularkan oleh beberapa lembaga penyiaran dalam program tertentu: SAP. SAP adalah program audio yang kedua dan sesuai dengan suara asli dari film, dokumenter, olahraga, dll Tapi sinyal ini adalah mono dan meninggalkan sama di kedua speaker. Di bawah ini adalah prinsip TV stereo:
Seperti yang kita lihat, TV stereo memiliki IC disebut stereo decoder. IC seperti menerima input suara mono, stereo dan SAP (konjugat tanda-tanda disebut MTS = suara televisi multichannel). Dia kemudian memisahkan saluran, meninggalkan hanya L menandatangani pin dan R di lain. Anda juga memiliki pilihan untuk meninggalkan keluar SAP di setiap pin, tergantung pada fungsi yang dipilih dalam CR TV. Decoder memiliki banyak kapasitor elektrolit dihubungkan pin mereka.
Setelah decoder, sinyal melewati CI yang chaveia input tambahan dan pergi ke pra. IC ini menguatkan sinyal, membuat kontrol bass, treble, dll dan mengirimkannya ke output audio IC. Keluaran audio dapat menjadi IC dengan satu atau dua IC daya terpisah.
CIRCUIT MUTE
Fungsinya adalah untuk membungkam TV ketika jaringan turun dan gerimis muncul di layar atau ketika TV dimatikan channel. Kami juga dapat mematikan suara bertindak dalam sebuah panel atau tombol CR. Rangkaian ini didasarkan pada transistor biasa atau SMDs dengan berikut melihat:
Ketika TV memasuki modus bisu, mikro polarisasi beberapa transistor, satu untuk memotong ketegangan di Audio IC pin ke tanah dan tanda-tanda lain yang dikutip dalam entri IC. Ini hanya model, tetapi ada orang lain tapi semua didasarkan pada tindakan transistor.
TELEVISI MONO
Mereka adalah orang-orang yang mereproduksi dua sinyal audio (L = kiri dan R = kanan) bersama-sama di speaker yang sama atau dua speaker. Fakta memiliki dua speaker TV tidak berarti bahwa itu adalah stereo. Untuk menjadi stereo, masing-masing pembicara harus berada pada output audio atau output pin audio yang berbeda yang berbeda IC. Di bawah ini adalah prinsip mono TV:
Kontrol volume dapat bertindak pada output IC atau melakukan itu semua. Di TV modern, kontrol ini dilakukan melalui digital perintah date (SDA) dan jam (SCL).
TELEVISI stereo
Mereka adalah orang-orang yang dapat memainkan sinyal audio L dan R secara terpisah, memberikan rasa yang lebih besar realisme untuk suara. Tapi untuk suara stereo pemutaran TV, stasiun harus mengirimkan stereo. Televisi ini memiliki setidaknya dua speaker, masing-masing untuk memutar salah satu dari tanda-tanda. TV stereo juga dapat memutar sinyal audio lain ditularkan oleh beberapa lembaga penyiaran dalam program tertentu: SAP. SAP adalah program audio yang kedua dan sesuai dengan suara asli dari film, dokumenter, olahraga, dll Tapi sinyal ini adalah mono dan meninggalkan sama di kedua speaker. Di bawah ini adalah prinsip TV stereo:
Seperti yang kita lihat, TV stereo memiliki IC disebut stereo decoder. IC seperti menerima input suara mono, stereo dan SAP (konjugat tanda-tanda disebut MTS = suara televisi multichannel). Dia kemudian memisahkan saluran, meninggalkan hanya L menandatangani pin dan R di lain. Anda juga memiliki pilihan untuk meninggalkan keluar SAP di setiap pin, tergantung pada fungsi yang dipilih dalam CR TV. Decoder memiliki banyak kapasitor elektrolit dihubungkan pin mereka.
Setelah decoder, sinyal melewati CI yang chaveia input tambahan dan pergi ke pra. IC ini menguatkan sinyal, membuat kontrol bass, treble, dll dan mengirimkannya ke output audio IC. Keluaran audio dapat menjadi IC dengan satu atau dua IC daya terpisah.
CIRCUIT MUTE
Fungsinya adalah untuk membungkam TV ketika jaringan turun dan gerimis muncul di layar atau ketika TV dimatikan channel. Kami juga dapat mematikan suara bertindak dalam sebuah panel atau tombol CR. Rangkaian ini didasarkan pada transistor biasa atau SMDs dengan berikut melihat:
Ketika TV memasuki modus bisu, mikro polarisasi beberapa transistor, satu untuk memotong ketegangan di Audio IC pin ke tanah dan tanda-tanda lain yang dikutip dalam entri IC. Ini hanya model, tetapi ada orang lain tapi semua didasarkan pada tindakan transistor.
Thu November 10, 2011
SCRIPT UNTUK PELAYANAN RANGKAIAN JAWAB DARI SUARA
Diposting oleh eletronicaetk di Kategori Kursus Dasar dalam ElektronikaTidak ada Komentar
Prosedur biaya ketika TV tidak bersuara, tapi gambar normal atau ketika suara terlalu rendah. Untuk
memperbaiki suara, kita harus menyuntikkan sinyal menggunakan
multimeter di X1 atau obeng tipis memegangnya dengan batang. Berikut ini adalah prosedur untuk TV stereo (lebih kompleks) dan ikuti penjelasannya:
1 - Uji speaker dingin oleh konektor;
2 - Penyuntikan audio sinyal pin IC masukan - harus meninggalkan buzz kuat di speaker. Jika tidak, mengukur pin + B tes sirkuit MUTE dan berada di kondisi baik, mengubah output audio CI, merawat untuk menempatkan lain dengan kode yang sama (misalnya TDA7056B harus ditukar 7056B lain dan bukan oleh 7056A atau 7056);
3 - Suntikkan tanda di pintu masuk preamp IC - Untuk menguji CI ini. Jika tidak ada suara, mengukur + B dan mengubah CI dikutip;
4 - Suntikkan output sinyal dan input IC Beralih AV - Suara terdengar dari speaker harus sama di pintu masuk dan keluar. Jika suara yang keluar di output pin dan tidak ada masukan dalam, mengubah CI ditunjukkan;
5 - Suntikkan sinyal pada output dan masukan stereo decoder - Suara untuk didengar di pin input harus lebih tinggi dari telinga pada pin output. Jika tidak ada suara pada input pin atau daun terlalu rendah, decoder IC buruk, tanpa + B atau cacat dalam setiap tab elektrolit pada pin Anda;
6 - Suntikkan sinyal ke output pin audio yang melakukan itu semua - Suara untuk didengar harus sama seperti terdengar di input decoder. Jika tidak ada suara, itu akan menguji komponen yang antara melakukan segala sesuatu dan decoder. Jika output pin suara tidak semuanya suara keras namun TV yang diredam, maka cacat dalam melakukan segala sesuatu (CI, filter suara atau kumparan detetora).
CATATAN: Jika TV adalah dengan suara rendah dan mendesis ketika saluran, tetapi di luar saluran, suara semakin keras, kemudian mencoba untuk mengkalibrasi suara detetora coil, mungkin memecahkan masalah.
1 - Uji speaker dingin oleh konektor;
2 - Penyuntikan audio sinyal pin IC masukan - harus meninggalkan buzz kuat di speaker. Jika tidak, mengukur pin + B tes sirkuit MUTE dan berada di kondisi baik, mengubah output audio CI, merawat untuk menempatkan lain dengan kode yang sama (misalnya TDA7056B harus ditukar 7056B lain dan bukan oleh 7056A atau 7056);
3 - Suntikkan tanda di pintu masuk preamp IC - Untuk menguji CI ini. Jika tidak ada suara, mengukur + B dan mengubah CI dikutip;
4 - Suntikkan output sinyal dan input IC Beralih AV - Suara terdengar dari speaker harus sama di pintu masuk dan keluar. Jika suara yang keluar di output pin dan tidak ada masukan dalam, mengubah CI ditunjukkan;
5 - Suntikkan sinyal pada output dan masukan stereo decoder - Suara untuk didengar di pin input harus lebih tinggi dari telinga pada pin output. Jika tidak ada suara pada input pin atau daun terlalu rendah, decoder IC buruk, tanpa + B atau cacat dalam setiap tab elektrolit pada pin Anda;
6 - Suntikkan sinyal ke output pin audio yang melakukan itu semua - Suara untuk didengar harus sama seperti terdengar di input decoder. Jika tidak ada suara, itu akan menguji komponen yang antara melakukan segala sesuatu dan decoder. Jika output pin suara tidak semuanya suara keras namun TV yang diredam, maka cacat dalam melakukan segala sesuatu (CI, filter suara atau kumparan detetora).
CATATAN: Jika TV adalah dengan suara rendah dan mendesis ketika saluran, tetapi di luar saluran, suara semakin keras, kemudian mencoba untuk mengkalibrasi suara detetora coil, mungkin memecahkan masalah.
Thu November 10, 2011
Juga disebut mikroprosesor atau mikro, IC digunakan untuk mengontrol TV. Kami menemukan dengan mudah di papan sebagai CI dekat besar keyboard. Selain
itu dapat menemukan komponen seperti jam kaca, logam atau plastik,
logam CR penerima atau epoxy, IC EEPROM digunakan untuk menyimpan TV
mengontrol osilator koil atau trimpot OSD (menu di layar), beberapa
resistor dan kapasitor kecil. Dalam beberapa TV juga akan menemukan kecil tiga-pin IC terhubung di RESET pin mikro. Lihat contoh mikro dari Philco TV di bawah ini:
MICRO TV OF TUA
Komputer yang digunakan dalam TV 1 disajikan hanya untuk menghidupkan dan mematikan. Kemudian IC ini telah berevolusi dan mulai memasukkan berbagai perintah seperti on / off, kecerahan, kontras, warna, selaras dan menghafal saluran dan hari ini komputer sudah dalam satu IC bersama-sama dengan semua merek. Saat ini komputer dapat diklasifikasikan menjadi paralel (konvensional) dan serial. Mikrosfer konvensional memiliki pin kontrol untuk masing-masing TV, pin ini keluar tegangan variabel untuk mengontrol kecerahan, misalnya. Di pin lain daun tegangan untuk mengontrol kontras dan sebagainya. Di bawah ini adalah prinsip paralel mikro (konvensional) dengan Pins utama:
Mikro pin kepala:
1 - dari B + pin - bisa disebut Vcc atau Vdd. Menerima 5 V;
2 - Input - CR pin penerima dan keyboard. Setiap tombol mungkin pin melekat pada IC lainnya, pin IC ke tanah atau semua tombol pada pin yang sama terhubung melalui resistor yang hubung pendek dan kunci membuat perubahan tegangan pada pin mikro;
3 - Output - Pinos kontrol untuk kecerahan, kontras, warna, volume, TV / AV, tuning, band beralih, bisu, dan beberapa orang lain tergantung pada fungsi yang TV;
4 - Reset - Startup mikro. Ketika kita menyalakan TV, pin ini melewati cepat 0-5 V atau dari 5 V ke 0 pada pin ini ada kapasitor elektrolit, transistor atau tiga pin IC. Jika ada kesalahan yang berhubungan dengan pin ini, PC tidak akan boot dan TV tidak menyala;
5 - jam pin - Pergi terikat dalam kristal yang menghasilkan sinyal 2-12 MHz, yang digunakan oleh IC untuk mengontrol fungsi. Jika tidak ada jam, mikro tidak bekerja;
6 - Oscillator OSD - berarti "On Screen Display" atau menu pada layar, pin ini memiliki polisi atau memangkas pot dan dua kapasitor keramik. Menghasilkan sinyal yang digunakan oleh mikro untuk menghasilkan karakter yang akan diketik pada layar, yang menunjukkan nomor saluran, tingkat volume, dll Mengubah nilai kumparan atau trimpot, kita memodifikasi lebar huruf pada layar;
7 - OSD Output - Di TV tua sinyal OSD adalah output dari mikro dan pergi langsung ke pelat tabung. Dengan cara ini karakter muncul pada gambar. Di TV modern, OSD keluar dari dan ke mikro melakukan itu semua. Tapi dalam kasus ini perlu pulsa disebut "blanking" atau blk (penghapusan). Pulsa ini mematikan gambar sinyal RGB dan menyalakan sinyal RGB dalam OSD melakukan segala sesuatu ketika berkas elektron mencapai titik di mana karakter akan muncul di layar. Secara harfiah itu menghapus gambar dan mengatur OSD di tempat.
8 - Sync OSD - yang pulsa dari horisontal dan vertikal sirkuit TV datang untuk menempatkan karakter di tempat yang benar pada layar. Tanpa pulsa ini, karakter tidak muncul di layar.
MICRO OF MODERN TV
Paralel mikro memiliki kelemahan: jumlah besar pin untuk mengontrol fungsi. Untuk mengatasi masalah bahwa "Phillips" meluncurkan seri mikro. Pada tipe ini, hanya dua pin yang digunakan untuk mengontrol semua (atau hampir semua) fungsi: Data pin SDA dan SCL jam (clock). Melihat jenis CI berikut:
Ketika kita menekan fungsi apapun pada keyboard atau CR, mikro mengirimkan urutan tertentu pulsa oleh SDA dan SCL cara. Urutan ini diterjemahkan dan tegangan yang dihasilkan untuk mengendalikan fungsi yang dipilih oleh pengguna, semua dalam melakukan itu semua. Ada beberapa IC tidak semuanya seperti TDA8374 tidak bekerja jika tidak terus-menerus menerima pulsa seri mikro. Untuk setiap perintah yang dipilih, mikro menghasilkan urutan yang berbeda dari SDA dan SCL pulsa untuk melakukan itu semua. Kedua jalur juga pergi ke varicap pilih saluran dan melakukan switching dari band. Seriasi pulsa ini hanya dapat dilihat dengan osiloskop.
PERBAIKAN DI WILAYAH MICRO
Ini bagian dari TV tidak memberikan cacat terus-menerus dan ketika ada hampir selalu pada mikro itu sendiri, tapi di sini adalah prosedur untuk industri TV ini:
- TV tidak beralih
Prosedur ini dijelaskan pada perbaikan pada sumber dan horisontal, namun kami akan mengulanginya memberikan beberapa rincian lebih lanjut:
1 - Ukur + B pin mikro - Kita harus menemukan 5 V. Jika Anda belum, periksa baris ini + B. Mungkin mikro membunuh dirinya sendiri ketegangan ini;
2 - Pastikan tegangan pada Pin "kekuatan" bervariasi ketika kita tekan / off tombol pada - Jika tegangan kisaran 0-5 V, komputer berjalan. Tapi jika tidak bervariasi, mungkin komputer dibakar, tetapi jika Anda suka, sebelum bursa, memeriksa komponen pada pin RESET dan jika Anda memiliki meter yang mengukur frekuensi, uji jam kristal, seperti yang ditunjukkan di bawah ini:
3 - Jika serial mikro, cobalah mematikan komponen menerima SDA dan SCL sinyal (varicap, CI Beralih AV, stereo decoder, dll) tapi tetap tidak semua terhubung - Jika TV dihidupkan, cacat tidak di mikro tetapi dalam langkah lain. Jika TV tidak menyala, maka cacat dapat di mikro atau melakukan itu semua. Pada titik ini akan berguna untuk mengandalkan osiloskop untuk melihat apakah komputer menghasilkan SDA dan SCL. Jika Anda tidak memiliki osiloskop, ada harus perdagangan untuk percobaan: (1 tidak semuanya CI adalah kurang lebih universal dan lebih mudah untuk mencapai, 2 mikro).
4 - Lihat apakah ada kunci singkat oleh kotoran - Sebuah kunci singkat kunci komputer.
5 - Cobalah untuk mengubah EEPROM.
- Apakah tidak muncul di layar OSD
1 - Pengujian komponen pin osilator dan waktu OSD;
2 - Jika Anda normal, cacat dalam mikro.
- Karya Remote control, tapi tombol panel tidak
1 - Uji keyboard dan komponen terkait;
2 - Jika Anda baik, cacat dalam mikro. Jangan lupa bahwa kunci panel "+ channel" dan "channel -" perlu bahwa saluran disimpan dalam EEPROM untuk bekerja.
- Remote control tidak bekerja - tombol Yes
1 - Pastikan bahwa pemancar bekerja (lihat halaman yang berbicara tentang industri CR);
2 - Pasang penerima CR dan memeriksa trek itu;
3 - Jika semua hal di atas normal, cacat dalam mikro (jarang).
- TV tidak menghafal saluran atau kontrol
1 - Beberapa TV Phillips dan Gradient menggunakan baterai terhubung dalam mikro - Lihat jika baterai ini tidak habis;
2 - Pasang memori EEPROM dan mengulang program TV - Dalam beberapa kasus, EEPROM adalah di dalam PC, yang membutuhkan pertukaran IC ini.
CATATAN: Modern TV memiliki dua cara pengaturan: user datang di manual instruksi TV dan teknis atau pabrik yang datang di manual teknis TV dan tidak dapat diakses oleh pengguna. Penyesuaian teknis diakses melalui password serta nilai-nilai pengaturan akan disimpan dalam EEPROM. Dalam jenis TV, dan semua modern, untuk mengubah EEPROM, kita harus mengulang penyesuaian teknis untuk pengguna TV mereka diperoleh dalam skema rumah listrik.
MICRO TV OF TUA
Komputer yang digunakan dalam TV 1 disajikan hanya untuk menghidupkan dan mematikan. Kemudian IC ini telah berevolusi dan mulai memasukkan berbagai perintah seperti on / off, kecerahan, kontras, warna, selaras dan menghafal saluran dan hari ini komputer sudah dalam satu IC bersama-sama dengan semua merek. Saat ini komputer dapat diklasifikasikan menjadi paralel (konvensional) dan serial. Mikrosfer konvensional memiliki pin kontrol untuk masing-masing TV, pin ini keluar tegangan variabel untuk mengontrol kecerahan, misalnya. Di pin lain daun tegangan untuk mengontrol kontras dan sebagainya. Di bawah ini adalah prinsip paralel mikro (konvensional) dengan Pins utama:
Mikro pin kepala:
1 - dari B + pin - bisa disebut Vcc atau Vdd. Menerima 5 V;
2 - Input - CR pin penerima dan keyboard. Setiap tombol mungkin pin melekat pada IC lainnya, pin IC ke tanah atau semua tombol pada pin yang sama terhubung melalui resistor yang hubung pendek dan kunci membuat perubahan tegangan pada pin mikro;
3 - Output - Pinos kontrol untuk kecerahan, kontras, warna, volume, TV / AV, tuning, band beralih, bisu, dan beberapa orang lain tergantung pada fungsi yang TV;
4 - Reset - Startup mikro. Ketika kita menyalakan TV, pin ini melewati cepat 0-5 V atau dari 5 V ke 0 pada pin ini ada kapasitor elektrolit, transistor atau tiga pin IC. Jika ada kesalahan yang berhubungan dengan pin ini, PC tidak akan boot dan TV tidak menyala;
5 - jam pin - Pergi terikat dalam kristal yang menghasilkan sinyal 2-12 MHz, yang digunakan oleh IC untuk mengontrol fungsi. Jika tidak ada jam, mikro tidak bekerja;
6 - Oscillator OSD - berarti "On Screen Display" atau menu pada layar, pin ini memiliki polisi atau memangkas pot dan dua kapasitor keramik. Menghasilkan sinyal yang digunakan oleh mikro untuk menghasilkan karakter yang akan diketik pada layar, yang menunjukkan nomor saluran, tingkat volume, dll Mengubah nilai kumparan atau trimpot, kita memodifikasi lebar huruf pada layar;
7 - OSD Output - Di TV tua sinyal OSD adalah output dari mikro dan pergi langsung ke pelat tabung. Dengan cara ini karakter muncul pada gambar. Di TV modern, OSD keluar dari dan ke mikro melakukan itu semua. Tapi dalam kasus ini perlu pulsa disebut "blanking" atau blk (penghapusan). Pulsa ini mematikan gambar sinyal RGB dan menyalakan sinyal RGB dalam OSD melakukan segala sesuatu ketika berkas elektron mencapai titik di mana karakter akan muncul di layar. Secara harfiah itu menghapus gambar dan mengatur OSD di tempat.
8 - Sync OSD - yang pulsa dari horisontal dan vertikal sirkuit TV datang untuk menempatkan karakter di tempat yang benar pada layar. Tanpa pulsa ini, karakter tidak muncul di layar.
MICRO OF MODERN TV
Paralel mikro memiliki kelemahan: jumlah besar pin untuk mengontrol fungsi. Untuk mengatasi masalah bahwa "Phillips" meluncurkan seri mikro. Pada tipe ini, hanya dua pin yang digunakan untuk mengontrol semua (atau hampir semua) fungsi: Data pin SDA dan SCL jam (clock). Melihat jenis CI berikut:
Ketika kita menekan fungsi apapun pada keyboard atau CR, mikro mengirimkan urutan tertentu pulsa oleh SDA dan SCL cara. Urutan ini diterjemahkan dan tegangan yang dihasilkan untuk mengendalikan fungsi yang dipilih oleh pengguna, semua dalam melakukan itu semua. Ada beberapa IC tidak semuanya seperti TDA8374 tidak bekerja jika tidak terus-menerus menerima pulsa seri mikro. Untuk setiap perintah yang dipilih, mikro menghasilkan urutan yang berbeda dari SDA dan SCL pulsa untuk melakukan itu semua. Kedua jalur juga pergi ke varicap pilih saluran dan melakukan switching dari band. Seriasi pulsa ini hanya dapat dilihat dengan osiloskop.
PERBAIKAN DI WILAYAH MICRO
Ini bagian dari TV tidak memberikan cacat terus-menerus dan ketika ada hampir selalu pada mikro itu sendiri, tapi di sini adalah prosedur untuk industri TV ini:
- TV tidak beralih
Prosedur ini dijelaskan pada perbaikan pada sumber dan horisontal, namun kami akan mengulanginya memberikan beberapa rincian lebih lanjut:
1 - Ukur + B pin mikro - Kita harus menemukan 5 V. Jika Anda belum, periksa baris ini + B. Mungkin mikro membunuh dirinya sendiri ketegangan ini;
2 - Pastikan tegangan pada Pin "kekuatan" bervariasi ketika kita tekan / off tombol pada - Jika tegangan kisaran 0-5 V, komputer berjalan. Tapi jika tidak bervariasi, mungkin komputer dibakar, tetapi jika Anda suka, sebelum bursa, memeriksa komponen pada pin RESET dan jika Anda memiliki meter yang mengukur frekuensi, uji jam kristal, seperti yang ditunjukkan di bawah ini:
3 - Jika serial mikro, cobalah mematikan komponen menerima SDA dan SCL sinyal (varicap, CI Beralih AV, stereo decoder, dll) tapi tetap tidak semua terhubung - Jika TV dihidupkan, cacat tidak di mikro tetapi dalam langkah lain. Jika TV tidak menyala, maka cacat dapat di mikro atau melakukan itu semua. Pada titik ini akan berguna untuk mengandalkan osiloskop untuk melihat apakah komputer menghasilkan SDA dan SCL. Jika Anda tidak memiliki osiloskop, ada harus perdagangan untuk percobaan: (1 tidak semuanya CI adalah kurang lebih universal dan lebih mudah untuk mencapai, 2 mikro).
4 - Lihat apakah ada kunci singkat oleh kotoran - Sebuah kunci singkat kunci komputer.
5 - Cobalah untuk mengubah EEPROM.
- Apakah tidak muncul di layar OSD
1 - Pengujian komponen pin osilator dan waktu OSD;
2 - Jika Anda normal, cacat dalam mikro.
- Karya Remote control, tapi tombol panel tidak
1 - Uji keyboard dan komponen terkait;
2 - Jika Anda baik, cacat dalam mikro. Jangan lupa bahwa kunci panel "+ channel" dan "channel -" perlu bahwa saluran disimpan dalam EEPROM untuk bekerja.
- Remote control tidak bekerja - tombol Yes
1 - Pastikan bahwa pemancar bekerja (lihat halaman yang berbicara tentang industri CR);
2 - Pasang penerima CR dan memeriksa trek itu;
3 - Jika semua hal di atas normal, cacat dalam mikro (jarang).
- TV tidak menghafal saluran atau kontrol
1 - Beberapa TV Phillips dan Gradient menggunakan baterai terhubung dalam mikro - Lihat jika baterai ini tidak habis;
2 - Pasang memori EEPROM dan mengulang program TV - Dalam beberapa kasus, EEPROM adalah di dalam PC, yang membutuhkan pertukaran IC ini.
CATATAN: Modern TV memiliki dua cara pengaturan: user datang di manual instruksi TV dan teknis atau pabrik yang datang di manual teknis TV dan tidak dapat diakses oleh pengguna. Penyesuaian teknis diakses melalui password serta nilai-nilai pengaturan akan disimpan dalam EEPROM. Dalam jenis TV, dan semua modern, untuk mengubah EEPROM, kita harus mengulang penyesuaian teknis untuk pengguna TV mereka diperoleh dalam skema rumah listrik.
Thu November 10, 2011
CIRCUIT TELEVISION PERLINDUNGAN
Diposting oleh eletronicaetk di Kategori Kursus Dasar dalam ElektronikaTidak ada Komentar
Mereka memiliki fungsi mematikan TV atau mengurangi silau jika rusak dalam beberapa tahap lainnya. Di
bawah ini saya akan menyajikan beberapa contoh sirkuit perlindungan,
mencatat bahwa sebagian besar sirkuit yang ditemukan di TV akan ada
beberapa variasi beberapa ini:
PERLINDUNGAN UNTUK MENINGKAT SUPPLY TEGANGAN
Pada dasarnya jika + B mendapatkan tinggi, sirkuit harus melucuti sumber.
1 - Dengan zener 120V - Ada 120V zener dioda (biasanya RU2M) terhubung dari B + ke tanah. Dalam kondisi normal, dioda zener adalah off dan tidak mempengaruhi nilai B +. Ketika + B melebihi 120 V, dioda pendek dan membunuh + B. Lihat di bawah:
2 - Dengan SCR - Antara + B dan tanah kami memiliki SCR (dioda dikendalikan). Ketika + B tinggi, dioda zener melakukan dan polarizes pintu gerbang SCR. Jadi itu mengarah dan Tips + B, seperti yang terlihat di bawah ini:
Roadmap untuk perbaikan - Matikan komponen perlindungan (zener 120V atau SCR). Juga lepaskan fly-back pin penerima + B 100 V. Cepat mengukur nilai + B font. Jika + B adalah normal, cacat di sirkuit perlindungan (zener korsleting SCR atau komponen apapun yang terhubung ke default). Jika + B tinggi, cacat akan di sumbernya (CI STR rusak, photocoupler, IC regulator SE115 atau komponen yang terhubung mereka yang rusak).
PERLINDUNGAN UNTUK PENDEK DALAM HORISONTAL
Matikan TV ketika output transistor M, terbang kembali, beberapa sumber fly-back atau sampai kuk yang di singkat:
1 - Dengan SCR - Ketika transistor output korsleting, B + 100 V muncul di emitor daripadanya (yang tidak di tanah langsung). Ketegangan ini mendorong zener polarisasi SCR untuk menggulingkan ini + B. Lihat di bawah:
Ketika fly-back pendek, sangat meningkatkan arus keluaran oleh H. ini menampilkan tekanan besar pada resistor emitor. Tegangan ini cukup untuk bias zener yang mengaktifkan SCR dan membunuh + B. Sama terjadi ketika komponen yang terhubung dengan cepat kembali pendek.
2 - Perlindungan di CI melakukan itu semua - Beberapa IC memiliki sirkuit internal disebut proteksi petir x atau x ray. Dalam kondisi normal, pin ini adalah pada 0 V. Ketika komponen horisontal pendek, ini akan ke pin ketegangan. Oleh karena itu rangkaian x ray off osilator H dan TV tidak lagi menghasilkan MAT. Lihat di bawah:
Roadmap untuk perbaikan - Matikan perlindungan sirkuit (zener akan pin x ray atau SCR). Jika fungsi TV normal, cacat di sirkuit perlindungan. Jika TV tidak bekerja, beberapa komponen horisontal adalah korsleting. Ketika fly-back, memanas banyak dan kadang-kadang mencapai meledak. Ketika kuk atau sumber fly-back, output H menjadi panas.
MAT PERLINDUNGAN KENAIKAN OR SHINE
Matikan TV ketika tegangan tinggi atau kecerahan plot berlebihan:
1 - Dalam CI tidak semuanya - Ketika MAT atau kecerahan yang tinggi, sumber fly-back mendorong pin x ray melakukan segala sesuatu dan dengan demikian rangkaian H off, seperti yang terlihat di bawah ini:
2 - Pada mikro - CI mikro memiliki pin yang disebut "Prot." Ketika MAT atau kecerahan yang tinggi, sumber fly-back memicu pin ini dan sistem mematikan TV. Juga ketika vertikal menutup keluar ketegangan dari output V pin IC yang mendorong pin prot dan mikro beralih TV untuk tidak menunjukkan garis terang di tengah layar. Tonton di bawah ini:
Roadmap untuk perbaikan - Dalam kasus tidak semuanya, mematikan zener pin x ray dan dalam kasus mikro lakukan TV menghubungkan mikro independen (transistor hubungan arus pendek yang mengambil + B untuk melakukan segala sesuatu, dll). Jika fungsi TV, cacat dalam perlindungan sirkuit yang mengaktifkan benar. Jika tongkat TV dengan silau, melihat + B 180 V, tegangan tinggi G2, + B di keluaran kolektor beberapa RGB rendah, dll). Jika MAT TV berdiri dengan kelebihan atau kekurangan beberapa lebar, lebar saklar kapasitor (1600 V). Beberapa TV memiliki elektrolit terikat di fly-back yang disebut "penguat". Menggantinya juga, melihat apakah font + B tidak tinggi atau jika fly-back tidak terjebak.
AUTO BRIGHT LIMITER (ABL)
Ini adalah sirkuit yang dimulai di MAT berliku fly-kembali dan pergi ke pin yang membuat segala sesuatu yang membuat kecerahan dan kontras kontrol. Fungsinya adalah untuk mencegah kecerahan dan kontras gambar di atas batas tidak memakai tabung cepat. Bawah sirkuit:
Dalam kondisi normal, tegangan pada pin yang GLA tinggi dan tidak mengganggu pin kontrol kontras melakukan itu semua. Ketika kecerahan atau kontras cenderung meningkat, tegangan pada pin GLA terbang kembali tegangan menurun, dan juga pin kontras kontrol tidak membuat semua. Oleh karena itu TV menyesuaikan kontras sehingga tidak melebihi batas tertentu.
Roadmap untuk perbaikan - cacat sirkuit ini mempengaruhi kontras gambar. TV yang tersisa dengan sedikit kontras dalam gambar. Kita harus menguji komponen dingin sirkuit ini, termasuk dioda dan resistor. Beberapa televisi memiliki transistor di sirkuit ABL. Kita juga harus menguji mereka.
PERLINDUNGAN UNTUK MENINGKAT SUPPLY TEGANGAN
Pada dasarnya jika + B mendapatkan tinggi, sirkuit harus melucuti sumber.
1 - Dengan zener 120V - Ada 120V zener dioda (biasanya RU2M) terhubung dari B + ke tanah. Dalam kondisi normal, dioda zener adalah off dan tidak mempengaruhi nilai B +. Ketika + B melebihi 120 V, dioda pendek dan membunuh + B. Lihat di bawah:
2 - Dengan SCR - Antara + B dan tanah kami memiliki SCR (dioda dikendalikan). Ketika + B tinggi, dioda zener melakukan dan polarizes pintu gerbang SCR. Jadi itu mengarah dan Tips + B, seperti yang terlihat di bawah ini:
Roadmap untuk perbaikan - Matikan komponen perlindungan (zener 120V atau SCR). Juga lepaskan fly-back pin penerima + B 100 V. Cepat mengukur nilai + B font. Jika + B adalah normal, cacat di sirkuit perlindungan (zener korsleting SCR atau komponen apapun yang terhubung ke default). Jika + B tinggi, cacat akan di sumbernya (CI STR rusak, photocoupler, IC regulator SE115 atau komponen yang terhubung mereka yang rusak).
PERLINDUNGAN UNTUK PENDEK DALAM HORISONTAL
Matikan TV ketika output transistor M, terbang kembali, beberapa sumber fly-back atau sampai kuk yang di singkat:
1 - Dengan SCR - Ketika transistor output korsleting, B + 100 V muncul di emitor daripadanya (yang tidak di tanah langsung). Ketegangan ini mendorong zener polarisasi SCR untuk menggulingkan ini + B. Lihat di bawah:
Ketika fly-back pendek, sangat meningkatkan arus keluaran oleh H. ini menampilkan tekanan besar pada resistor emitor. Tegangan ini cukup untuk bias zener yang mengaktifkan SCR dan membunuh + B. Sama terjadi ketika komponen yang terhubung dengan cepat kembali pendek.
2 - Perlindungan di CI melakukan itu semua - Beberapa IC memiliki sirkuit internal disebut proteksi petir x atau x ray. Dalam kondisi normal, pin ini adalah pada 0 V. Ketika komponen horisontal pendek, ini akan ke pin ketegangan. Oleh karena itu rangkaian x ray off osilator H dan TV tidak lagi menghasilkan MAT. Lihat di bawah:
Roadmap untuk perbaikan - Matikan perlindungan sirkuit (zener akan pin x ray atau SCR). Jika fungsi TV normal, cacat di sirkuit perlindungan. Jika TV tidak bekerja, beberapa komponen horisontal adalah korsleting. Ketika fly-back, memanas banyak dan kadang-kadang mencapai meledak. Ketika kuk atau sumber fly-back, output H menjadi panas.
MAT PERLINDUNGAN KENAIKAN OR SHINE
Matikan TV ketika tegangan tinggi atau kecerahan plot berlebihan:
1 - Dalam CI tidak semuanya - Ketika MAT atau kecerahan yang tinggi, sumber fly-back mendorong pin x ray melakukan segala sesuatu dan dengan demikian rangkaian H off, seperti yang terlihat di bawah ini:
2 - Pada mikro - CI mikro memiliki pin yang disebut "Prot." Ketika MAT atau kecerahan yang tinggi, sumber fly-back memicu pin ini dan sistem mematikan TV. Juga ketika vertikal menutup keluar ketegangan dari output V pin IC yang mendorong pin prot dan mikro beralih TV untuk tidak menunjukkan garis terang di tengah layar. Tonton di bawah ini:
Roadmap untuk perbaikan - Dalam kasus tidak semuanya, mematikan zener pin x ray dan dalam kasus mikro lakukan TV menghubungkan mikro independen (transistor hubungan arus pendek yang mengambil + B untuk melakukan segala sesuatu, dll). Jika fungsi TV, cacat dalam perlindungan sirkuit yang mengaktifkan benar. Jika tongkat TV dengan silau, melihat + B 180 V, tegangan tinggi G2, + B di keluaran kolektor beberapa RGB rendah, dll). Jika MAT TV berdiri dengan kelebihan atau kekurangan beberapa lebar, lebar saklar kapasitor (1600 V). Beberapa TV memiliki elektrolit terikat di fly-back yang disebut "penguat". Menggantinya juga, melihat apakah font + B tidak tinggi atau jika fly-back tidak terjebak.
AUTO BRIGHT LIMITER (ABL)
Ini adalah sirkuit yang dimulai di MAT berliku fly-kembali dan pergi ke pin yang membuat segala sesuatu yang membuat kecerahan dan kontras kontrol. Fungsinya adalah untuk mencegah kecerahan dan kontras gambar di atas batas tidak memakai tabung cepat. Bawah sirkuit:
Dalam kondisi normal, tegangan pada pin yang GLA tinggi dan tidak mengganggu pin kontrol kontras melakukan itu semua. Ketika kecerahan atau kontras cenderung meningkat, tegangan pada pin GLA terbang kembali tegangan menurun, dan juga pin kontras kontrol tidak membuat semua. Oleh karena itu TV menyesuaikan kontras sehingga tidak melebihi batas tertentu.
Roadmap untuk perbaikan - cacat sirkuit ini mempengaruhi kontras gambar. TV yang tersisa dengan sedikit kontras dalam gambar. Kita harus menguji komponen dingin sirkuit ini, termasuk dioda dan resistor. Beberapa televisi memiliki transistor di sirkuit ABL. Kita juga harus menguji mereka.
1 comment:
Mantap gan terimakasih ilmunya, setelah baca ini servisan tv yg tadinya puyeng sudah sembuh 👍🏻👍🏻👍🏻👍🏻
Post a Comment
